本发明涉及废旧锂电池回收技术领域,提供一种废旧磷酸铁锂电池再生磷酸铁锂的处理工艺。该处理工艺包括以下步骤:将废旧磷酸铁锂电池的正极片置于有机溶剂中浸泡,然后分离得到铝和混合溶液,提取出混合溶液中的磷酸铁锂膏体,将磷酸铁锂膏体与氢氧化锂溶液混合,再加入柠檬酸进行重锂化处理。本发明降低了锂化操作温度和时间,利用较低的成本获得了高性能的再生磷酸铁锂材料,极大地减少了磷酸铁锂电池回收过程中对环境产生的污染。
本发明提出一种锂离子电池正极材料、正极片及锂离子电池,属于锂离子电池技术领域,该正极材料由包括如下重量份数的原料制备而得:磷酸锰铁锂50~90份;镍钴锰酸锂5~25份;锰酸锂5~25份。本发明所提出的锂离子电池正极材料,选用磷酸锰铁锂、镍钴锰酸锂和锰酸锂进行科学复配,以磷酸锰铁锂为主要组分,以镍钴锰酸锂和锰酸锂为辅助组分,经球磨使颗粒深度复合,进而使得磷酸锰铁锂放电的双平台变为光滑平缓曲线,将其用于制备锂离子电池,可得能量密度高、安全性能好、循环寿命好、成本低廉的锂电池。

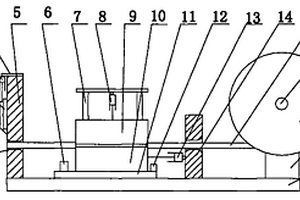

本实用新型公开了一种锂绳冲切装置,包括上切刀和下冲模,所述下冲模上设置有锂绳输入孔,所述锂绳输入孔在上切刀侧设置有倒角。本实用新型还公开了一种锂粒自动生产线,包括机座,依次安装在机座上的放卷装置、锂绳输送装置和上述锂绳冲切装置。本实用新型能够使锂绳定长输送,无法回缩,并由可调定位块定位调整送料长度,从而保证锂绳每次供料长度准确。有效地防止了锂绳在冲切后的回缩、窜动,结构简便易行。

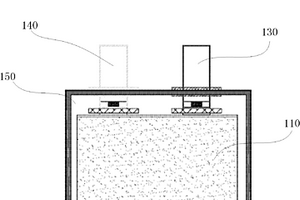

一种强制内短试验用锂电子电池,包括锂电子电池芯、短路金属件、正极极耳、负极极耳及密封包装膜。锂电子电池芯包括正极、负极及间隔于正极与负极之间的隔膜,锂电子电池芯除去了外包装且充满电。短路金属件卷入锂电子电池芯内。正极极耳、负极极耳焊接于锂电子电池芯上且分别与正极及负极电连接。密封包装膜将锂电子电池芯密封起来且抽真空,使短路金属件在密封包装膜上形成外凸的印记。上述强制内短试验用锂电子电池采用密封包装膜实现了密封包装,保证了电解液没有泄露,同时真空处理后,短路金属件在密封包装膜上形成外凸的印记,其放置的位置比较明显。本发明还提供一种强制内短试验用锂电子电池的制备方法。
本发明公开了一种基于ICP法测试锂离子电池负极析锂量的方法。本发明具体步骤如下:第一步、测试电池在待评测实验条件下充满电后进行拆解;取一支新鲜电池以0.1C或0.2C,充满电后对其进行拆解,取与待测试样本相同长度的负极片作为参比样本;第二步、对待测试样本和参比样本分别进行刮粉消解定容处理;对处理后的样品进行锂元素含量的测定;第三步、通过第二步获得的样品锂元素含量除以样品恒流充电容量得到样本单位Ah恒流容量对应的锂元素含量,最后测试样本再以未发生析锂的参比样本进行扣除,得到测试电池负极相对锂析出量,当负极相对锂析出量>0.05%时,认为待测试电池负极发生了析锂。

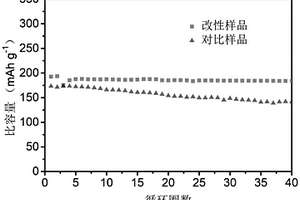

本发明公开了一种快离子导体改性的锂离子电池正极材料钴酸锂,由钴酸锂以及包覆在其外表面的锂快离子导体层构成,其中所述的锂快离子导体层的组成成分为Li1+x+yAxB2-xSiyP3-yO12-eN,A=Al、Sc、La、Cr、Fe、Tl、Eu和In中的一种或几种;B=Ti、Zr或Hf;N=Li2O、MgO和Y2O3中的一种或几种,0≤x≤2,0≤y≤2,0≤e≤2,制备时将A、B、N源、锂盐、硅源和磷源及待改性的锂离子电池正极材料通过固相或液相均匀混合、烘干、焙烧、破碎及筛分等工序制备表面包覆磷酸盐体系的锂离子电池正极材料。改性后的钴酸锂正极材料不仅可以实现在较高的电压下工作,大幅提高电池容量,而且其循环性能、倍率性能、过充性能及安全性能都得到很大改善。
一种高电压钴酸锂复合正极材料及其制备方法与锂电池应用。正极材料的化学分子式为aLi1‑xCoO2·bLi4Mn5O12,1≥a,b≥0,a+b=1,x>0。制备方法是将商业化制备的钴酸锂和含锰聚合物溶液混合,随后将混合液干燥,再高温煅烧,得到异质复合高电压钴酸锂正极材料,最后将高电压钴酸锂复合正极材料应用于锂电池。本发明通过较为简单的方式实现了高电压钴酸锂正极材料的合成,制备操作简单,原料来源丰富,显著改善了4.55V高电压钴酸锂在锂电池中的循环、倍率性能以及安全性。
本发明公开了一种固态电解质‑锂复合体、其制备方法和包含其的全固态锂二次电池。本发明的固态电解质‑锂复合体包括固态电解质和复合在固态电解质第一主表面的含锂层,所述含锂层通过将含锂基材以熔融状态涂敷于第一主表面上或将含锂基材气相沉积于第一主表面上而形成,所述含锂基材包括金属锂或锂合金。本发明一方面可以精确控制含锂层(作为锂负极)的厚度,另一方面可以解决金属锂负极和固态电解质之间的接触,改善界面电阻,有助于电池的容量发挥和提高电池的循环性能。
本发明公开了一种制造锂离子电池用的补锂剂及其制备方法。该方法包括以下步骤:(1)以去离子水为溶剂,将可溶性铁源、锂源和碳源混合制浆,其中,所述锂源与铁源的摩尔比为(5‑20):1,所述碳源占材料总质量的0.8%‑12%;(2)将步骤(1)中得到的浆料在惰性气体中雾化喷出;(3)将步骤(2)中得到的前驱体进行二次烧结得到补锂剂Li5FeO4,其中,第一预设升温速度为5‑10℃/min,第一烧结温度为200‑500℃,第一烧结时间为4‑10h;第二预设升温速度为8‑10℃/min,第二烧结温度为500‑1000℃,第二烧结时间为8‑40h。本发明所述的方法制备的锂离子电池用的补锂剂Li5FeO4能够克服富锂材料导电性不足的缺陷,具有良好的电化学性能,可以有效弥补锂离子电池首次充放电过程中活性锂的损失。
本发明公开了一种锌离子改性锂离子电池正极材料碳包覆磷酸钒锂,通过在pH=4的反应环境下进行锌掺杂,先将摩尔比为2-x∶x∶4∶6∶3(x=0~0.1)的五氧化二钒、氧化锌、柠檬酸、磷酸二氢铵和碳酸锂加入去离子水中混合均匀,调节pH值为4~9,在80℃下形成湿凝胶后移入烘箱于80℃形成干凝胶,再在氢氮混合气(氢∶氮体积比为5∶95)中于750℃煅烧8小时,自然冷却后研磨、过筛即制得锌掺杂(x=0~0.1)碳包覆磷酸钒锂粉体。所述柠檬酸同时作为络合剂、还原剂和碳源。本发明改善了磷酸钒锂正极材料的电子电导率、提高了放电比容量,优化了循环性能,且工艺简单、周期短、成本低,适合工业化生产。

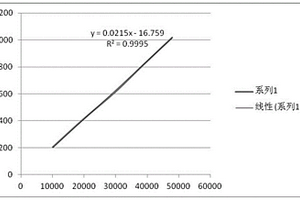

本发明公开了一种锂离子电池电解液中六氟磷酸锂的定量检测方法,通过有机溶液对六氟磷酸锂进行稀释溶解并配制成不同浓度的标准系列,随后采用等离子体发射光谱仪对等体积的待测样品中磷含量测试,同时测量各峰的峰面积或峰高,用峰面积或峰高对样品磷浓度绘制标准曲线;利用相同的测试条件要求对待测锂离子电池电解液样品进行测试,然后根据谱峰或谱高在标准曲线上直接观测出待测电解液中的磷离子含量,最终通过磷离子含量计算出六氟磷酸锂的含量。本发明公开的技术方案简单易行,避免了样品前处理过程中引入的误差,同时为锂离子电池的发展提供分析数据及方向指导,推动了行业发展。

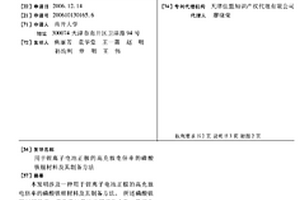

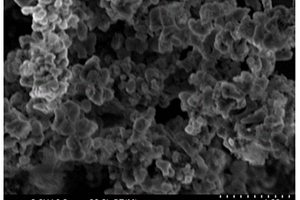

本发明涉及一种用于锂离子电池正极的高充放 电倍率的磷酸铁锂材料及其制备方法。所述磷酸铁锂材料是将 一定化学计量比的锂源化合物、铁源化合物、磷酸根源化合物 及导电材料于30~90℃下经由溶胶-凝胶法制得前驱体。然后 将所得前驱体在惰性或弱还原性气氛下,以1~30 ℃·min-1的速率升温,于100~ 450℃下预分解0.5~5h。在相同气氛下,以1~30 ℃·min-1的速率升温,于450~ 800℃煅烧2~24h,然后以1~30℃·min- 1的速率或随炉自然冷却至室温,得目标产物。 本发明制备磷酸铁锂材料的工艺简单,清洁无污染,适合工业 化规模生产;得到的磷酸铁锂材料比容量高,循环稳定性好, 其高倍率充放电性能尤其突出。
公开了一种一次/二次锂电池及其制备方法。一次/二次锂电池的负极包括集流体和附着于集流体表面上的以锂碳复合材料为活性材料的电极材料层,所述电极材料层由微纳米级的金属锂‑骨架碳复合材料组成,或者所述电极材料层包含微纳米级的锂合金‑骨架碳复合材料。该一次/二次锂电池可以克服现有的石墨负极能量密度低的问题和金属锂负极枝晶生长问题。
本发明涉及锂电池的正极活性材料领域,公开了磷酸铁锂改性材料及制备方法和使用改性材料的锂电池、电池动力车。其中改性材料制备方法包括:(1)将锂源、铁源、磷源和溶剂进行第一混合并干燥得到固体颗粒;(2)固体颗粒进行氧化得到第一前驱体,第一前驱体含有Li3Fe2(PO4)3和Fe2O3;(3)锂源、铁源、锰源、磷源和溶剂进行第二混合;(4)第一前驱体和第二混合的产物进行第三混合,第三混合的产物再与碳源进行第四混合得到第二前驱体;(5)第二前驱体在保护气氛下煅烧得到含有磷酸铁锂、磷酸铁锰锂和碳的改性材料。该改性材料作为锂离子电池的正极活性组分,具有较高的电压平台,优异的循环性能和倍率性能。
本发明公开了一种锂离子电池用铝基负极极片,其是将铝基金属材料熔融重铸,得到铝基金属铸锭;然后将所得铝基金属铸锭进行冷轧制处理,轧成铝基金属箔;再将所得铝基金属箔进行热处理,得锂离子电池用铝基负极材料。根据本申请实施例所公开的铝基金属箔的制备方法,先熔融重铸再进行冷轧制及热处理过后将其作为锂离子二次电池电极的负极材料,可以发现其容量得到大大的提升,具有较高的体积比能量。对轧制后的铝基金属箔进行适当热处理后,其组织结构在锂化过程中有利于缓解电极材料的体积膨胀,维持电极结构的稳定性。这样的铝基负极箔用于锂离子二次电池的负极材料,可以发现其不仅容量得到了提升,且循环性能也得到保障。

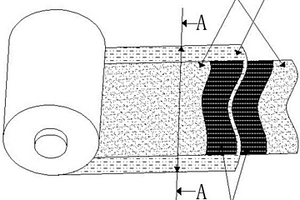

提供了一种锂二次电池的负极、其制备方法和包括该负极的锂二次电池。锂二次电池的负极包括由集流体、位于集流体两侧的锂带或锂合金带和位于集流体和锂带或锂合金带之间且与它们直接接触的碳质层形成的五层结构。
本发明涉及以废旧锂离子电池正极材料为原料制备富锂锰系正极材料和高容量锰系锂离子筛的方法,所述的废旧锂离子电池正极材料是废旧锰酸锂电池正极材料或者废旧三元镍钴锰酸锂电池正极材料,制备过程包括废旧锂离子电池正极材料还原浸取,草酸钴沉淀分离,氢氧化镍沉淀分离,碳酸锰和碳酸锂共沉淀分离,冨锂正极材料制备和高容量锰系锂离子筛制备6个步骤。本发明将废旧锂离子电池正极材料回收制备冨锂正极材料,电化学比容量可达到原来性能的100%‑150%,可实现废旧锂离子电池正极材料的循环利用;同时以废旧锂离子电池正极材料为原料制备了高容量锰系锂离子筛,提出了制备高容量锰系锂离子筛的一种新途径。
本发明涉及一种用于锂硫电池的电解液及其构成的锂硫电池,电解液包括:LiN(SO2CF3)2,LiN(SO2F)2,CH3O(CH2CH2O)nCH3,其中n=2~4;咪唑基离子液体EMITFSI或BMITFSI,其中,0.1~2.0M的LiN(SO2F)2,1~7M的LiN(SO2CF3)2;醚类溶剂与咪唑基离子液体的体积比为:0.25∶1~4∶1。本发明应用于锂硫电池时可以缓解材料的钝化、极化;提高材料活性物质利用率;抑制活性物质的扩散进而提高电池体系的循环性能。本发明提高了锂硫电池的电化学表征性能,具有容量高,循环性能好,简单且重现性好等特点。

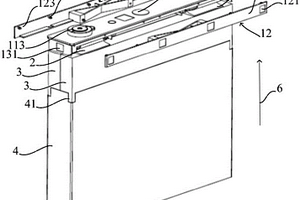

本发明公开了一种支架组件、锂离子电池和锂离子电池的装配方法。该支架组件包括一顶盖、两相对设置的侧支架和两相对设置的T型支架。其中,两侧支架分别可拆卸连接于顶盖的两侧壁,其中一侧支架的中部可拆卸连接于另一侧支架的中部,且两侧支架的中部连接后形成至少一开口,每一侧支架上设有凹槽;两T型支架分别可拆卸连接于顶盖的两端部,且两T型支架位于两侧支架之间,每一T型支架上设有凹槽。该锂离子电池包括该支架组件。本发明中的支架组件能够对离子电池的极耳、芯包起到限位的作用,使得锂离子的结构较为稳定;同时,支架组件能够保护极耳、芯包,增加了锂离子电池的安全性能;另外,锂离子电池的装配较为简单,降低了其装配难度。

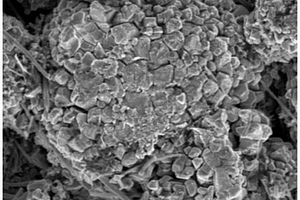

本文公开了锂离子电池负极硫化锌-石墨烯复合材料的制备方法及应用。它是通过原位合成、离心、干燥得到ZnS-RGO复合材料作为新型锂离子电池负极。组装成扣式锂离子电池,对ZnS-RGO复合样品电极在40mA?g-1的电流密度下进行充放电性能测试,并与纯ZnS电极做对比。结果表明:ZnS-RGO复合样品电极首次充放电比容量和循环稳定性都有所提高。循环25周后,ZnS-RGO复合样品电极的可逆放电容量能达到纯ZnS的135.9倍。ZnS-RGO复合样品放电比容量和循环稳定性得到了提高。
本发明涉及一种锂离子电池正极材料焦磷酸铁锂的制备方法,步骤包括:1、将含锂源化合物、铁源化合物和磷源化合物混合后加入溶剂,形成含锂、磷、铁化合物的透明溶液;将透明溶液置于蒸发器中,进行减压蒸发,得到小体积透明凝胶;2、对小体积透明凝胶进行预分解和高温烧结,自然冷却后,完成本发明锂离子电池正极材料焦磷酸铁锂的制作过程。本发明通过将湿法溶胶-凝胶合成的材料进行减压蒸发后再进行预分解和烧结,实现了原料混合达到分子水平均匀的特点,同时材料合成的一致性好、粒径小且倍率性能好;具有首次充放电效率高和放电容量高的特点;本发明采用了廉价的锂源、铁源、磷源及掺杂元素实现了材料价格便宜的特点,并且容易保存。

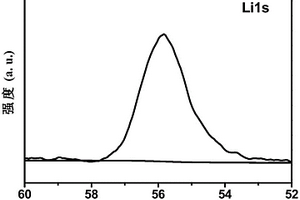

本发明涉及一种金属锂表面修饰的方法及金属锂负极的应用。本发明属于化学电源技术领域。一种金属锂表面修饰的方法,其特点是:金属锂表面修饰的方法包括以下制备步骤:将抛光后的金属锂片浸没在含氟液体中或者将含氟液体喷涂在锂片表面,静置、反应后,将液体擦除,烘干去除溶剂,得到含有氟化锂表面修饰层的金属锂负极。金属锂表面修饰的方法获得的金属锂负极的应用,其特点是:金属锂负极应用于一次或者二次液态电解质金属锂电池体系,以及一次或者二次固态电解质金属锂电池体系。本发明具有简单易行,适合大规模制备,产业化生产,实现高安全性、高稳定性以及高能量密度金属锂电池等优点。
本发明涉及一种锂铝合金表面修饰的锂负极及其固态电池。本发明属于化学电源技术领域。锂铝合金表面修饰的锂负极,其特点是:锂铝合金表面修饰的锂负极采用锂铝合金粉末作为固态锂电池负极材料表面修饰层。采用锂铝合金表面修饰的锂负极所组装固态电池,包括正极电极、负极电极和复合电解质,其特点是:固态电池采用锂铝合金表面修饰的锂负极,锂负极采用锂铝合金层作为固态锂电池负极材料表面修饰层。本发明的锂铝合金表面修饰的负极材料具有在固态锂电池体系中使用效果明显,能够明显的增强固态电解质的兼容性与稳定性,所组装的固态锂电池循环性好,循环效率高等优点。

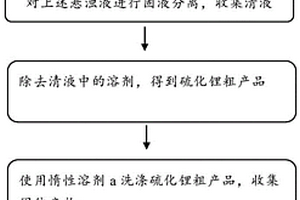

本发明提供了一种硫化锂的制备方法、硫化锂及其应用,该硫化锂的制备方法包括:在惰性气氛保护下,称取锂化合物和硫化合物,通过固固混合或固液混合或液液混合,使两种物质在醇中反应;将反应液进行固液分离,收集液相清液;蒸发除去醇得到硫化锂的粗产品;接着用惰性有机溶剂充分洗涤粗产品,然后干燥得到硫化锂一级品;再加热煅烧硫化锂一级品,得到硫化锂特级品。相比于现有硫化锂制备技术,本发明提供的方法,利用硝酸锂和硫化钠在醇溶液中的复分解反应生产硫化锂,产品纯度高,制备过程常温常压,耗能低,没有温室气体排放,辅助溶剂可以回收再利用,工艺简单、绿色环保,无需昂贵的仪器设备,易于大规模的工业化生产。
本发明公开了一种锂离子电池用磷酸钒锂材料的制备方法,包括以下步骤:1)以含钒化合物、含锂化合物、含磷化合物为原料,加入导电剂、还原剂和分散剂球磨混合,分散剂与原料的质量比为:0.5~2∶1;2)加入包覆剂,继续球磨混合,控制步骤1)和2)的球磨混合时间之和为2~12h;3)去除分散剂;4)将得到的粉体压片;5)在惰性或还原性保护气保护下,升温速率1~10℃·min-1,升温至600~950℃,热处理2~12h;6)粉碎、筛分、包装。本方法工艺操作可控性高,产品性能优良稳定;通过压片处理提高了材料的振实密度,使材料能量和功率密度提高;只采用一次热处理,生产周期短、效率高、节能环保。
本发明公开了一种具有表面修饰层的锂硅合金材料及其制备方法、电极和电化学储能装置和负极补锂方法。所述的锂硅合金材料为颗粒状,颗粒粒径为0.1‑50微米,包括锂硅合金颗粒以及覆盖所述锂硅合金颗粒的暴露表面的表面修饰层。外层的表面修饰层用于防止锂硅合金和外部环境接触,可以确保锂硅合金在干燥空气中稳定保存和使用,并且可以有效的防止材料在电化学循环过程中与电解液的反应,提高循环稳定性;另外,具有表面修饰层的锂硅合金不但可以单独作为负极使用,提高电池的首次效率,还可以作为添加剂加入到其他不含锂元素的负极中,起到补锂的作用,减少有效锂的损失,制备得到高能量密度的锂离子电池。

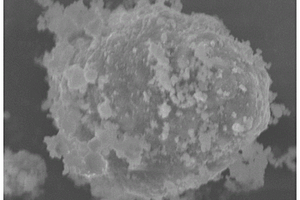

本发明提供一种锂硫电池正极材料、其制备方法和锂硫电池。本发明提供的锂硫电池正极材料为钴酸锰微球和硫单质形成的复合材料,所述的硫单质的质量含量为50~90%。本发明提供的钴酸锰对多硫化物具有极强的吸附作用,可以有效抑制多硫化锂在醚类电解液中的溶解,减缓电池充放电过程中的穿梭效应,降低锂硫电池的容量衰减,提高电池寿命。本发明提供的锂硫电池在0.1 C电流下,初始放电容量为991 mAh/g(按复合材料计算),100次循环后容量为750 mAh/g,容量保持率为75.7%。
本发明涉及预锂化的二元拓扑结构磷/碳复合材料及其制法和应用。本发明提供一种预锂化二元拓扑结构磷/碳复合材料,其是锂化x维磷/y维碳,其中,x和y均为整数,且0≤x<3,1≤y≤3。本发明还提供了预锂化二元拓扑结构磷/碳复合材料的制备方法:(a)将磷源和导电碳材料通过球磨或手磨方式直接混合;(b)将步骤(a)中得到的磷碳复合材料与锂源混合加热,得到预锂化二元拓扑结构磷/碳复合材料。本发明制备的预锂化二元拓扑结构磷/碳复合材料具有高理论比容量和较高的导电性,还保证了高的首次库伦效率。
本发明属于锂电池技术领域,涉及一种磷酸钒锂材料及其制备方法和由其制备的锂离子电池。所述的制备方法包括如下步骤:(1)混合:将包括锂源化合物、钒源化合物、磷酸盐的原料按照锂:钒:磷酸根为2.9‑3.3:2:3.0‑3.1的摩尔比充分混合;(2)初步煅烧:将混合后的原料先在300‑500℃恒温煅烧2‑5小时,再在700‑900℃恒温煅烧5‑20小时;(3)细化处理;将初步煅烧所得材料进行颗粒大小细化处理;(4)再次煅烧:将细化处理所得材料在500‑900℃恒温煅烧2‑10小时。利用本发明的磷酸钒锂材料的制备方法,能够工艺简单、成本低、安全性高的制备磷酸钒锂材料,制备得到的磷酸钒锂材料更适于作为锂离子电池的正极材料,由其制作的锂离子电池具有明显更高的倍率性能及循环性能。
本发明涉及光学器件技术领域,尤其涉及一种铌酸锂光波导及通过钛扩散和VTE制备近化学计量比铌酸锂光波导的方法,包括基底以及位于所述基底上的波导层,所述基底采用铌酸锂晶体,所述波导层位于所述铌酸锂晶体的+z面,条波到的方向是铌酸锂晶体的y方向,在所述基底上制备波导层采用的是光刻工艺。所制备的光波导性能优良,损耗小,能够在各种光学研究中起到良好的作用,对钛扩散后的铌酸锂晶体采用富锂气相输运平衡处理,达到近化学计量比(NS,[Li]/[Nb]>99%)。近化学计量比铌酸锂晶体具有很多更加优异的性能:晶体缺陷少,光学均匀性好,具有更强的电光和非线性效应。钛扩散光波导具有波导性能优良,且损耗较小等优点。
中冶有色为您提供最新的天津天津有色金属加工技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
