江西南昌有色金属环境保护技术理论与应用

重金属分离装置及参数确定方法 878

 0

本发明公开一种重金属分离装置及参数确定方法。所述装置包括：多个管段和多种吸附剂；所述管段包括多层管道；多个所述管段首尾相连；每个所述管段涂覆有一种吸附剂；所述吸附剂涂覆在所述管段的多层管道上。本发明通过将吸附剂涂覆于管道和支撑板上，在废水的输送过程中实现了重金属的分离，可大大减少废水处理设施的占地面积，高效分离水中的重金属离子。

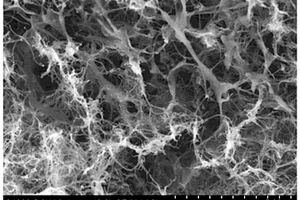

膦酸功能化聚合物/石墨烯纳米带复合气凝胶及其制备方法和应用 821

 0

膦酸功能化聚合物/石墨烯纳米带复合气凝胶及其制备方法和应用，它涉及石墨烯纳米带复合气凝胶的制备方法及应用，它是要解决现有的石墨烯气凝胶吸咐材料的吸附量低的技术问题。该膦酸功能化聚合物/石墨烯纳米带复合气凝胶是以氧化石墨烯纳米带为基质、基质上接枝以膦酸基为功能基团的聚合物的气凝胶。制法：一、制备氧化石墨烯纳米带；二、将三羟甲基丙烷三甲基丙烯酸酯、乙烯基膦酸、偶氮二异丁腈和氧化石墨烯纳米带加入到有机溶剂，进行溶剂热反应，得到固体物；三、洗涤、冷冻干燥，得到复合气凝胶，气凝胶中磷的接枝率为15％～25％。该气凝胶可作为吸附剂处理含钍废水，吸附量为300～380mg/g，可用于核废水处理领域。

石墨烯材料的生产方法 853

 0

一种石墨烯材料的生产方法,其特征是方法步骤为:(1)将石墨原料粉与有机溶剂按1-100MG/ML浓度进行混合,形成悬浮液,并加入研磨球;(2)利用球磨机对悬浮液进行球磨分散处理0.5-6.0小时后取出浆料;(3)对浆料进行超声处理0.5-6小时;(4)对浆料进行高速离心分离,上层溶液即是单层和多层石墨烯的混合胶体;(5)对石墨烯胶体进行溶剂浓缩分离、置换,分别得到石墨烯粉体和稳定的石墨烯胶体。本发明的优点是:1.可实现低成本、连续、大批量规模生产;2.生产过程中无废水、废气排放,使用的原材料无腐蚀性、毒害或易燃易爆品;3.可获得高导电导热性能的石墨烯材料;4.分散性和稳定性能优异。

预分萃取法对低钇和中钇离子稀土矿共同分组的方法 871

 0

一种预分萃取法对低钇和中钇离子稀土矿共同分组的方法，属于溶剂萃取分离稀土技术；本发明利用低钇离子稀土矿和中钇离子稀土矿的La-Nd轻稀土中Ce都较低且含量相差不大，La和Nd所占百分比相近，及这两种矿重稀土Y含量相差明显的稀土配分特点，采用预分萃取法，将低钇离子稀土矿和中钇离子稀土矿先预分萃取后，进入同一流程相同萃取设备中共同分组，得到La-Nd组分稀土(含Sm< 0.005％)，SmEuGd富集物，GdTbDy富集物和含Y2O3约为80～90％的Ho-Lu、Y重稀土。这高钇重稀土不含La-Dy，是环烷酸萃取制取高纯钇的好原料。本发明既可以使低钇和中钇离子稀土矿在相同萃取设备同一流程中共同分组，提高设备利用率，增加用矿灵活性；又可以减少有机相用量和酸碱消耗及废水排放，有利于绿色环保。

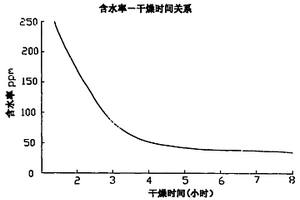

环保湿巾及其制备方法 751

 0

本发明涉及一种环保湿巾及其制备方法,该环保湿巾是由用聚乳酸树脂为原料生产纺粘无纺布制作而成。其制备方法是将聚乳酸树脂原料干燥至含水率在50PPM以下,加热挤压熔融并清除熔体杂质;在不超过250℃的条件下进行纺丝,冷却形成聚乳酸初生长丝;对聚乳酸初生长丝进行气流牵伸,形成的聚乳酸长丝后铺置成网,加固形成聚乳酸纺粘无纺布,最后分切浸泡。该方法生产湿巾,原料来源广泛,成本的低廉,手感柔软、抗皱耐用且不刺激皮肤,不依靠天然石化资源,同时聚乳酸纤维易降解,废弃湿巾不会造成“白色污染”;而且该方法生产流程短,能耗小,在生产过程中几乎不产生任何废水废气。

还原氧化石墨烯-胸腺嘧啶复合物的制备方法及用途 1078

 0

本发明具体采用酰胺化和重氮化制备出一种新型还原氧化石墨烯-胸腺嘧啶复合物，并把其直接应用于废水中重金属的去除和资源化利用。步骤如下：采用酸胺缩合法合成胸腺嘧啶苯胺复合物；采用Hummers方法合成氧化石墨；将上述得到的氧化石墨超声分散得到还原氧化石墨烯，最后加入催化剂、胸腺嘧啶苯胺复合物，高温合成还原氧化石墨-胸腺嘧啶复合物；本发明的优点是：该法合成的还原氧化石墨烯-胸腺嘧啶复合物具有制备简单，重复性好，吸附量大和选择性高的特点，非常适合于实际废水中金属离子的去除和资源化利用。

真菌A-Fu03菌体从低浓度稀土浸出液中吸附富集稀土离子的方法 996

 0

本发明涉及一种能够去除稀土矿山冶金废水或回收低浓度稀土浸出液中稀土元素的真菌菌株A?FuO3，本发明的真菌菌株A?FuO3分类学命名为Aspergillus?oryzae。本发明的真菌菌株A?FuO3吸附低浓度稀土离子效果好，且操作简单，成本低廉，易于培养。作为吸附剂的微生物可再生可降解，绿色环保无污染。其应用可以减轻废水治理成本，降低氨氮排放，避免稀土资源的浪费，有利于浸矿区的水体净化和土壤修复，也适应于低浓度稀土浸出液中富集稀土。

干气制备卤乙醇和环氧乙烷的方法 859

 0

一种干气制备卤乙醇的方法，该方法包括以下步骤：(1)卤醇化：在反应装置中加入卤化氢、H2O2、干气，进行卤醇化反应而得到卤乙醇。一种干气制备环氧乙烷的方法，该方法包括以下步骤：(1)卤醇化：在反应装置中加入卤化氢、H2O2、干气，进行卤醇化反应而得到卤乙醇；和(2)皂化：将步骤(1)的卤乙醇与碱金属的氢氧化物(优选，氢氧化钠、氢氧化钾或氢氧化锂)进行皂化反应，分离而获得环氧乙烷和卤化碱金属盐。采用干气、卤化氢和H2O2制备卤乙醇，然后皂化，能够以极高的选择性和收率利用干气中的乙烯成分制备环氧乙烷，并且大幅度降低了废水、废渣的排放。

厕所小便池节水装置 950

 0

本发明涉及一种厕所小便池节水装置。目前市场上的许多节水型厕所节水效果十分有限，而厕所洗手池的大量水全部排入了下水道，白白浪费。本装置包括储水部分、抽水部分、冲水部分；储水箱的一端连接洗手池，一端连接抽水器，储水箱的底部有压力开关，侧面装有进水管，抽水器内部设有一个活塞，活塞的中间有一个活动阀，抽水器的活塞与第一连杆通过直杆相连，固定在墙上的定滑轮通过直杆一端与活塞相连，另一端与踏板相连抽水器的侧面设有一个出水管道，出水管道的出水口装有浮球阀，本装置将洗手池产生的废水收集并储存在储水箱中，当有人使用小便池时，通过抽水器将储水箱内的废水抽入冲水箱进行冲厕所，达到节水目的。

化学锆行业污水处理用絮凝剂制备工艺 716

 0

本发明公开了一种化学锆行业污水处理用絮凝剂制备工艺，包括以下步骤：将一定体积的三次废酸泵入反应釜中，将计量好的铝矾土吊至投料斗；开启搪瓷反应釜搅拌；打开铝矾土投料斗下料阀，开始反应；将反应完成的絮凝剂放入地槽熟化，经过12‑24小时后得到有效含量在9.5‑10.5％的絮凝剂成品，待废水处理站使用时直接泵入。该制备工艺实现化学锆行业氧氯化锆生产过程中的废弃物三次废酸循环利用，降低高酸废水处理难度，减少处理量；利用反应自热，通过过程控制达到反应效果，降低能源消耗；工艺流程短、设备简单易实施，操作便捷；省略了干基絮凝剂配置问题或水剂絮凝剂的储运问题；该工艺生产的絮凝剂投入使用后有显著的经济效益。

制备卤乙醇和环氧乙烷的方法 1090

 0

提供一种制备卤乙醇的方法，包括以下步骤：(1)卤醇化：在反应装置中加入卤化氢、H2O2、乙烯和HTS分子筛，进行卤醇化反应而得到卤乙醇。还提供一种卤醇法制备环氧乙烷的方法，包括(1)卤醇化：在反应装置中加入卤化氢、H2O2、乙烯和HTS分子筛，进行卤醇化反应而得到卤乙醇；(2)皂化：将步骤(1)的卤乙醇与碱金属的氢氧化物进行皂化反应，分离而获得环氧乙烷和卤化碱金属盐；任选地，(3)电渗析：将步骤(2)获得的卤化碱金属盐经过双极膜电渗析，得到碱金属的氢氧化物和卤化氢。本发明的方法以极高的选择性和收率制备卤乙醇或环氧乙烷，并且大幅度降低了废水、废渣的排放。

三维多孔结构石墨烯-二氧化铈复合物光催化剂 895

 0

本发明一种三维多孔结构石墨烯?二氧化铈复合物光催化剂，通过氧化石墨烯和三氯化铈水热法反应，制得三维多孔结构石墨烯?二氧化铈复合物。本发明石墨烯?二氧化铈复合物具有优良的光催化性能，在常温、常压和光照条件下，就能快速将废水中的有机污染物，特别是农药等有机污染物降解为H2O﹑CO2等无污染物质，并可多次重复利用，具有持久的光催化活性。除此之外，还可用作超级电容器、锂离子电池、燃料电池的材料，应用前景广阔。

介孔材料的制备方法及在低浓度稀土离子富集回收中的应用 844

 0

一种介孔材料的制备方法及在低浓度稀土离子富集回收中的应用，以十六烷基三甲基溴化铵为模板，正硅酸乙酯为硅源，采用水热法合成介孔MCM?41材料，采用烷基偶联剂对介孔材料进行接枝，引入?SH，得到SH?MCM?41介孔材料。将该材料用于富集回收低浓度稀土废水中的La3+、Gd3+和Yb3+：吸附体系的pH值2?6、溶液温度25?55℃，吸附剂用量10?60mg，振荡吸附60min，稀土La3+、Gd3+和Yb3+的最大吸附容量分别为560.56mg/g、467.60mg/g和540.68mg/g。用稀盐酸溶液解析再生，循环使用4次，仍保持较高的吸附率。该介孔材料具有富集回收效率高，循环再生性能高，可节约成本，对环境友好等特点。

三维阳离子化棉纤维及其制备方法 680

 0

本发明提供了一种三维阳离子化棉纤维的制备方法，其特征在于步骤如下：首先，称取一定质量的棉纤维放在乙二醇介质中于65±5℃下预处理0.5-1h后；其次，将预处理后的棉纤维转入到吡啶/水介质中，滴入相对于棉纤维质量100%-200%的阳离子A试剂3-氯-2-羟丙基甲基二烯丙基氯化铵溶液，获得平均取代度DS为0.85-0.95的二维阳离子化棉纤维；再次，以新的双氧水—葡萄糖复合引发体系为基础，将所得二维阳离子化棉纤维与阳离子B试剂二甲基二烯丙基氯化铵，进行三维共聚阳离子化反应，得到三维阳离子化棉纤维。所得三维阳离子化棉纤维对印染废水的净化脱色性能优于市售同类产品，且其制备工艺及应用性能均具有良好的稳定性、环保性及条件温和性，应用前景较好。

负载型二硫化钼银离子吸附剂的制备方法 669

 0

一种负载型二硫化钼银离子吸附剂的制备方法，涉及一种重金属吸附剂的制备方法。本发明是要解决现有的二硫化钼粉体吸附剂不易与水分离，导致吸附后的银离子难以回收的技术问题。本发明通过水热法可以将二硫化钼生长在三种不同基底表面，成功制备出负载型二硫化钼吸附剂，该负载型吸附剂均对银离子展现出了良好的吸附选择性，从而可以从复杂废水中有针对性的吸附银离子。此外，由于二硫化钼负载在稳定块状基底的表面，在吸附后易于与水体分离，有利于吸附后银离子的回收；其中的二硫化钼@钨网对银离子展现出优异的吸附性能，几乎去除了99％以上的银离子。本发明制备的负载型二硫化钼银离子吸附剂用于选择性吸附污染废水中的银离子。

稀土碱法沉淀转化分解及分离方法 780

 0

一种稀土碱法沉淀转化分解及分离方法，用碱转工序所得的氢氧化稀土皂化P507有机相，通过提高料液浓度、控制溶液pH以及调节相比、级数等条件解决直接皂化方法由于氢氧化稀土颗粒小、杂质含量高和表面含氟磷及浮选药剂导致的乳化分相困难等问题。利用较高浓度的稀土溶液与酸性膦类萃取剂接触萃取，产生的H⁺进入水相与氢氧化稀土反应，实现有机相连续皂化和氢氧化稀土溶解目标，使水相一直处于循环状态，不产生皂化废水。萃取平衡后出口有机相稀土负载浓度可以根据要求在0.16‑0.23mol/L范围调控。萃余水相pH值最低可降至‑0.5，可直接溶解碱转稀土。将氢氧化稀土酸溶解与有机相碱皂化联动，大大减少酸碱消耗和分离成本。

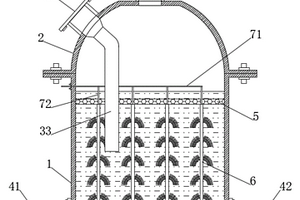

生物膜内挂式废气污水同步处理装置 934

 0

本发明公开了一种生物膜内挂式废气污水同步处理装置，属于污水处理领域，一种生物膜内挂式废气污水同步处理装置，通过将废气通入至污水中，并在污水中设置的内震动型生物挂膜，从而可以实现废气与废水同时进行生物处理的效果，降低处理成本，同时在气送机构的作用下，可以向溶解有废气中携带的杂质的污水通入空气，一方面，为污水内的好氧细菌提供足够的氧气，从而加速好氧膜的形成以及更新，另一方面，配合气动弹点的设置，通入的空气会对气动弹点产生一定的冲击作用，从而使其震动并带动其附近的外层膜架产生震动，有效加快老化的厌氧膜的脱落，有助于厌氧膜的更新，进而显著提高对于废气和废水的处理效率。

磁性氨基核桃壳生物炭新型吸附剂的制备方法 780

 0

本发明公开了一种磁性氨基核桃壳生物炭新型吸附剂的制备方法，并将其应用于水中重金属镉的吸附，其制备过程以核桃壳为原始材料，先将其置于马弗炉中制成核桃壳生物炭；再将纳米Fe3O4粒子负载其上，使核桃壳生物炭具有磁性；最后以三聚磷酸钠缓冲溶液作为交联剂，将壳聚糖交联在磁性核桃壳生物炭表面，制备出磁性氨基核桃壳生物炭。本发明制备的吸附剂与原始核桃壳生物炭吸附去除水中镉的效果相比，具有去除率高、吸附容量大等优点，且再生利用性高。本发明的制备原料来源广泛、成本低，有着较高的经济效益，在环保方面也可达到以废治废的效果，其制得的新型吸附剂在含镉废水净化处理中的应用给未来重金属废水的处理提供了一定的理论依据。

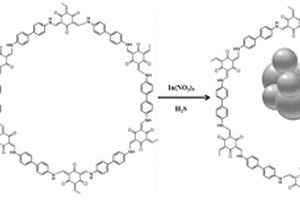

共价有机框架多孔纳米复合材料的制备及应用 925

 0

本发明公开了一种共价有机框架多孔纳米复合材料的制备及应用，属于环境保护技术领域。先将2,4,6‑三醛基间苯三酚(Tp)和联苯胺(BD)在合适条件下通过席夫碱反应制备共价有机框架(COF‑TpBD)，再在COF‑TpBD原位负载三硫化二铟(In₂S₃)纳米粒子，得到兼具In₂S₃和COF特性的复合材料(In₂S₃@COF)。本发明方法制备的In₂S₃@COF富含大量的S元素，可通过Hg‑S相互作用吸附Hg²⁺，另一方面COF固有的大比表面积、优良孔径也可以极大提高对Hg²⁺的吸附容量。电感耦合等离子体质谱测试结果表明，In₂S₃@COF对Hg²⁺的吸附性能优异。本发明制备In₂S₃@COF多孔纳米复合材料的方法简单、结构稳定、成本低廉、环境友好，对水体中Hg²⁺的吸附和去除效率高，可作为环境废水中Hg²⁺的高效吸附剂。

具有高效吸附性能的氨基核桃壳新型吸附剂及其制备方法 899

 0

本发明公开了一种具有高效吸附性能的氨基核桃壳新型吸附剂及其制备方法，将其吸附废水中的重金属离子，研究吸附材料再生技术，制备成了一种新型的吸附剂；其制备过程主要是：以新疆核桃壳为基本材料，采用环氧氯丙烷为醚化剂，溶剂为N,N-二甲基甲酰胺，最后以三乙烯四胺为交联剂，制备成一种氨基核桃壳。本发明的吸附剂与原始新疆核桃壳吸附重金属离子的效果相比，具有去除率高、吸附量大等优点，且可以再生利用，在经济方面不仅能够缩减成本，而且能够合理使用资源；在环保方面能够实现以废治废的效果。本发明的制备原料来源广泛，制得的新型吸附剂在重金属废水净化处理中的应用提供理论依据。

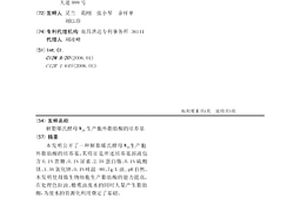

解脂耶氏酵母W29生产胞外脂肪酶的培养基 691

 0

本发明公开了一种解脂耶氏酵母W29生产胞外脂肪酶的培养基，其特征是所述培养基溶液包含0.1%蔗糖、0.1%尿素、2.5%蛋白胨、0.1%硫酸镁、1.5%氯化钠、0.1%吐温-80、7g/L油, pH自然。本发明使得微生物细胞生产脂肪酶的能力提高，在处理色拉油、橄榄油废水的同时大量产生脂肪酶，为废水的资源化利用奠定了基础。

耐酸性的选择性吸附二价钯的Cu-MOF材料的制备方法 703

 0

一种耐酸性的选择性吸附二价钯的Cu‑MOF材料的制备方法，涉及一种吸附二价钯的MOF材料的制备方法。本发明是要解决现有的MOF材料在水溶液当中难以稳定存在，结构容易坍塌瓦解，以及选择性分离出贵金属钯较难的技术问题。本发明公开了一种Cu基MOF的制备方法，利用四嗪基团作为功能化方式的氮杂环配体以及含醚键的V型配体，与Cu²⁺金属离子配位，构建了具备出色水稳性和一定耐酸性的金属有机框架，出色的水稳性和一定耐酸性使得该材料在处理酸性重金属废水时拥有了较强的适应性和潜力，对水体中的二价钯具有较好的选择性吸附能力，吸附量达到177mg/g，加强了对贵金属钯单独的回收利用过程。

毫米级海藻酸钠/磷酸化生物炭复合珠子、其制备的方法及应用 665

 0

本发明涉及一种毫米级海藻酸钠/磷酸化生物炭复合珠子、其制备的方法及应用，复合珠子以海藻酸钠和磷酸化生物炭为基材，利用相转移的方法，将其通过注射器泵注入氯化钙溶液中得到复合珠子，生物质玉米芯通过磷酸活化以及高温热解得到多孔磷酸化生物炭，再以海藻酸钠作为骨架支撑材料，有效地改善了生物炭的形貌尺寸，解决了粉末生物炭在运输、清洗、分离和堵塞等问题以及避免了在废水处理过程中容易流失，回收性能差的缺陷。海藻酸钠/磷酸化生物炭复合珠子具有良好的机械强度，可生物降解性，经济性以及优越的吸附性能的优点，其对抗生素环丙沙星的吸附容量达65mg/g，优于其它吸附材料。本发明制备的毫米级海藻酸钠/磷酸化生物炭复合珠子可用于对含环丙沙星废水的高效分离。

全程无污染排放的钨矿物原料冶金工艺 662

 0

一种钨矿物原料的冶金工艺，其特征在于，采用有助于形成局部工艺循环的弱碱浸出剂(现有技术中浸出剂必须采用强碱或强酸)，其浸出液在蒸发结晶过程中产生两种或两种以上的气体，各气体又可以重新参与合成该浸出剂，结晶后的分离洗涤液同样作为浸出剂循环使用；以及采用一转型配料，其通过与钨矿物原料发生化学反应，可使得钨元素改含在容易被所述浸出剂溶解的中间物质中，而浸出渣中也含有配料元素，以便于至少部分浸出渣可以作为配料循环使用，为此，该工艺包含多个闭路循环，全程无废水排放。本发明根除了废水污染；辅助物料消耗量大幅减少、流程简单、操作方便、生产成本低。

回收草酸母液中的草酸及盐酸的方法 911

 0

一种回收草酸母液中的草酸及盐酸的方法，采用浓度为1.3mol/l对应的氯化稀土调节草酸母液，控制其中氯化稀土的浓度大于0.005mol/l，使草酸全部沉淀下来，余下沉淀母液；将沉淀母液置于小于30℃环境下，静置4小时以上，使其中草酸稀土陈化，并以较大晶型颗粒全部析出后过滤，得到草酸稀土沉淀物和冷却母液；在冷却母液中，添加适量的9mol/l浓盐酸，得到能满足稀土萃取工艺要求的4mol/l盐酸；将4mol/l盐酸全部进入萃取反萃段第3级,作为补充洗反酸的方式进入萃取段循环使用。本发明可使草酸母液中草酸得到有效利用，比平常湿法冶炼工艺中草酸的消耗量下降20%以上，降低了萃取酸耗，避免了酸性废水排放，提高了稀土生产收率，降低了废水环保处理的成本。

纯8-羟基喹啉铝的合成方法 1128

 0

本发明一种纯8-羟基喹啉铝的合成方法，以8-羟基喹啉和甲酸铝为原料，具体包括三个步骤。第一步添加物料：按照8-羟基喹啉:甲酸铝=3:1的摩尔比，将反应原料交替加入球磨罐中；研磨球为玛瑙球，研磨球与物料质量比为10:1～20:1。第二步球磨反应：球磨罐抽真空，真空度小于0.1Pa后，停止抽气，开始球磨；球磨机转速为100r/min～200r/min，球磨时间为1h～2h，获得黄色产物。第三步真空干燥：将第二步所得黄色产物置于真空干燥机中，于50℃下，真空干燥2h，即得纯度为97%～99%的8-羟基喹啉铝。本发明具有产率高、无废水排放、工艺流程短、生产成本低等优点。

制备卤丙醇和环氧丙烷的方法 860

 0

提供一种制备卤丙醇的方法，包括以下步骤：(1)催化剂酸处理：将催化剂浸泡在酸中，然后洗涤催化剂，将催化剂烘干；(2)卤醇化：在反应装置中加入卤化氢、H2O2、丙烯和经步骤(1)处理过的催化剂，进行卤醇化反应而得到卤丙醇；任选地，(3)皂化：将步骤(2)的卤丙醇与碱金属的氢氧化物进行皂化反应，分离而获得环氧丙烷和卤化碱金属盐；任选地，(4)电渗析：将步骤(2)获得的卤化碱金属盐经过双极膜电渗析，得到碱金属的氢氧化物和卤化氢。本发明的方法以极高的选择性和收率制备卤丙醇，并且大幅度降低了废水、废渣的排放。

IOC-SBBR组合反应器 1024

 0

一种IOC-SBBR组合反应器,该组合反应器由IOC内外循环厌氧反应器(1)和SBBR序批式生物膜反应器(2)组合而成;IOC是一种长圆筒形结构放置的无动内外循环厌氧反应器;SBBR是一种方池形的生物膜反应器,它们之间通过管道相联。本实用新型IOC-SBBR组合反应器工作时,废水进入IOC无动力内外循环厌氧反应器,经过内外循环厌氧反应器高效厌氧消解,在去除大部分COD后通过SBBR调节池进入SBBR序批式生物膜反应器,鼓风机向SBBR底部鼓风机空气进口管(23)供气,在曝气阶段进行好氧硝化,在静置阶段进行厌氧/兼氧反硝化反应后,进一步的去除废水水的COD、氨氮和磷等污染物。本实用新型适用于氨氮含量高的高浓度有机废水的处理。

掺杂羧基化多壁碳纳米管的吸附性超滤复合膜的制备方法及其应用 845

 0

一种掺杂羧基化多壁碳纳米管的吸附性超滤复合膜的制备方法及其应用，涉及一种超滤复合膜的制备方法及其应用。本发明是要解决现有的高分子超滤膜受制于渗透率与截留率之间的trade‑off效应，很难在提高膜的截留率的同时提高渗透通量的技术问题。本发明通过在制备传统超滤膜过程中嵌入纳米材料羧基化多壁碳纳米管，利用纳米材料的纳米通道以及负电荷对UF膜进行改性，进而对纯水的渗透路径进行调节，从而影响膜对废水中水的渗透。同时该复合膜对废水中Ag+截留率高达100％，实现了银元素的最大吸附还原，能够充分截留废水中Ag+，同时可以提高膜的纯水渗透通量，在3bar压力下最大水通量为81.21L/(m2·h)。

基于植物吸附提铀工艺的铀矿尾矿库综合治理方法 937

 0

本发明公开了一种基于植物吸附提铀工艺的铀矿尾矿库综合治理方法，尾矿库建设时，在其底部和周边铺设防渗膜以防止尾矿库污染邻近水体，同时在中间设置一挡墙，将其划分为1号和2号两个尾矿库子库，在两个尾矿库中分别构筑排水井和排水管，形成井管式排水系统。本发明该方法统筹考虑尾矿库中的尾矿砂和尾矿库废水对环境的影响，在尾矿堆积的过程中，通过设置两个尾矿库和两个尾矿库废水净化池，并种植铀富集植物来实现对尾矿砂和尾矿库废水进行分批次处理，相比传统方法，其铀资源回收率可提高n‑1倍(n为尾矿库分批种植铀富集植物的次数，为大于等于2的整数)，可获得更好的铀矿尾矿库综合治理效果。
