全部
▼
热搜：
1264
0

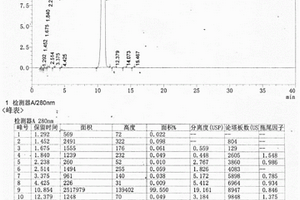

本发明公开了一种头孢西丁钠的制备方法,其特征是步骤如下:(1)以头孢噻吩为原料,进行氨甲酰化,3位引入氨甲酰氧甲基,生成中间产物;(2)中间产物与甲醇-甲醇锂溶液反应,7位引入氧甲基,生成头孢西丁酸;(3)将头孢西丁酸溶于有机溶剂中,加入钠盐的乙酸乙酯(或甲醇)溶液,抽滤,减压干燥,得到头孢西丁钠。本发明所提供的头孢西丁钠的制备方法工艺简单,步骤少,易操作,原料易购,在节约成本的同时大幅提高了反应产率,产品质量也有了提高。
791
0

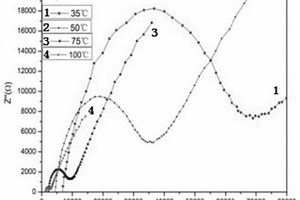

本发明提供一种氧化物型固体电解质薄膜及其制备方法，首先取锂盐、镧盐、锆盐、铝盐、钙盐、柠檬酸、乙二醇、粘结剂和表面活性剂，与去离子水混合，搅拌加热，制备0.11‑0.13mol/L前驱体溶液；将前驱体溶液加入到超声喷涂仪的注射器中，将裁好的硅基片放在超声喷涂仪的样品台上，以流速0.008‑0.011ml/min进行喷涂至硅基片上，样品台打开加热至110‑130℃，喷涂循环次数为三次，三次共喷涂六层，每喷涂一层后放在磁力搅拌器上加热445‑455℃处理；将喷涂好的硅基片进行烧结，以2.8‑3.2℃/min的升温速率升温至1095‑1105℃保温，然后自然冷却至室温，制得固体电解质薄膜。采用本发明的方法，可以在较短的时间及简单的工艺制得具有优异的电化学性能的高离子电导率固体电解质薄膜，成本低，可工业化生产。
1025
0
本发明专利公开了一种基于梯次利用电池主动均衡控制的5G基站储能供电系统，包括梯次利用锂离子电池组、电池管理器、双向逆变器、主动均衡控制装置、保护装置、5G基站负载，所述电网通过双向逆变器为梯次利用电池组充电；所述梯次利用电池组通过双向逆变器与5G基站负载相连；所述主动均衡控制装置主要包括均衡控制器、变压器、电池组监控器等。上述储能供电系统中，均衡控制装置通过在充电期间对电荷进行再分配实现对梯次利用电池组主动均衡，使电池组中性能不一的各个单体电池均达到满容量状态，促进梯次利用电池在储能供电系统中的使用，延长梯次利用电池的使用寿命。
1044
0
本发明提供了一种陶瓷包覆细菌纤维素多孔薄膜的干燥工艺，是将含水的陶瓷包覆细菌纤维素膜进行脱水干燥，从而得到厚度均匀的陶瓷包覆细菌纤维素锂离子电池隔膜。本发明所述的陶瓷包覆细菌纤维素多孔薄膜的干燥工艺，具有工艺简单，能耗低，适合规模化生产的特点。
928
0
本发明提供了一种硫化物玻璃正极材料，包括活性物质玻璃粉末；所述活性物质玻璃粉末包括网络形成体硫化物MSx、过渡金属氧化物DOy与网络外体氧化物AOn；所述网络形成体硫化物MSx、过渡金属氧化物DOy与网络外体氧化物AOn的质量比为(10～50)：(30～80)：(10～40)；x、y与n的值使化合价平衡。与现有技术相比，本发明提供的硫化物玻璃正极材料以特定的玻璃粉末为活性物质，使以该玻璃正极材料组装得到的锂离子电池比容量大、电压高且首圈损失率小；并且该玻璃正极材料制备方法简单，易于实施，有利于推广应用。
936
0

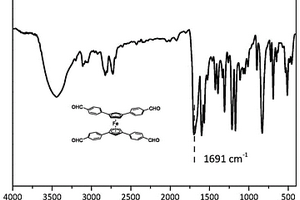

本发明涉及材料合成技术领域，具体涉及一种四(4‑甲酰基苯基)二茂铁及其制备方法和应用。制备方法为在氮气氛围下，向溶有四(4‑X‑苯基)二茂铁的四氢呋喃溶液中滴加正丁基锂，控制温度并搅拌；其中X为Br或I；然后滴加N,N‑二甲基甲酰胺，待完全加入后，控制温度并搅拌；将反应液转移至稀盐酸中搅拌，有固体析出；将析出的固体过滤，用甲醇洗涤，将洗涤后的固体用乙酸乙酯重新溶解，得到的溶液减压旋蒸即得。制备的四(4‑甲酰基苯基)二茂铁可以与芳香胺缩合形成亚胺键，使二茂铁结构与COFs结构相结合形成新的MCOFs材料，使其具有二茂铁优异的物理和化学性能，还能提供大量的金属活性位点并且结构稳定。
本发明提出了一种原位聚合SiO2小球/LiPF6/PVDF?HFP凝胶电解质及其制备方法，其制备方法包括以下步骤：在惰性气体环境中将PVDF?HFP和NPGDA分散于LiPF6/EC+DEC电解液中获得混合体系，搅拌均匀；将单分散SiO2小球加入该混合体系，在AIBN引发下原位聚合形成凝胶电解质。本发明获得的原位聚合SiO2小球/LiPF6/PVDF?HFP凝胶电解质具有优异的离子电导率和锂/电解质的界面稳定性。
932
0

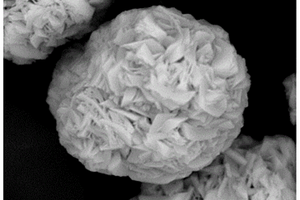

本发明提供一种铜掺杂三元正极材料的制备方法，包括以下步骤：按照元素摩尔比Ni:Co:Mn:Cu＝x:y:z:1‑x‑y‑z，取可溶性镍盐、钴盐、锰盐和铜盐配制成溶液A，其中1/3≦x≦0.9，0≦y≦1/3，0≦z≦1/3，0≦1‑x‑y‑z≦0.1；取络合剂配制成溶液B；取沉淀剂配制成溶液C；向反应釜中加入络合剂水溶液作为底液；将上述溶液加入反应釜中，控制pH为10～11.6，反应温度为50～55℃，搅拌，在惰性气体的保护下，共沉淀反应，结束后，将产物进行过滤，洗涤至中性后烘干，得前驱体M；取前驱体M和锂盐混合，进行通氧烧结，预烧温度为520～550℃，预烧时间3～4.5h，烧结温度为820～849℃，烧结时间10～14h，升温速率为4～6℃/min，制得铜掺杂三元正极材料，适合工业化大规模生产，产物电化学性能稳定。
1050
0

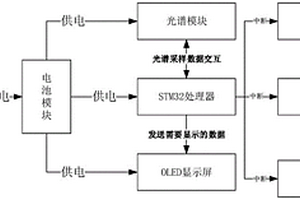

本发明提供一种低功耗光谱检测仪，包括STM32处理器模块、OLED显示屏模块、光谱模块、电池模块、充电电路模块、按键电路模块；所述充电电路模块为所述电池模块进行充电；所述电池模块为所述STM32处理器模块、光谱模块、OLED显示屏模块和按键电路模块进行供电；所述STM32处理器模块通过USB接口，与所述光谱模块进行数据交互。本发明体积小，整体采用低功耗设计，锂电池进行供电，无需外接电源，在长时间不使用时进入休眠模式，通过唤醒按键将其唤醒，功耗低，可以确保检测仪长时间运行。
1060
0
本发明提供一种机制砂C35泵送混凝土及其制备方法，述混凝土配方按重量计，配制每立方混凝土包括以下重量原料：P.O 42.5水泥300～400kg，粉煤灰50～90kg，水150～200kg，机制砂500～1000kg，碎石800～1200kg，锂蒙脱石24～38kg，埃洛石22～40kg，减水剂8～10kg，复合菌液13～21kg，本发明的C35泵送混凝土高密度，高吸水率，在常温下可释放负离子，吸附城市废气，且可自行降解，无二次污染等优点，可应用在桥梁护坡的绿化加固工程、景观建筑物、房屋承重墙等。
1137
0
本发明公开了一种水泥石膏加强剂生产工艺及物料粉碎装置，涉及水泥石膏加强剂生产技术领域；而本发明包括水泥石膏加强剂，按重量份包括：硅酸盐水泥熟料50‑60份，锂粉15‑20份，石膏粉5‑15份，硅胶15‑20份，钢渣粉10‑15份，混合膨胀剂5‑10份；第一锥齿轮转动带动第二锥齿轮和第三锥齿轮同时转动，连接杆下端第二固定环上的多个连接条与滤网框固定连接，连接杆转动带动滤网框转动，物料在滤网框的内部，固定筒与滤网框同时转动，且固定筒转动的方向与滤网框的转动方向相反，粉碎刀片可以更快速的切割粉碎物料，同时粉料撞击到滤网框内部的阻隔条上，粉料会做不规则运动，使得物料充分被切割粉碎，大大提升了装置的工作效率，降低装置的粉碎时间。
992
0
本发明涉及一种低温热源制冷装置，为了降低冷凝温度、减少蒸发端温差损失，利用溴化锂溶液受热沸腾出的水蒸汽可被水吸收的特性而设计，不采用换热管冷凝，也不用换热管进行冷剂水蒸发。稀溶液在发生器内受热，蒸汽被冷却水直接吸收带走，浓溶液回到吸收器，吸收冷剂水产生的水蒸汽后变回稀溶液，完成溶液循环；冷却水节流降压后进入溶液蒸汽吸收室，吸收溶液产生的水蒸汽，经冷却水泵驱动回到冷却水塔；冷剂水经节流降压后进入冷剂水蒸发室，蒸发并降温变冷，经低温水泵驱动，进入制冷终端，完成制冷过程。本发明装置省去了冷凝器、蒸发器的换热管，具有成本低、热效率高、实用性强等优点，可广泛应用于低温热源丰富的地区和场所。
846
0
本发明提供一种诱导增加粉蕉突变范围的化学诱变方法，包括以下步骤：增殖培养基的配制、香蕉的诱变处理、洗涤处理、增殖培养，本发明使用的氯化锂溶液处理抑制幼苗生长，长势存在明显差异，在形态上出现了具有特殊性状的单株；通过诱变剂处理，提高了突变频率，扩大了变异范围，利用化学诱变剂处理可使突变频率最高提高到8.89％，比自然突变频率高1000倍以上；突变类型集中表现为叶色突变、叶型突变及株型突变，其中有6.47％的植株在叶片上表现为亮绿叶，7.11％表现为黄条纹，1.96％表现为叶缘卷曲，4.50％表现为短叶，从而可知人工诱变的范围广，变异类型丰富。
867
0
本发明提供了一种玻璃正极材料，包括活性物质玻璃粉末；所述活性物质玻璃粉末包括网络生成体卤化物MXa、过渡金属氧化物DOy与网络外体氧化物AOn；所述网络生成体卤化物MXa、过渡金属氧化物DOy与网络外体氧化物AOn的质量比为(10～50)：(30～80)：(10～40)；a、y与n的值使化合价平衡。与现有技术相比，本发明提供的玻璃正极材料以特定的玻璃粉末为活性物质，使以该玻璃正极材料组装得到的锂离子电池比容量大、电压高且首圈损失率小；并且该玻璃正极材料制备方法简单，易于实施，有利于推广应用。
1202
0
本发明涉及水性纳米反射隔热材料领域，尤其涉及一种新水性纳米保温隔热反射涂料。该一种新水性纳米保温隔热反射涂料其原料包括如下重量份：水性丙烯酸乳液35‑50份；水性硅酸锂5‑15份；水性聚氨酯5‑15份；水性纳米复合隔热分散体浆料5‑10份；水性纳米二氧化钛隔热浆料5‑10份；流平剂0.2‑0.5份；增稠剂0.2‑1份；防霉抗菌剂0.1‑0.2份；成膜助剂0.5‑2.5份；硅烷偶联剂0.5‑2份；去离子水12‑25份；纳米碳纤维0.5‑1份；1‑乙基‑3‑甲基咪唑双三氟甲磺酰亚胺盐0.1‑0.3份。本发明提供的一种新水性纳米保温隔热反射涂料，可底面合一，涂两道；施工方便、省人工、缩短施工工期、管理成本50％以上；降温4‑12℃；耐候性好。
688
0
本发明提供一种活性物质玻璃粉末的制备方法、钒钼玻璃材料及其应用，方法包括：将含钒物料和强还原剂混合，在惰性气氛中升温至500～800℃，保温100～300min，再继续升温至1000～2000℃，保温10～30min，冷却成型后，经退火及热处理析晶，研磨，得到活性物质玻璃粉末；含钒物料选自V、V2O5、V2O4、V2O3、V6O13、VC、NH4VO3、VN和S3V2中一种或多种；强还原剂选自MoB、Mo2B、MoP、MoSi2、MoB2、MoTe2和MoSe2中一种或多种。粉末再与粘结剂和导电填料制得钒钼玻璃材料作为锂离子电池正极材料，其比容量大且首圈损失率小、倍率性能优越、离子扩散系数大。
886
0
本发明公开了一种填料瓷球及其制备方法，所述瓷球包括以下重量份的原料：氧化铝80～90份、氧化镁3～5份、氧化钛2～3份、氧化锆1～3份、高岭土3～5份、锂辉石1～5份、蛭石3～5份、砾石5～10份、火山岩1～3份和蟹壳粉5～8份。本发明制得的瓷球无裂纹、无气泡，吸水率低，耐酸度和耐碱度高，耐急变温差大，堆积密度大，抗压强度大，全面改善瓷球的品质，更好发挥催化剂的作用，极大提高塔内反应速度和反应效果。而且，本发明蟹壳粉的制备、混料以及烧结等特殊工艺，进一步改善了瓷球品质。
1143
0

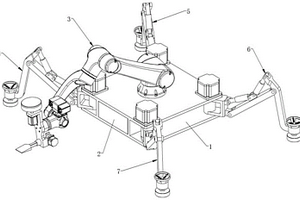

本发明公开一种船舶智能除锈机器人及其使用方法，主要包括：机架、动力单元、机械臂、四个行走部，机架为方形结构，四个行走部的结构和连接原理相同并分别安装于机架四个角的位置，每个行走部均可通过一个电磁吸盘吸附固定于船体表面，四个行走部交替摆动可实现除锈机器人在船体表面的移动，机械臂固定安装于机架上侧，机械臂前端安装有工位可互换的刮铲和打磨盘，刮铲可用于铲除厚锈，打磨盘可通过摩擦片清除薄锈，机械臂前端的摄像头可用于识别锈迹的分布情况并检查除锈效果，动力单元固定安装于机架内部的中间位置，动力单元内部集成有锂电池和智能控制系统，智能控制系统可进行图像数据分析并控制各个动力部件进行动作。
964
0
本申请属于半导体光催化技术领域，本申请提供了一种金属掺杂氮化碳材料及其制备方法和应用，其中，所述金属掺杂氮化碳材料为掺杂有金属元素的石墨相氮化碳，所述金属元素为锂、钠、钾、镁或铝。本发明所述的金属离子掺杂石墨相氮化碳，不仅在晶格中引入了缺陷或改变了结晶度，而且可吸附导带的电子，同时还抑制光生电子和空穴的复合，从而提高材料光催化的效率。通过光催化产氢实验结果，表明本发明所述的掺杂金属于石墨相氮化碳中可以改善光催化活性，利于应用。此外，本发明所述材料的制备方法简便，易于推广。
822
0
本发明提供了一种氧化物玻璃正极材料，包括活性物质玻璃粉末；所述活性物质玻璃粉末包括网络生成体氧化物MOx、过渡金属氧化物DOy与网络外体氧化物AOn；所述网络生成体氧化物MOx、过渡金属氧化物DOy与网络外体氧化物AOn的质量比为(10～50)：(30～80)：(10～40)；x、y与n的值使化合价平衡。与现有技术相比，本发明提供的氧化物玻璃正极材料以特定的玻璃粉末为活性物质，使以该玻璃正极材料组装得到的锂离子电池比容量大、电压高且首圈损失率小；并且该玻璃正极材料制备方法简单，易于实施，有利于推广应用。
1116
0
本发明提供了一种玻璃负极材料，以重量份计，由包括以下物料的原料制备得到：0.1～50份Co3O4；5～60份TiO2；1～60份Ta2O5；15～60份ZnO；3～60份V2O5；10～40份TeO2。本发明针对钒碲玻璃材料作为锂离子电极材料首次循环比容量低，电导率低且循环稳定性差的问题，通过加入具有高比容量的过渡金属氧化物氧化钴和氧化锌以及电子传输性强的氧化钛以提高其容量和循环稳定性，本发明提供了一种首圈比容量高且循环稳定性好的玻璃材料。本发明还提供了一种玻璃负极材料的制备方法和应用。
802
0
本发明公开了一种合成式I结构通式所示9‑氨基‑10‑炔基菲环衍生物的新方法，以及基于此方法制备一种新型的硼、氮掺杂稠环骨架。该方法使用取代2‑(2‑氰基苯基)苯甲醛对甲苯磺酰腙或3‑醛基‑2‑(2‑氰基苯基)吡啶对甲苯磺酰腙为原料、四氢呋喃为溶剂、碘化亚铜为催化剂、N,N’‑二甲基乙二胺为配体、叔丁基锂为碱与炔烃作用发生环化反应。基于该方法可以在菲环骨架的9位和10位上同时引入具有较高反应活性的氨基与炔基，较传统合成方法，大大节省实验步骤。
668
0
本发明提供了一种深海玻璃浮球，由以下质量分数的组分制备得到：氧化硅55～65wt％；氧化铝18～25wt％；氧化锂3～6wt％；氧化镁2～5wt％；氧化钠2～6wt％；氧化钾0.5～2wt％；氧化硼0.5～1.5wt％；氧化锆0～1wt％；氧化钛0～1wt％；氧化锆和氧化钛的质量分数不同时为0。本发明使用主要成分为Li2O‑Al2O3‑SiO2的配方，制备得到的透明微晶玻璃不存在分相等明显影响玻璃性能的现象，玻璃本体成分均匀，其性能可满足深海浮球的使用要求，且成本较低，更耐压，用其制作的深海玻璃浮球工作深度大于12000米。本发明还提供了一种深海玻璃浮球的制备方法。
1055
0
本发明属于药物合成领域，公开了一种奥美拉唑的合成方法。本发明所提供的合成方法是由(4‑甲氧基‑3,5‑二甲基吡啶‑2‑基)甲亚磺酸钠反应生成(4‑甲氧基‑3,5‑二甲基吡啶‑2‑基)甲亚磺酸酰氯，再与(6‑甲氧基‑1H‑苯并[d]咪唑‑2‑基)硼酸进行Suzuki反应，生成奥美拉唑。本发明所提供的奥美拉唑的合成方法是通过易于获得的原料，经过简单且易于操控，反应条件温和，以常用试剂替换丁基锂等高危试剂的合成方法，得到易于纯化且收率稳定的奥美拉唑。本发明还提供了奥美拉唑的合成方法的一种应用，所述合成方法适用于奥美拉唑的合成；所得奥美拉唑用于制备奥美拉唑注射剂。
981
0
本发明提供一种提高混凝土抗水渗透性能的玄武岩鳞片腻子的制备方法，按重量份计，由大白粉80‑100份、玄武岩鳞片15‑30份、过氧化环己酮30‑50份、硅酸镁锂5‑10份、甲基硅酸钠10‑15份、铬酸锌3‑5份、硼硅酸铝晶须5‑10份、羟丙基甲基纤维素醚8‑12份、硅烷偶联剂0.5‑1份和180‑200份水制得，本发明制得的玄武岩鳞片腻子不仅具有修复混凝土的表面风化腐蚀部位的功能，修复效果好，经过实验表明，修补后，腐蚀部位未出现脱落和开裂的现象，有助于延长墙体寿命。
本发明提供一种具有放电电化学振荡现象的Li4Ti5‑xZrxO12材料的制备方法，本发明以钛酸四丁酯、硝酸氧锆水合物和一水合氢氧化锂为原料制得的Li4Ti5‑xZrxO12材料，Li4Ti5‑xZrxO12材料在放电平台末期出现了电化学振荡现象。
989
0
本发明提供一种基于炭杂化新型扣式电池型超级电容器的制备方法，包括以下步骤：S1制备正极片、S2制备负极片、S3活化负极片、S4制备电容器，本发明方法通过调控正极中的电池型材料和活性炭的比例和负极中碳材料和活性炭的比例来实现对材料循环稳定性的提高；通过调控正负电极的质量比，从而实现正负电极的容量的优化，提高电池型超级电容器的倍率性能的同时提升其循环寿命，减少负极的不可逆容量，提高电池型超级电容器的体相中的锂离子浓度，通过引入高倍率的三元镍钴锰电极材料可以提升整体的倍率性能；该方法制备过程简单，成本可控，可实现批量化生产。
中冶有色为您提供最新的海南海口有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
