全部
▼
热搜：
621
0

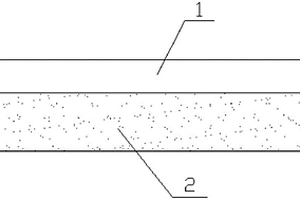

本发明公开了一种墙壁开关面板用双色注塑复合材料，所述双色注塑复合材料为两层复合结构，包括透明的PC外层和不透明的PC/ABS内层，所述PC/ABS内层各原料组分的重量份配比为：PC?55?65份，ABS?15?25份，阻燃剂4?7份，流动改性剂3?7份，闪粉1?3份，相容剂3?5份，增韧改性剂3?5份，色粉分散剂0.5?2份，色粉0.1?0.5份，注塑改善助剂0.4?0.7份，抗UV助剂0.1?0.3份，抗氧剂0.1?0.3份。本发明质感效果好，流动性好，强度、阻燃、耐热性、耐黄变性较好，在高流动性的情况下还能有细腻闪粉珠光效果。
本发明属于高分子材料加工领域，尤其涉及一种高阻隔性的聚丙烯/尼龙复合材料及其制备方法、高分子材料制件及其应用，高阻隔性的聚丙烯/尼龙复合材料通过包括如下各组分的原料制得：S1、聚丙烯，48～90wt％，S2、尼龙，2～20wt％，S3、石墨烯预混物，2～10wt％，S4、弹性体，5‑20wt％，S5、增溶剂，1～10wt％，S6、助剂包。石墨烯预混物通过包括如下各组分的原料制得：S3‑1、石墨烯，S3‑2、水，S3‑3、胶乳，S3‑4、絮凝剂。本发明所得聚丙烯/尼龙复合材料具有较高的阻隔性，特别是对小分子气体(如，氢气、氮气)具有很好的阻隔作用，同时提高了该复合材料的耐磨、耐刮擦性能。
990
0
本发明公开了一种磁性元素复合磁性MAX相的复合材料、其制法及应用。所述磁性元素复合磁性MAX相的复合材料包括磁性MAX相材料，以及与所述磁性MAX相材料复合的磁性元素材料，所述磁性元素材料原位包覆于所述MAX相材料的表面。所述制法包括：采用熔盐法或者放电等离子体烧结法，将前驱体Mn+1A’Xn相材料、磁性元素材料和无机盐研磨，并将所获混合物于在400～1000℃的惰性气氛中反应1～24h，之后在所获磁性MAX相材料表面包覆磁性元素材料，获得磁性元素复合磁性MAX相的复合材料。本发明的磁性元素复合磁性MAX相的复合材料在电催化、吸波、磁分离技术和自旋电子器件等领域具有潜在的应用前景。
602
0
本发明公开了一种抗静电聚丙烯基复合材料以及其制备方法和应用，通过对蒲公英状氧化锌粉体进行表面疏水改性得到蒲公英状氧化锌改性粉体，蒲公英状氧化锌改性粉体的表面能够与聚丙烯基体得到更好的界面相容性、更低的团聚效应，不同蒲公英状氧化锌粉体的凸起结构在树脂基体中能够相互接触，提高了抗静电效果；本发明的原生疏水纳米二氧化硅与玻璃纤维以及蒲公英状的氧化锌粉体协同提高了聚丙烯基复合材料的力学性能，提升了以蒲公英状的氧化锌粉体作为抗静电剂的聚丙烯基复合材料的应用范围和使用寿命；复合材料的表面电阻率为8.5*109‑9.5*1011Ω，拉伸强度为70‑85Mpa，断裂伸长率为20‑30%，用作抗静电结构件。
705
0

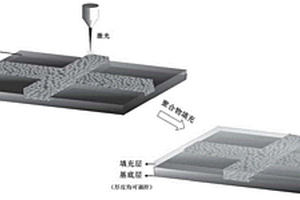

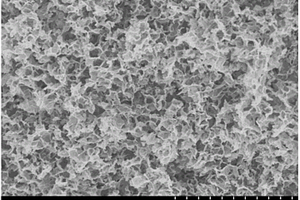

本发明公开了一种导热复合材料及其制备方法与应用。所述制备方法包括：以激光处理聚苯并噁嗪树脂得到的三维多孔石墨烯为导热通路，之后将聚合物流体浇铸至所述三维多孔石墨烯所含孔洞中，再除去溶剂和/或升温至80～350℃固化5～12h后得到导热复合材料。本发明提供的导热复合材料的制备方法简单高效，可操作性强；同时，本发明提供的导热复合材料展现出优良的导热性能，并且可以实现热量的定向传递，在电子设备散热领域有望发挥重要作用。
本发明涉及复合材料技术领域，尤其为一种新型层状材料复合长玻纤增强聚丙烯复合材料及其制备方法，包括片层状材料、玻璃纤维、聚丙烯、偶联剂、抗氧剂和乙醇，按重量份计：片层状材料20～40份、玻璃纤维20～30份、聚丙烯30～50份、偶联剂5～10份、抗氧剂5～10份和适量乙醇，通过长玻纤在基体中能形成三维交叉结构，这种结构可以使应力被较大的区域承担，从而提高了复合材料的力学性能，玻纤三维交叉结构的形成与纤维的长度和用量有关，玻纤用量越高，纤维长度越长，越容易形成三维交叉结构，对于长玻纤增强复合材料，玻纤表面经处理后，材料性能有一定程度的提高。
917
0
本发明涉及一种高性能抗菌PS复合材料，PS复合材料按重量份由以下组分组成：PS为80份‑100份；POE为5份‑8份；复合填料为16份‑20份；抗菌剂为4份‑6份；抗氧剂为0.1份‑0.5份；相容剂为0.1份‑0.3份；复合填料是纳米TiO2包覆云母粉的复合填料。云母粉表面经纳米TiO2包覆后其锐利的棱角变得钝化，平滑的晶体解理面也变的粗糙，缓解了由此造成的复合材料内局部应力集中的问题。同时包覆在云母表面的纳米TiO2还增强了填料与PS基体之间的界面作用力，从而提升PS复合材料的力学性能。
729
0
本发明涉及一种耐磨PP‑PA66复合材料，PP‑PA66复合材料按重量份由以下组分组成：PP为60份‑80份；PA66为40份‑60份；甲基苯基硅树脂为3份‑5份；抗菌剂为6份‑8份；耐磨剂为10份‑12份；抗氧剂为0.1份‑0.5份；相容剂为4份‑6份。氮化钛和氧化镁都是硬度很高的材料，本申请创新的制得了一种新型耐磨剂氮化钛‑氧化镁微粉，它能很好的改善PP‑PA66复合材料的耐磨性能；无机系抗菌剂Ionpure或Zeomic的加入改善了PP‑PA66复合材料的抗菌性。

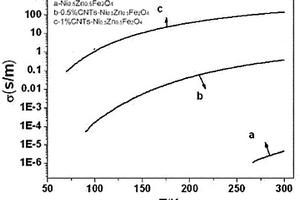

本发明公开了一种铁氧体-碳纳米管复合材料的用途，发明人发现铁氧体-碳纳米管复合材料在低温下仍然能够保持良好的电导率，尤其当该复合材料中碳纳米管占铁氧体质量百分比为0.1％～20％时，温度降低至260K以下，甚至达到70K，其电导率仍然能够达到0.0001～1000S/m，因此利用该低温导电性能，铁氧体-碳纳米管复合材料能够在260K以下的低温下作为吸波材料被应用，例如，在低温下应用于ERL光源中的高阶模抑制器、深海潜艇用雷达屏蔽器件、外太空用电磁屏蔽器件，以及抗电磁干扰器件等，从而解决了实际应用中在低温环境下吸波材料不能正常发挥作用的问题。
1026
0

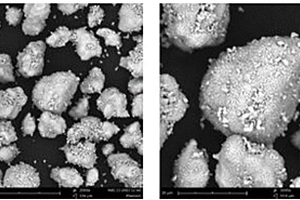

一种软磁铁氧体包覆金属磁性粉末的方法，该方法是将金属磁性粉末与少量微米或亚微米软磁铁氧体混合，随后经微波高温热处理而形成包覆层。本发明还公开了采用上述包覆粉末制备金属软磁复合材料的方法，将包覆粉末进行有机物包覆，添加润滑剂，压制成形，最后退火处理即得软磁复合材料。本发明充分利用了铁氧体软磁材料具有磁性、高电阻率和耐高温性的特点，是两种软磁材料的复合，非磁性物质较其他类型的软磁复合材料少，且具有较高的热处理温度，因而具有较好的综合磁性能。采用本发明所制备的软磁复合材料兼具高的磁导率和低的损耗，频率稳定性好，在高频下磁损耗小，并且制备工艺简单、环保、易操作、成本低，适合工业化大批量、大规模生产。
686
0
本申请公开了一种磁性纳米复合材料及其制备方法与应用，属于医用材料领域。所述磁性纳米复合材料，包括磁性纳米粒子和包覆在所述磁性纳米粒子外的亲水化合物层，所述磁性纳米粒子为铁的氧化物，所述磁性纳米粒子的粒径为0.1～20nm，所述磁性纳米复合材料的粒径为0.5～300nm，所述磁性纳米复合材料的纵向弛豫率r1≥20mM‑1s‑1。所提供的磁性纳米复合材料造影材料，可用于磁共振成像造影剂、靶向药物以及细胞分离等方面。
589
0
本发明涉及高分子及复合材料领域，具体公开了一种基于螺旋环缩醛环氧树脂的易回收碳纤维复合材料。以质量份计，所述复合材料是由100份螺旋环缩醛环氧树脂、5～100份固化剂、0～6份固化促进剂、0～30份环氧活性稀释剂、0～300份有机溶剂以及20～500份碳纤维制备得到。所述的基于螺旋环缩醛环氧树脂的易回收碳纤维复合材料与传统环氧树脂/碳纤维复合材料相比，可以在十分温和的条件下去除粘接碳纤维的基体树脂，使得碳纤维能够被很好地回收，并能使回收后的碳纤维保持原有的优异性能。
750
0

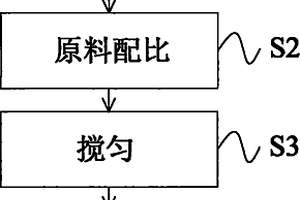

一种抗菌尼龙/纳米复合材料及制备方法，由以下原料经混合挤出造粒制成，原料按质量分数计包括有：58.2％-64.5％的尼龙树脂、30％-35％的短切玻璃纤维、2％-4％的纳米粒子材料、2％-4％的抗菌助剂、0.4％-0.8％的抗氧剂、0.5％-1.0％的润滑剂、0.3％-0.5％的光稳定剂、0.3％-0.5％的紫外线吸收剂。一种抗菌尼龙/纳米复合材料的制备方法，包括：烘干、原料配比、搅匀、挤出造粒。本发明提供抗菌尼龙/纳米复合材料，通过改变其组合成分，能够使得尼龙/纳米复合材料的机械性能和热性能长期稳定，同时具有对大肠杆菌、金黄色葡萄球菌8小时杀抑率＞95％及抗霉菌性能达到0级的特性。将尼龙/纳米复合材料应用于水系统的电压力开关的领域，注塑成型的压力开关能通过30MPa水压测试，同时保证产品在高水压条件下长期使用。
854
0
本发明涉及家用电器材料的技术领域，具体公开了一种家用电器用PC阻燃复合材料，其由包含以下重量份的原料配制而成：PC61.9‑76.6%、玻璃纤维8‑12%、光屏蔽剂0.1‑2%、阻燃剂0.3‑0.5%、增韧剂0.2‑0.8%、抗氧剂5‑10%、光稳定剂0.3‑0.8%、偶联剂0.5‑2.0%、绝缘剂4‑15%；所述光屏蔽剂为有机改性纳米金红石型二氧化钛；本发明的家用电器用PC复合材料具有光屏蔽性能较好的优点；还提供了该家用电器用PC复合材料的制备方法，能够使原料中的二氧化钛在家用电器用PC复合材料内部分散均匀，从而提高了家用电器用PC复合材料的光屏蔽性。
本发明提供了一种聚苯硫醚长纤维增强的碳化硅-环氧树脂复合材料、该复合材料的制备方法及其使用方法。该复合材料由A、B两种材料组成，A组分中碳化硅颗粒60-65份、三氧化二铝8份、环氧树脂20份、聚苯硫醚纤维2份、偶联剂5-10份；B组分中酚醛胺环氧固化剂T3150份、三氧化二铝50份。该制备方法是用捏合机充分配合A组分，用搅拌器充分混合B组分，然后在高于大气环境温度3℃、湿度低于85％的环境下将A料和B料充分混合施工。该发明的复合材料增强了环氧树脂基体的结合力，能提高固化后的复合材料的韧性、耐冲击性和耐震动疲乏性。

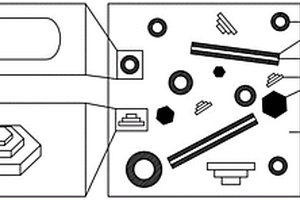

本发明公开了一种碳化硅纤维及中高熵陶瓷增强金属基复合材料及制备方法。所述复合材料包括金属基体和增强相，所述增强相包括碳化硅纤维及中高熵稀土硼碳化合物，所述稀土硼碳化合物为RExByCz陶瓷颗粒。本发明将中高熵稀土硼碳化合物与碳化硅纤维共同作为金属基复合材料的增强相，因RExByCz陶瓷有其独特的纳米层状结构和优良的力学特性，碳化硅纤维具有优良的耐高温、抗氧化、耐辐照、耐磨损等特性，可进一步提高复合材料的力学性能、耐高温氧化性能和耐辐照等性能，可在航空航天、核能、电磁波隐身等领域应用。
681
0

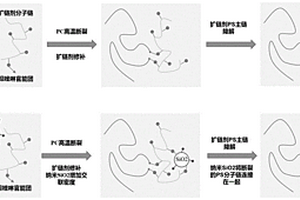

本发明属于高分子复合材料技术领域，具体涉及一种再生聚碳酸酯复合材料及其制备方法。所述再生聚碳酸酯复合材料，包括如下重量份数的组分：回收聚碳酸酯：90‑99份；噁唑啉基共聚物扩链剂：0.1‑5份；改性纳米二氧化硅：0.1‑1份；抗氧剂：0‑2份；润滑剂：0‑3份。本发明通过在PC中添加含有噁唑啉基团的高反应活性接枝聚合物作为扩链剂，引入改性纳米二氧化硅提高交联密度，并添适量的抗氧化剂和润滑剂，以提高再生PC的分子量和熔体粘度，最终获得具有良好抗冲击性能的再生聚碳酸酯复合材料。
931
0
本发明涉及一种高韧性AES复合材料，其中AES复合材料按重量份由以下组分组成：AES为70份‑90份；ASA为3份‑5份；增韧剂为10份‑20份；阻燃剂为16份‑20份；协效阻燃剂为4份‑10份；抗氧剂为0.1份‑0.5份。硅酸钙晶须具有典型的多孔结构，它能够催化膨胀成碳，提升AES复合材料的阻燃性能；硅酸钙晶须生产成本远低于常规的协效阻燃剂硼酸锌、三氧化二锑等，降低了AES复合材料的成本；MBS或者POE的加入增强了阻燃AES材料的韧性。
711
0
本发明涉及一种抗静电PP‑PE复合材料，按重量份由以下组分组成，PP为80份‑100份；PE为40份‑60份；POE为5份‑10份；富勒烯为6份‑12份；碳纤维为6份‑10份；相容剂为0.1份‑0.3份；成核剂为0.1份‑0.5份；抗氧剂为0.1份‑0.5份。富勒烯的加入改善了PP‑PE复合材料的抗静电性能，与其它抗静电填料相比，它的抗静电性更优；成核剂NA‑11的加入有利于促进PP复合材料的异相成核，提高材料的物理性能；由于碳纤维高强高模的特性，填充到PP‑PE复合材料中会提高其强度和模量。
1039
0
本发明公开了一种童车用的轻质环保碳纤维复合材料，所述碳纤维复合材料由以下重量份数的原料组成：20～40份改性碳纤维、5～8份芳香族聚酰胺纤维、30～60份有机硅改性饱和聚酯树脂、10～20份聚氨酯橡胶、1～2份二氧化钛、1.5～3份氧化铈、0.5～1份紫外线吸收剂、5～8份固化剂、5～15份助剂、0.5～3份陶瓷质晶须和0.5～1.5份相容剂。本发明童车用的轻质环保碳纤维复合材料，整体强度高、质量轻、安全环保，而且制造成本低、经济耐用。本发明还公开了一种童车用的轻质环保碳纤维复合材料的制备方法。
639
0
本发明公开了一种高韧碳化硼复合材料及其制备方法，所述的各组分的重量百分比如下：64%-93%的碳化硼，2%-6%的碳化硅，3%-20%硼化钙和2%-10%的碳化钛；所述的制备工艺如下：以市面上购得的碳化硼为原料依次经过粉碎混合→搅拌制浆→球磨→喷雾造粒→加压成型→高温烧结后得到高韧性的碳化硼复合材料；本发明通过碳化硅作为复合材料的烧结助剂，将烧结的温度降低，通过硼化钙和碳化钛的混合成型来增加复合材料的韧性，硬度HV大于42GPa，体积密度为2.49-2.51g/cm3,断裂韧性有了很大的提高，最高达到5.89MPa·m1/2，抗弯强度大于420MPa；本发明在性能上达到了制作防弹装甲的基本需求，对于提高军事作战水平有着积极的意义；同时其生产过程中使用的仪器和设备相对简单，方便维护和检修，生产成本较低，生产过程中的容错率较大，适合大规模推广生产。
781
0

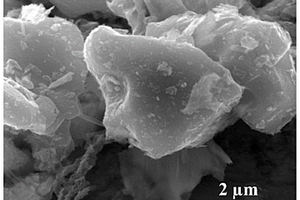

本发明提供了一种多孔石墨烯/硅复合材料的制备方法，首先水热处理制得石墨烯/硅复合凝胶，然后烘干处理调控石墨烯/硅复合凝胶内部的孔径，最后经冷冻干燥、热处理制得多孔石墨烯/硅复合材料，该方法在调控石墨烯/硅复合材料孔径的同时还可以增强硅与石墨烯片层之间的结合强度，防止在充放电过程中硅和石墨烯之间发生剥离，保证了制得的多孔石墨烯/硅复合材料具有较高的可逆容量、较好的循环性能和倍率性能。实验表明，本发明制得的锂离子电池在0.5C倍率下，首次放电比容量为1325～1785mAh/g，循环200次后，放电比容量为940～1600mAh/g。
678
0

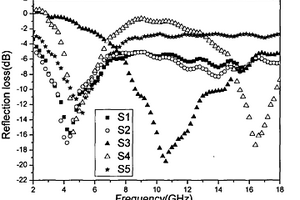

本发明涉及一种具有雷达波吸收功能的复合材料及其制备方法,属于功能复合材料领域。使用线性低密度聚乙烯和乙烯-辛烯共聚物的混合物为聚合物基体,在基体中亦可加入高密度聚乙烯;所用的雷达波吸收剂选自纳米炭黑、微米碳纤维、羰基铁粉、铁氧体或掺锡氧化铟(ITO)中的至少一种;采用硬脂酸、铝钛偶联剂、氧化聚乙烯蜡和N,N′-亚乙基双硬脂酰胺(EBS)四种加工助剂通过熔融共混再加工制备成具有雷达波吸收功能的复合材料。本发明使用的新型聚合物基体能有效地改善复合材料的热加工性能,并且使用价格相对低廉的雷达波吸收剂,易于实现产业化。
831
0

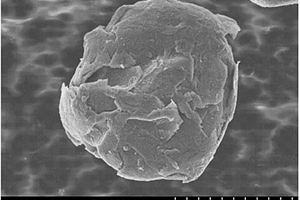

本发明提供了一种石墨烯/导电聚合物复合材料的制备方法，具体为：首先将石墨烯溶液或改性石墨烯溶液进行喷雾干燥得到石墨烯微球，然后将得到的石墨烯微球与液态导电聚合物单体混合、浸润，再与含有氧化剂的酸溶液混合，进行聚合反应，经过还原处理，即可得到石墨烯/导电聚合物复合材料。该复合材料由纳米级的导电聚合物包覆于石墨烯微球表面形成，避免了石墨烯在大电流充放电时发生团聚，从而提高其在大电流充放电时的倍率性能。实验结果表明，本发明提供的复合材料在电流密度1A/g时首次放电容量高达1000F/g，在电流密度10A/g时首次放电容量依然高达750F/g~1000F/g，循环10000次后，比容量保持在90%。

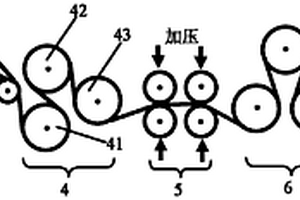

本发明公开了一种用于汽车防撞梁的碳纤维增强聚苯硫醚复合材料，该复合材料以碳纤维与聚苯硫醚树脂为原料，将原材料按聚苯硫醚树脂、碳纤维、聚苯硫醚树脂的顺序上下叠合，通过复合材料干态预浸机制成预浸料，然后根据目标产品的尺寸大小裁切预浸料，将多层预浸料叠合送入热压机，在热压温度为290～340℃、热压压力为0.1～0.5MPa和热压时间为5～20min条件下热压成型而得到。该复合材料质量轻、强度高、耐冲击性能好，用于制作汽车防撞梁时，具有减震效果优良，并且大大减轻汽车防撞梁重量的优点，因此能够满足汽车轻量化、节能环保的要求，在汽车制造领域具有广泛的应用前景。
769
0
本发明涉及一种用于密封材料的碳纤维增强碳基复合材料及其生产工艺。包括将按一定质量分数配比得到的混合料直接用模具压制成产品形状,升高温度至浸渍填充物转化成碳蒸汽时,向烧结炉内加压至压强不小于7MPa,保持此温度、压强不变2-3小时,让煤沥青蒸汽更充分填充到产品的缺陷空隙中。继续升温至1000-1100℃,保持烧结炉内压力不小于7MPa的状况下自然冷却到室温。用这种生产工艺得到的碳基复合材料具有高强度、高密度、气孔率低等特点,符合密封材料高物理性能的要求。
636
0
本发明涉及一种高流动性和高熔体强度的注塑级PVC复合材料，属于高分子技术领域。所述的复合材料包括如下重量份数的组分：低分子量PVC树脂粉30‑60份、交联PVC树脂粉5‑20份、主增塑剂10‑30份、辅助增塑剂10‑20份、纳米碳酸钙0.5‑20份、高熔体强度加工助剂0.5‑2份、润滑剂0.4‑1.5份、热稳定剂0.5‑4份、光稳定剂0.1‑1份、抗氧剂0.1‑0.3份、其他助剂1‑3份。本发明PVC复合材料在确保高流动性的同时提高了PVC复合材料的熔体强度和力学性能。且本发明的注塑级PVC复合材料可以适应各种不同尺寸和形状的注塑产品，并且可以满足低塑温度和短塑周期。
719
0
本发明公开了一种ABS/凹凸棒土复合材料，由以下重量百分比49％～70％的ABS、15％～35％的凹凸棒土、3％～20％的相容剂和0％～1％的润滑剂的原料制成。凹凸棒土属于天然矿物质，属于棒状结构，有利于提高ABS/凹凸棒土复合材料的表面光滑性，相容剂提高了ABS和凹凸棒土的相容性，从而使得本发明ABS/凹凸棒土复合材料具有较好的硬度、较好的弯曲强度等优点，从而表现出优异的力学性能。本发明还公开了一种ABS/凹凸棒土复合材料制备方法，其制备简单、操作方便，通过简单的步骤就可以使得ABS、凹凸棒土和相容剂均匀融合，制备出性能优异的ABS/凹凸棒土复合材料。
中冶有色为您提供最新的浙江宁波有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月08日 ~ 10日
2024年08月13日 ~ 15日
2024年08月19日 ~ 21日
2024年08月20日 ~ 22日
2024年09月20日 ~ 22日
