全部
▼
热搜：
1029
0

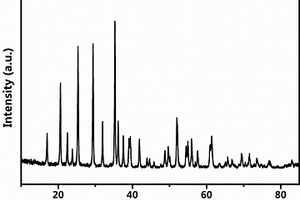

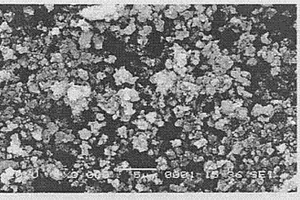

本发明公开了一种含锂的复合氧化物光催化剂及制备方法。含锂的复合氧化物光催化剂的化学组成通式为LiBa4－xSrxNb3－yTayO12，式中0.00≤x≤4，0.00≤y≤3。其制备方法为：(1)以Li、Ba和/或Sr以及Ta和/或Nb的氧化物或相应的碳酸盐、硝酸盐为原料，按照LiBa4－xSrxNb3－yTayO12的化学计量比配料，其中0.00≤x≤4，0.00≤y≤3，把原料混合研磨均匀；(2)把混匀的原料于800℃－1300℃温度下，于空气气氛中煅烧1－13小时；(3)自然冷却至室温，充分研磨，即得含锂的复合氧化物光催化剂粉末。本发明制备方法简单、成本低，制备的光催化剂具有优良的催化性能，在紫外或可见光照射下具有分解有害化学物质、有机生物质和杀菌的作用。
905
0

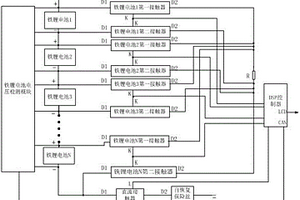

本发明公开了一种基于DSP控制的铁锂电池大电流均衡方法。设置一套铁锂电池控制系统，该系统包括至少二个串联的铁锂电池、与所述铁锂电池数量相等的第一接触器和第二接触器、大电流放电电阻、铁锂电池电压检测模块、DSP控制器和保护装置。DSP控制器通过铁锂电池电压检测模块获得各个铁锂电池电压，当铁锂电池之间的均衡度大于设定阀值时，将电压最大的铁锂电池根据设定的时间通过大电流放电电阻放电。本发明采用DSP作为主要均衡控制器，提高控制速度与稳定性；并采用接触器矩阵方式，实现对铁锂电池的大电流放电，以提高均衡的可靠性，并实现大电流放电，同时，本发明方法操作简单，安全可靠，均衡效果好。
874
0

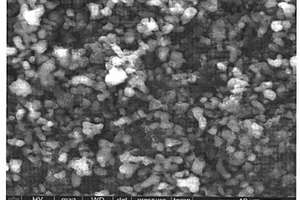

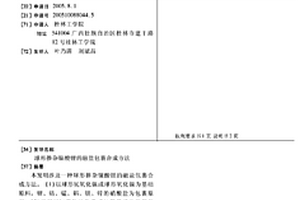

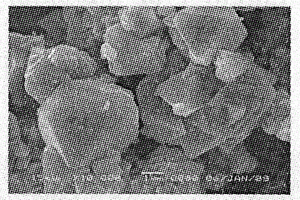

本发明涉及一种球形掺杂镍酸锂的融盐包裹合成方法。(1)以球形氢氧化镍或球形氧化镍为基础原料,锂、钴、锰、铝、镁、锌的硝酸盐为包裹原料;(2)根据目标产物的化学式计算基础原料和包裹原料的用量;(3)按上述计算用量称取包裹原料,置于耐火容器中,加热到其熔点以上;(4)按上述计算用量称取基础原料,投入上述熔体中,并搅拌均匀使基础原料被熔融硝酸盐所包裹;(5)将上述混合物在400-650℃热处理2-8小时,在700-1100℃热处理10-24小时,得到合成产物;(6)冷却后,将合成产物粉碎,过筛,得到球形掺杂镍酸锂。该合成方法设备简单,操作方便,容易控制,合成的材料粒度均匀,性能稳定,比容量高。
1028
0

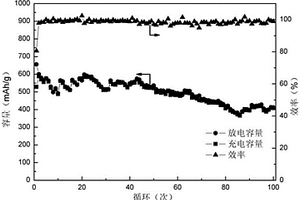

本发明公开了含溴化银和氯化银的硫化锂系固体电解质材料及其制备方法。所述的制备方法包括以下步骤：1)在气氛保护条件下，按质量百分比计，称取35?50％的硫化锂和余量的硫化磷，混合均匀，得到锂硫磷三元混合物；2)在气氛保护及安全红光条件下，取锂硫磷三元混合物、相当于其质量2?6％的溴化银以及相当于其质量1?5％的氯化银，球磨，得到含溴化银和氯化银的非晶态锂硫磷混合物；3)所得溴化银和氯化银的非晶态锂硫磷混合物在气氛保护及红光条件下密封后，于真空或气氛保护条件下升温至60?150℃进行热处理，即得。本发明所述方法可有效提高所得硫化锂系固体电解质材料的离子传导性能。
712
0
本发明公开了一种废旧磷酸铁锂电池正极材料的回收利用方法，包括以下步骤：1)收集废旧磷酸铁锂电池的正极片，将正极片置于氢氧化钠溶液中浸泡直至铝箔完全溶解，固液分离，收集固体，干燥，得到磷酸铁锂粉末；2)以焦磷酸溶液为浸出剂对磷酸铁锂粉末进行浸出，浸出完成后静置，之后进行固液分离，分别收集固体和液体；3)将步骤2)收集的液体制备成锂源；4)以步骤2)收集的固体作为铁源，将其与磷源、锂源和碳源混合均匀，所得混合物置于保护气氛中煅烧，得到再生磷酸铁锂正极材料。与现有技术相比，本发明所述方法工艺更简单且成本更低。

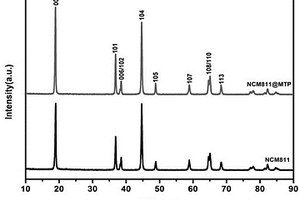

本发明公开了一种磷酸钛镁Mg0.5Ti2（PO4）3包覆的高镍三元或富锂锰基正极材料及其制备方法。所述磷酸钛镁Mg0.5Ti2（PO4）3包覆的高镍三元或富锂锰基正极材料为NASICON结构磷酸钛镁Mg0.5Ti2（PO4）3表面修饰层状高镍三元正极材料或富锂锰基正极材料，所述方法为通过共沉淀法和高温烧结法制备出纯相层状高镍三元正极材料或层状富锂锰基正极材料，然后采用溶剂法将NASICON结构Mg3Ti4（PO4）6均匀地包覆和掺杂到高镍三元正极材料或富锂锰基正极材料表面。这种制备方法简单易操作、成本低、环境友好，适用于大规模工业生产，从根本上抑制晶格氧析出，提高高镍三元以及富锂锰基正极材料的结构稳定性。
646
0
本发明公开了一种含氯化银的硫化锂系固体电解质材料及其制备方法。所述的制备方法，包括以下步骤：1)在气氛保护条件下，按质量百分比计，称取35?50％的硫化锂和余量的硫化磷，混合均匀，得到锂硫磷三元混合物；2)在气氛保护及安全红光条件下，取锂硫磷三元混合物及相当于其质量2?10％的氯化银，置于球磨罐中球磨，得到含氯化银的非晶态锂硫磷混合物；3)所得氯化银的非晶态锂硫磷混合物在气氛保护及红光条件下密封后，于真空或气氛保护条件下升温至60?150℃进行热处理，即得。采用本发明所述方法制备硫化锂系固体电解质材料时能够形成大量可用于锂离子扩散的原子空位，进而有效提升硫化锂系固体电解质的离子传导性能。
本实用新型公开了用于新能源船舶的锂离子电池‑镁空气电池混合动力系统，包括并联接入混合动力电池控制单元的锂离子电池组和镁空气电池组，锂离子电池组和镁空气电池组的内部分别设有锂离子电池控制单元和镁空气电池控制单元，其中，锂离子电池组通过混合动力电池控制单元连接第一电力推进单元构成第一供电电路，镁空气电池组通过混合动力电池控制单元连接第二电力推进单元构成第二供电电路，锂离子电池组还外接充电控制单元。这种系统，将锂离子电池和镁空气电池两者的优势充分发挥，锂离子电池保证船舶实际航行工况中的功率需求，镁空气电池可以单独的作为动力电源为驱动电机提供较小的功率需求，在锂离子电池电量不足时及时为其补充电量。
1084
0

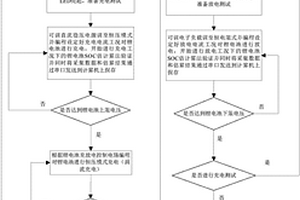

本发明公开一种锂电池充放电测试装置及方法，主要由DSP主控芯片、锂电池充放电控制电路和锂电池信息采集电路组成；锂电池充放电控制电路包括功率晶体管Q1‑Q2、电感L、继电器开关和驱动电路模块；锂电池信息采集电路包括电流检测模块和电压检测模块。本发明通过编程产生研究所需的充放电电流和对应的充放电时间的自定义工况对锂电池进行充放电实验测试，可完成对锂电池主要性能参数测定与其等效电路模型充放电参数识别，同时又可以进行锂电池SOC估计算法验证与开发。
1066
0

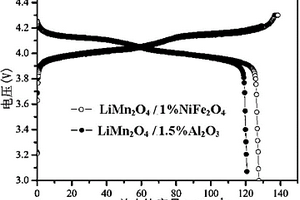

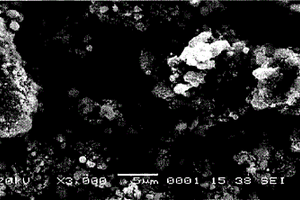

本发明提供一种含铁化合物涂层锰酸锂正极材料制备方法，属于锂离子电池正极材料制备技术领域。本发明正极材料的制备步骤为：按比例称取金属离子盐、铁盐和尖晶石型锰酸锂正极材料，将金属离子盐和铁盐溶于水中，搅拌溶解，加入锰酸锂和悬浮剂，同时机械搅拌后加入沉淀剂，过滤，洗涤及干燥，所得前驱体经烧结得到含铁化合物涂层锰酸锂材料。本发明采用溶胶?凝胶法将含铁化合物包覆在锰酸锂颗粒的表面，经过烧结后得到在锰酸锂颗粒的表面包覆有一层致密的铁酸盐涂层材料的锰酸锂正极材料，所得正极材料具有更好的放电比容量、高温循环及交流阻抗性能。
808
0
本发明公开了一种铁锂电池大电流均衡DSP控制系统。该铁锂电池大电流均衡DSP控制系统包括至少二个串联的铁锂电池、与所述铁锂电池数量相等的第一接触器和第二接触器、大电流放电电阻、铁锂电池电压检测模块、DSP控制器和保护装置。DSP控制器通过铁锂电池电压检测模块获得各个铁锂电池电压，当铁锂电池之间的均衡度大于设定阀值时，将电压最大的铁锂电池根据设定的时间通过大电流放电电阻放电。本发明采用DSP作为主要均衡控制器，提高控制速度与稳定性；并采用接触器矩阵方式，实现对铁锂电池的大电流放电，以提高均衡的可靠性，并实现大电流放电，同时，本系统操作简单，安全可靠，均衡效果好。
1053
0

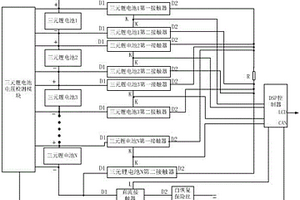

本发明公开了一种基于DSP控制的三元锂电池大电流均衡方法。设置一套三元锂电池控制系统，该系统包括至少两个串联的三元锂电池、与三元锂电池数量相等的第一接触器和第二接触器、大电流放电电阻、三元锂电池电压检测模块、DSP控制器和保护装置。DSP控制器通过三元锂电池电压检测模块获得各个三元锂电池电压，当三元锂电池之间的均衡度大于设定阀值时，将电压最大的三元锂电池根据设定的时间通过大电流放电电阻放电。本发明采用DSP作为主要均衡控制器，提高控制速度；本发明采用接触器矩阵方式，实现对三元锂电池的大电流放电，以提高均衡的可靠性，并实现大电流放电；本发明方法操作简单，安全可靠，均衡效果好。
631
0
本发明公开了一种三元锂电池大电流均衡ARM控制系统。该三元锂电池大电流均衡ARM控制系统包括至少两个串联的三元锂电池、与所述三元锂电池数量相等的第一接触器和第二接触器、大电流放电电阻、三元锂电池电压检测模块、ARM控制器和保护装置。ARM控制器通过三元锂电池电压检测模块获得各个三元锂电池电压，当三元锂电池之间的均衡度大于设定阀值时，将电压最大的三元锂电池根据设定的时间通过大电流放电电阻放电。本系统采用ARM作为主要均衡控制器，提高控制速度。本系统采用接触器矩阵方式，实现对三元锂电池的大电流放电，以提高均衡的可靠性，并实现大电流放电。本系统结构简单，操作方便，安全可靠，均衡效果好。

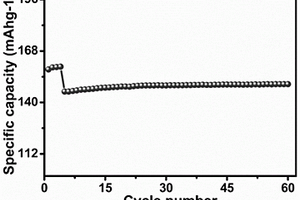

本发明公开了一种用LiFePO4表面修饰尖晶石型LiNi0.5Mn1.5O4正极材料及其制备方法。所述方法为：先通过固相法制备出纯相橄榄石型结构LiFePO4，然后利用球磨法将橄榄石型结构的LiFePO4均匀地包覆到尖晶石状LiNi0.5Mn1.5O4复合电极材料表面。这种正极材料与石墨可组装成全电池。LiFePO4对LiNi0.5Mn1.5O4的包覆层一方面减少了LiNi0.5Mn1.5O4与电解液的接触，抑制了LiNi0.5Mn1.5O4在高电压下因电解液分解造成的过渡金属溶解问题，另一方面使负极材料在低电压下形成稳定的SEI膜，可有效提高LNMO@LFP/Li半电池与LNMO@LFP/Graphite全电池体系循环稳定性、抑制材料在循环过程中因电解液分解造成的容量衰减。这种方法制备简单、成本低、环境友好、适用于大规模工业生产。

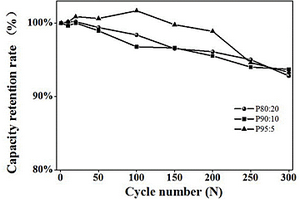

本发明公开了一种镍钴锰酸锂（523）物理混合磷酸锰锂为正极材料的电池制备方法，其特征是，包括如下步骤：1）制浆；2）涂布；3）对辊、分切、整片；4）卷绕；5）包PET套；6）化成；7）高温老化。这种方法操作简单，能降低正极材料的成本，且制备得到的电池具有良好的电化学性能和良好的安全性能。
1065
0

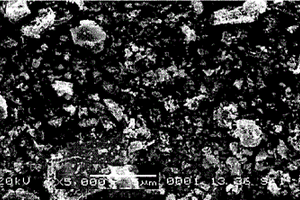

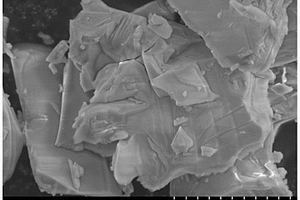

本发明公开了一种低温制备锂离子电池正极材料氟磷酸钒锂的方法。(1)将五氧化二钒粉末加热到600～900℃，并恒温1～4h使其熔融后迅速倒入装有水的容器中形成棕红色溶液，该溶液静置4～16h即可形成V2O5·nH2O湿凝胶；将湿凝胶洗涤后除去大部分水分，然后在70～100℃下真空干燥4～16h，研磨得到五氧化二钒凝胶粉末；(2)将上述制备得到的五氧化二钒凝胶粉末与锂盐、氟盐、磷酸盐、乙炔黑按摩尔比为1∶2∶2∶2∶2.4混合均匀后，在惰性气体的保护下于400℃～700℃烧结5～20h，冷却后即为成品LiVPO4F；本发明简单方便、易于控制、成本低；降低了烧结温度，提高了样品的充放电性能和循环性能。
本发明公开了一种用于制作锂离子电池负极的负极浆料及其制备方法、锂离子电池负极和电池。所述的负极浆料主要由活性物质、导电剂、粘结剂和溶剂制成，所述的活性物质按重量百分比计由5～10％的纳米硅粉和95～90％的石墨粉组成，其中，所述的纳米硅粉为球形且BET中粒径≤80nm的纳米硅粉；所述的溶剂按重量百分比计由0～50％的水和100～50％的挥发性有机溶剂组成，其中，所述的挥发性有机溶剂为无水乙醇、丙醇或丁酮。本发明所述负极浆料通可有效解决纳米硅粉在浆料中不好分散的问题，结合采用挥发性有机溶剂作为配制浆料的溶剂，可以有效降低分散的纳米硅粉再次团聚和偏析，保证纳米硅粉颗粒以分散颗粒的形式的均匀分布。

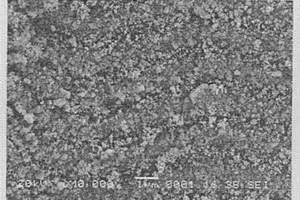

本发明公开了一种流变相反应制备磷酸钒锂与磷酸锰锂复合正极材料的方法。将偏钒酸铵、锰盐、磷酸盐、聚乙二醇和锂盐溶于水后混合均匀，在75℃-95℃恒温水浴中反应5-10h形成流变态胶状物，干燥后在650℃-800℃非氧化性气氛中煅烧10-20h即为Li3V2(PO4)3·LiMnPO4。本发明简单方便、易于控制、成本低；合成的Li3V2(PO4)3·LiMnPO4复合材料克服了单体材料Li3V2(PO4)3电子导电率低的缺点，单体材料LiMnPO4离子扩散速率小，离子导电率低，难合成的缺点，相对于单体材料分别提高了样品的充放电性能和循环性能。
本发明公开了一种溶胶-凝胶方法制备钛掺杂的磷酸钒锂锂离子电池正极 材料。将偏钒酸铵、锂盐、磷酸盐和金属酯类按摩尔比为 2-2.2∶3-3.3∶3-3.3∶0.10-0.25混合均匀后，在惰性气体的保护下于400℃-700℃ 烧结5-20h，冷却后即为成品Li3V2(PO4)3。本发明解决了钒离子容易氧化问题， 降低了烧结温度，降低了成本，提高了样品的电导率以及充放电性能和循环性 能。
1032
0

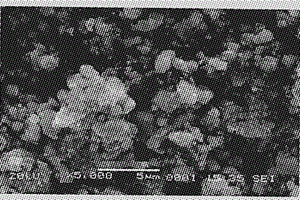

本发明公开了一种一步固相反应低温制备锂离子电池正极材料氟磷酸钒锂的方法。将五氧化二钒粉末、磷酸盐、有机酸、锂盐和氟盐混合均匀后，在惰性气体的保护下于450℃－750℃烧结3－12h，冷却后即为成品LiVPO4F；本发明简单方便、易于控制、成本低；简化了合成工艺，提高了样品的充放电性能和循环性能。
944
0

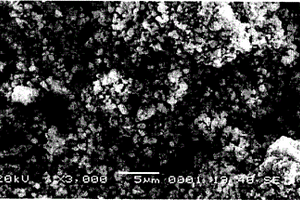

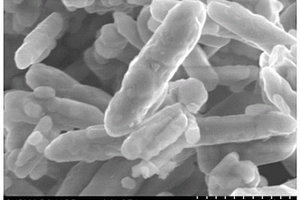

本发明公开了一种锂离子电池富锂锰正极材料的制备方法。所用棒状β‑MnO2为实验室自制，其余原料均为市售分析纯化学试剂，按Li1.2Ni0.13Co0.13Mn0.54O2化学计量分别称取Li2CO3、NiO、Co3O4、棒状β‑MnO2，用玛瑙研钵研磨10～60分钟，转入刚玉舟并置于马弗炉内，以5℃/分钟速率升温至500～600℃保温0.5～5小时，接着继续升温至800～900℃保温8～48小时，然后自然冷却至50～100℃取出，研磨10分钟得到棒状形貌Li1.2Ni0.13Co0.13Mn0.54O2正极材料。该材料结晶程度高、棒状形貌规则，初始放电容量在大于250mAh/g，经过80周充放电循环后容量保持率可达76％。同时，该材料还具有资源丰富、价格低廉、环境友好等优点，是很有希望的高比容量锂离子电池正极材料。
1101
0
本发明公开了利用废旧锂离子电池三元材料制备前驱体及回收锂的方法，包括以下步骤：回收粉碎：将废旧锂离子电池进行初破碎及分选、热解、细破碎及筛分处理后得到电池粉；浸出萃取：将S1电池粉进行浆化处理，浆化后的电池粉在酸浸槽中进行浸出，浸出液经固液分离得到滤液；滤液进行物理沉降和化学吸附，然后进行萃取，除去溶液中的锂；再通入浸出液储罐中进行加热升温；本发明利用结晶原理得到一定比例的镍钴锰硫酸盐混合物，可以满足生产三元前驱体的品质要求，从而避免萃取工艺，避免产生大量的废水废气；按照三元前驱体材料成分比例要求，使用少量的硫酸镍、硫酸钴、硫酸锰做调整即可完成合成前的准备，简化工序的同时提高了生产效率。
本发明公开了一种以聚合硫酸铁为铁源制备锂离子电池正极材料磷酸铁锂的方法。先将廉价的聚合硫酸铁与磷源化合物溶解于水中，然后用氨水调节混合溶液的pH值，形成悬浮液，然后通过洗涤、抽滤得到无定形磷酸铁，再将无定形磷酸铁与锂盐、磷源化合混合均匀，并通过空气气氛条件下的高温固相反应制得Li3Fe2(PO4)3。本发明制备方法无需惰性气体或氧气，工艺简单、易操作、能耗低、生产成本低，所制备的锂离子电池正极材料Li3Fe2(PO4)3材料具有优异的电化学性能。
本发明公开了一种尖晶石型5V锂离子电池正极材料掺杂锰酸锂的合成方法。(1)以锂、锰和掺杂元素的硝酸盐为主要原料,以尿素或肼类有机燃料为辅助原料;(2)将原料按一定比例混合均匀,置于加热到一定温度并恒温的电炉中使之发生自蔓延燃烧反应;(3)将反应产物回火处理一段时间后随炉冷却到一定温度再进行退火处理一段时间,得到5V锂离子电池正极活性材料。该合成方法设备简单,操作方便、快捷,容易控制,合成的材料均匀,结构稳定,放电比能量高,循环性能好。
680
0

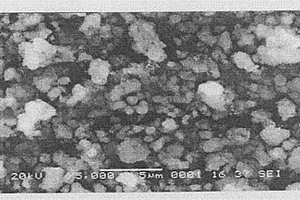

本发明公开了一种低温制备锂离子电池正极材料磷酸钒锂的方法。(1)将五氧化二钒粉末加热到600～900℃，并恒温1～4h使其熔融后迅速倒入装有水的容器中形成棕红色溶液，该溶液静置4～16h即可形成V2O5·nH2O湿凝胶。将湿凝胶洗涤后除去大部分水分，然后在70～100℃下真空干燥4～16h，研磨得到五氧化二钒凝胶粉末。(2)将上述制备得到的五氧化二钒凝胶粉末与锂盐、磷酸盐、乙炔黑按摩尔比为1∶3∶3∶3.6混合均匀后，在惰性气体的保护下于400℃～700℃烧结10～40h，冷却后即为成品Li3V2(PO4)3。本发明解决了钒离子容易氧化问题，降低了烧结温度，降低了成本，提高了样品的充放电性能和循环性能。
1017
0
本发明公开了一种废旧锰酸锂锂离子电池正极材料的回收及再利用方法。这种方法能从废旧锂离子电池中回收LiMn2O4正极废料并再制备生成Li1+xMnyFe1‑yPO4/C下一代锂离子电池正极材料，具有绿色、高效、短流程，成本低的优点。
942
0
本发明公开了一种高电压镍锰酸锂/石墨锂离子电池及其制作方法，提出在负极表面通过有机酸脂的修饰，改变SEI膜的组分，强化电解液和电极界面的稳定性，从而有效遏制容量的急剧衰减。本发明又通过对电解液的优化，在传统的有机电解液中加入功能性添加剂，提升电池的首次效率，抑制电池的自放电，提高电池比容量，使得高比容量长循环的电池得以实现。为了进一步稳定高比容量长循环寿命LNMO/石墨锂离子电池的高效运转，进一步提升电池的稳定性，本发明又提出在正极方面进行改性。通过Li4Ti5O12包覆LNMO制备LNMO@LTO正极材料，包覆层可以有效的避免电解液与活性材料本体的直接接触，减少Mn从正极材料中的溢出，减少Mn对SEI膜的进一步催化作用，使得体系更加稳定。
899
0
本发明公开了一种水热合成反应制备锂离子电池正极材料磷酸钒锂的方 法。将偏钒酸铵、磷酸盐、有机酸和锂盐溶于水后混合均匀，在水热合成反应 釜中200℃-350℃反应1-4d，干燥后即为成品Li3V2(PO4)3。本发明简单方便、 易于控制、成本低；简化了合成工艺，提高了样品的充放电性能和循环性能。
本发明公开了一种溶胶凝胶方法制备钛掺杂的氟磷酸钒锂锂离子电池正 极材料。将偏钒酸铵、锂盐、磷酸盐、氟盐和金属酯类按摩尔比为 1-1.15∶1-1.15∶1-1.15∶1-1.15∶0.10-0.25混合均匀后，在惰性气体的保护下于 400℃-700℃烧结5-20h，冷却后即为成品LiVPO4F。本发明简单方便、易于控 制、成本低；降低了合成温度，提高了样品的充放电性能和循环性能。
本发明公开了一种水热合成反应制备锂离子电池正极材料氟磷酸钒锂的 方法。将摩尔比分别为1.9-2.1∶1.9-2.1∶0.95-1.1∶1.9-2.1∶1.9-2.1的偏钒酸铵、磷酸 盐、有机酸、锂盐和氟盐溶于水后混合均匀，在水热合成反应釜中200℃-350℃ 反应1-4d，干燥后即为成品LiVPO4F。本发明简单方便、易于控制、成本低； 简化了合成工艺，提高了样品的充放电性能和循环性能。
中冶有色为您提供最新的广西桂林有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年04月27日 ~ 29日
