北京有色金属功能材料技术理论与应用

抗电磁辐射的保温板材及其制备方法 873

 0

本申请提供一种抗电磁辐射的保温板材，所述保温板材含有尖晶石型铁酸盐。本发明实施例的抗电磁辐射的保温板材，采用尖晶石型铁酸盐作为主要吸波材料，辅以添加剂，分散于矿棉吸声装饰板中，实现对电磁波的吸收，达到室内防电磁辐射的目的。以尖晶石型铁酸盐作为吸波功能材料，首次用于矿棉吸声板中赋予其新的功能，在2～18GHz范围内电磁波具有优异吸波功能。本发明采用直接将尖晶石型铁酸盐添加保温板材内，生产工艺与原板材生产工艺相同，简单易行。

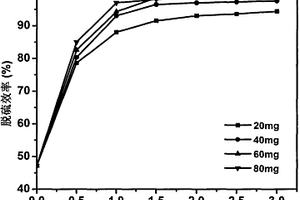

用于油品脱硫的多酸基负载型催化剂及其制备方法 601

 0

一种对油品中的含硫化合物具有良好脱除效果的多酸负载型催化剂及其制备方法，属于功能材料技术领域。该材料是由氨基修饰的为γ-Al2O3、拟薄水铝石及SiO2掺杂型γ-Al2O3或其中一种为载体，通过浸渍方法负载多酸而得，其制备方法：惰性气氛下使载体同含有3-氨丙基基团的活性化学试剂反应，在载体表面共价键合上氨基基团。经过洗涤、干燥、稀酸溶液中浸泡的过程，使得载体表面带上正电荷。之后，通过载体在多酸水溶液浸泡、洗涤、干燥处理，即得到催化剂POMs-NH2-Al2O3。该催化剂用于氧化脱硫反应不但催化氧化效率高、可重复使用、价格低廉，而且因其良好的机械性能，分离、回收、重复使用非常方便。

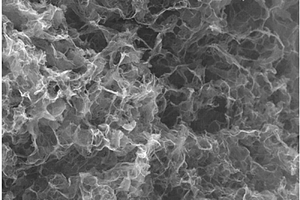

泡沫状三维石墨烯的制备方法 1062

 0

本发明在于提供一种泡沫状三维石墨烯的制备方法，属于功能材料领域，首先，利用Hummers法来剥离石墨得到纯净的氧化石墨烯溶液；其次，将通过蒸馏水稀释的氧化石墨烯溶液和吡咯的混合，混合后其浓度为0.3mg/ml～0.4mg/ml，并将该溶液注入反应釜中进行反应；接着，对泡沫状三维石墨烯进行冷冻干燥，最后，真空并高温退火3小时，最终形成密度约2.1±3mg·cm-3泡沫状三维石墨烯，该方法工艺简单、产出率高、质量好，适合大批量生产，而制备出来的产物具有超轻和超高吸附性能的特点。

负载染料的主客体复合交联溶菌酶晶体的制备方法 867

 0

本发明公开了属于主客体复合功能材料制备技术领域的一种负载染料的主客体复合交联溶菌酶晶体的制备方法。该方法通过简单的溶液浸渍法,将染料负载在交联溶菌酶晶体的孔道中,客体材料与孔道中的骨架结构之间发生化学作用,形成受空间限域的纳米粒子,从而固定于复合晶体孔道中。本发明可以通过改变染料溶液体系与交联溶菌酶晶体的反应条件实现对主客体复合交联溶菌酶晶体孔道中染料的负载量、光学性能的优良进行有效调控。本发明的方法工艺流程简单、可控性强、产品可重复率高。

Ru/Al2O3催化臭氧氧化催化剂及其微波合成方法 641

 0

Ru/Al2O3催化臭氧氧化催化剂及其微波合成方法，属于水处理 技术和环境功能材料领域。本发明公开了一种 Ru/Al2O3催化臭氧氧化催化剂，其载体为 Al2O3，活性组分为RuO2，负载 量为0.1～2.0wt.％。本发明还公开了上述催化剂的合成方法， 步骤为：采用等体积浸渍法将1g/L～20g/L的 RuCl3溶液和 Al2O3载体等体积混合；在10～30℃下，摇床中浸渍，然后干燥 2～12小时；最后微波加热得到成品催化剂，其中微波加热功 率为100～700W，加热时间为3～20min。本发明所述催化剂 在中性pH条件下，对于内分泌干扰物、酚类物质、小分子酸 类等物质都具有很好的去除效果。

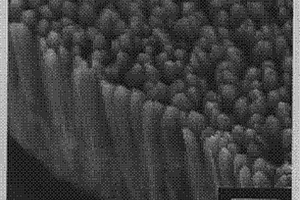

体心立方结构五氧化二钒纳米材料的制备方法 861

 0

本发明公开了属于功能材料制备技术范围的一种体心立方结构五氧化二钒纳米材料的制备方法。该方法是以钒片作为蒸发源,在真空中的直接蒸发方法,实现了在较低温度下直接生长单晶五氧化二钒纳米材料。克服了现有技术的缺陷,因此相比较之下具有很大的优势。该材料具有随着温度的变化,从室温到300℃的温度区间内,温度-电阻曲线在120℃附近存在拐点的特别的电学性能。其制备工艺操作简单,用时较短。因而在制备温度传感器、气体分子传感器等传感器件和在制备电学与光学开关方面具有广泛的应用前景。

主链含吡啶环芳族双酚型端炔丙基醚树脂及其制备方法 1050

 0

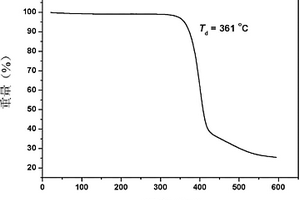

本发明公开了一种主链含吡啶环芳族双酚型端炔丙基醚树脂及其制备方法，该树脂的结构式为制备该树脂采用相转移催化反应法。制得的树脂结构中含有炔丙基醚结构，并引入了吡啶环，使得树脂固化产物耐热性能优异。本发明的主链含吡啶环芳族双酚型端炔丙基醚树脂可应用于耐高温复合材料的树脂基体、耐高温胶粘剂、特种涂料、陶瓷前驱体及功能材料等领域。

基于复合硅半球/石墨烯宽带太赫兹超材料吸收器 703

 0

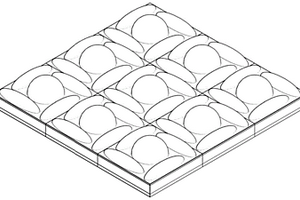

一种基于复合硅半球/石墨烯宽带太赫兹超材料吸收器，属于超材料及电磁功能材料技术领域。该太赫兹超材料吸收器，包括金属反射层、介质层、石墨烯层和硅半球层。所述金属反射层为一层连续的金属薄膜，其厚度大于工作太赫兹波的趋肤深度；介质层位于金属反射层和石墨烯层之间，为聚二甲基硅氧烷(PDMS)薄膜；未图案化的石墨烯层之上负载着硅半球层，由复合的半椭球和半圆球周期性排列而成，且每个周期包含旋转对称的四个半椭球和中心的一个半圆球结构。本发明通过合理设计硅半球的几何尺寸以及石墨烯外加电压值，可以实现对垂直入射到超材料表面的电磁波完全吸收的特性。本发明结构简单、无需多层叠加结构，且具有宽频带高吸收的特性。

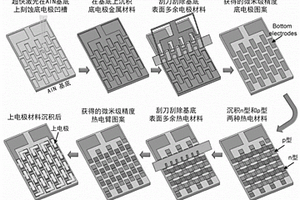

基于超快激光基底图案化刻蚀的热电式微型温度传感器及制法 1066

 0

本发明涉及一种基于超快激光基底图案化刻蚀的热电式微型温度传感器的制备方法，通过采用激光直写在基底上刻蚀图案化凹槽，并沉积底电极材料层和热电材料层后，分别通过刮刀技术刮削掉基底上表面多余材料的方式来实现基底凹糟内电极材料层和热电材料层的图案化。整个工艺流程具有简单、高效、低成本的优势，能够实现微米级的加工精度，满足面外型热电微器件的高密度集成需求，且所制备的器件具有1mm以内的厚度和毫秒级的响应速度。本发明所述方法，通过控制激光刻蚀的能量和执行次数，可有效控制基底刻蚀凹槽的深度，同时通过凹槽结构设计可以实现功能材料的高精度图案化制备。

软磁复合材料及其制备方法和应用 984

 0

本发明属于磁性功能材料制备技术领域，具体涉及一种软磁复合材料及其制备方法和应用。该方法包括(1)采用气雾法对合金原料进行粒度分级，得到合金基体粉末；(2)将绝缘剂和粘结剂加入至步骤(1)得到的所述合金基体粉末中搅拌均匀形成浆料，加热至浆料干燥，得到绝缘层包覆的磁粉，其中所述绝缘剂包括纳米氧化物悬浮液，所述纳米氧化物悬浮液包括含铅钯的氧化物；(3)对所述绝缘层包覆的磁粉进行液压成型和热处理后得到所述软磁复合材料。该方法制备得到的软磁复合材料具有电阻率高、磁致损耗低、涡流损耗低、噪声小等优点，可以满足工频(50‑100Hz)工作要求，该软磁复合材料制备得到的电抗器铁心噪声低于45dB。

复合型氧化镁膨胀剂的制备方法和应用 969

 0

本发明公开了属于混凝土特种功能材料制备技术领域的一种复合型氧化镁膨胀剂的制备方法和应用。具体为将特定比例的白云石、蛇纹石混合物在1050‑1150℃下煅烧60分钟，得到复合型氧化镁膨胀剂；所得复合型氧化镁膨胀剂具有较高的体积膨胀率，其反应活性随煅烧温度的升高而降低，主要用于补偿大体积混凝土的长期收缩。本发明提出的制备方法不仅能大幅度降低氧化镁膨胀剂的生产成本，而且能处理工业尾矿，实现资源化利用。

无表面活性剂微乳液及其制备方法 816

 0

本发明提供了一种无表面活性剂微乳液及其制备方法。所述无表面活性剂微乳液包括油相、水相和混合双亲溶剂；混合双亲溶剂为能与油相混溶的丁醇和能与水相混溶的乙醇组成的混合溶液。油相和水相的体积比为9:1～1:9。所述微乳液的制备方法简便，室温下将油相、水相和混合双亲溶剂按一定比例混合，搅拌均匀即可，易于工业化实施。本发明的微乳液可用于油田开发、日用化工、功能材料制备、药物载体和农药制剂等领域。

聚多巴胺纳米管的制备方法 784

 0

本发明涉及一种聚多巴胺纳米管的制备方法，属于功能材料技术领域。本发明制备方法以盐酸多巴胺为原料，在碱性环境中，加入少量的含铁金属盐，通过盐酸多巴胺的自由基聚合，得到聚多巴胺纳米管。利用本发明的方法制备的聚多巴胺纳米管具有管长与管径可调控的特征。纳米管的长度为100‑2500纳米，管径为50‑100纳米。制备聚多巴胺纳米管的方法简单、以简单的水/醇体系为反应溶剂，实现了环保的要求。本发明方法制备的纳米管的生物相容性好，具有很好的医学应用前景。本发明制备方法弥补了这一研究领域的不足，并极大的推动了聚多巴胺材料在化学化工、材料科学、生物医药及机械工程等领域的发展。

大面积、均匀性、快响应WO3电致变色器件及其制备方法 1006

 0

大面积、均匀性、快响应WO3电致变色器件及其制备方法，属于功能材料技术应用领域。将钨粉与双氧水进行反应，然后加入无水乙醇，用醋酸调节pH2?3，得到前驱体溶液；选用平板石墨电极作为对电极，ITO平板导电玻璃为工作电极，选择Ag/KCl作为参比电极，将工作电极与对电极进行平行相对放置，采用恒电流沉积模式进行电沉积，在ITO导电玻璃表面得到WO3电致变色薄膜；往碳酸丙烯酯溶剂中加入一定量的LiClO4，搅拌溶解；然后加入聚甲基丙烯酸甲酯粉末，调整到该电解液的状态接近固态。将WO3电致变色薄膜与空白的ITO玻璃通过步骤固态电解质进行粘合，然后成型处理；对边缘进行密封处理即可。本发明方法简单。

石墨烯频谱护眼罩及其制备方法 802

 0

本发明属于功能材料与电热元件领域，特别涉及一种石墨烯频谱护眼罩及其制备方法。石墨烯频谱护眼罩包括：护眼罩外装饰层、绝缘保护层、有机硅胶层、石墨烯纳米远红外负离子复合纤维导电发热膜，石墨烯纳米远红外负离子复合纤维导电发热膜的上下两面分别通过有机硅胶层连接绝缘保护层，绝缘保护层的外面分别设置护眼罩外装饰层。本发明以石墨烯为发热原料，与植物纤维复合制作出石墨烯纳米远红外负离子复合纤维导电发热膜，再通过有机硅胶与无纺布棉布等复合制成各种形状的护眼罩，利用石墨烯透明导电特性作为电发热薄膜，具有发热效率高、发热均匀的显著特点。

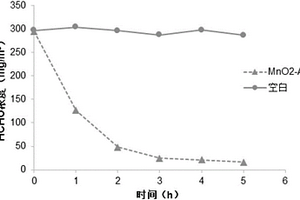

净化空气材料的制备方法及应用 1050

 0

本发明涉及一种净化空气材料的制备方法及应用，属于金属复合功能材料的制备技术。该方法包括将铝或铝合金基材进行脱脂处理，至表面完全润水；将高锰酸盐溶于水中，搅拌使其充分溶解后加入辅助剂氨水或尿素，搅拌至均匀混合；将上步骤处理所得的铝基材投入至混合溶液中再置于恒温水浴加热；最后取出铝基材料，洗涤并干燥。本发明制备工艺简便、成本低，易于实现大规模的生产。锰氧化物在铝基表面负载牢固，显著提升对室内空气中甲醛的净化效果。并可以在室温下快速降解室内空气中的甲醛，还可以进一步通过加热铝基材的方式提高甲醛净化性能，保证催化剂的长久使用。

降冰片烯基酰亚胺体系甲壳型聚合物单体及其聚合物 1032

 0

本发明公开了一种降冰片烯基酰亚胺体系甲壳型聚合物单体及其聚合物。这种主链为聚降冰片烯基酰亚胺体系的甲壳型液晶高分子(MJLCP)，同时具有主链和侧基功能性，解决了MJLCP功能化过程中主链不具有功能性的难题，为MJLCP在多领域中的应用提供了新的可能。该MJLCP采用开环易位聚合方法获得，拓展了MJLCP单体的聚合方式，单体转化率高、聚合物相对分子质量高且分布较窄。这类聚合物在功能材料、光致电子转移和光子器件等诸多领域具有非常好的应用前景。

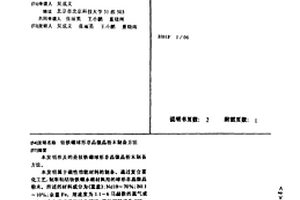

钕铁硼球形非晶微晶粉末制备方法 859

 0

本发明涉及的是钕铁硼球形非晶微晶粉末制备 方法。本发明属于磁性功能材料的制备。通过复合雾 化工艺，制取粘结钕铁硼永磁材料用的球形非晶微晶 粉末。所述的材料成分为(重量)：Nd10～70％；B0.1 ～10％；余量Fe。用速度为1.1～6马赫数的氮气或 氩气对合金液流进行冲击破碎，然后用转速为300～ 16, 000转/分的金属圆盘再进行处理，制成钕铁硼 球形非晶微晶粉末。粉末性能达到(BH)max＝7.0 ～20MGOe，并具有各向同性。

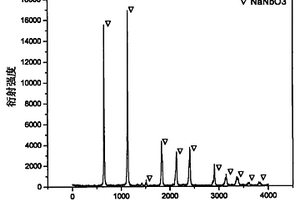

微波水热合成铌酸钠铌酸钾无铅压电陶瓷粉体的方法 794

 0

一种微波水热合成铌酸钠铌酸钾无铅压电陶瓷粉体的方法，属于功能材料领域。其特征是以NaOH或KOH溶液，Nb2O5为反应物，采用微波水热技术合成NaNbO3或KNbO3陶瓷粉体，NaOH或KOH浓度为4－8mol/L，Nb2O5加入量为0.01－0.02摩尔，反应温度为110－150℃，保温时间为2－6小时。微波水热合成铌酸钠铌酸钾无铅压电陶瓷粉体同时拥有微波独特的加热特性和水热法本身的优点，工艺简单、成本低廉、低能耗，具有非常广泛的应用前景。

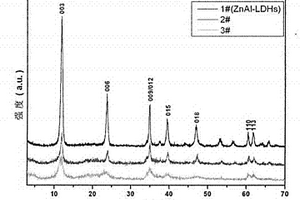

层状双羟基复合金属氧化物花状微球的水热制备方法 705

 0

一种层状双羟基复合金属氧化物花状微球的水热制备方法，属于 阴离子型层状结构功能材料技术领域。化学通式是： [M2+1-xM3+x(OH)2]x+·(An-)x/n·mH2O。首先通过在磺化聚苯乙烯微球表面 吸附带有异种电荷的金属盐离子，然后通过高温高压水热合成的方 法，在磺化聚苯乙烯微球表面生长水滑石。优点在于，可得到粒径均 一、相组成均一的水滑石，同时此方法成本低，方法简便易行，具有 工业化生产的前景。该磺化聚苯乙烯/水滑石核壳结构微球亲水性好， 有吸附或分离水中大分子蛋白质的应用前景。

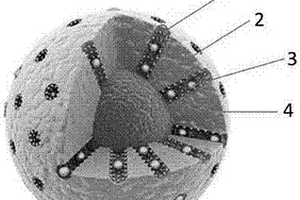

无封堵可降解的纳米载药释药系统及其制备方法 627

 0

本发明属于纳米功能材料技术领域，具体为一种无封堵可降解的纳米载药释药系统及其制备方法。该纳米载药释药系统包括硫化铜纳米颗粒、含有二硫桥骨架结构的二氧化硅壳层；所述二氧化硅壳层包裹所述硫化铜纳米颗粒，形成核壳包裹的结构，所述二氧化硅壳层内设有具疏水性、用于负载及密封药物的纳米孔道；所述纳米载药释药系统能够在pH和谷胱甘肽双响应刺激下选择性释放药物。所述纳米载药释药系统实现了无封堵的载药释药过程，而在谷胱甘肽刺激下的可降解性大大缩短了材料在生物体内的存留时间，最大限度地减少了运输过程以及治疗过程中的副反应。

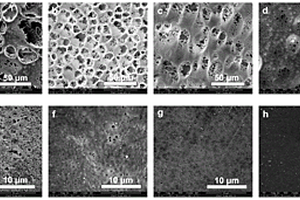

亲水性单层多孔膜及其制备方法与应用 873

 0

本发明公开了一种亲水性单层多孔膜及其制备方法与应用，属于功能材料制备技术领域。本发明依次通过配制铸膜液、刮膜及利用相转化法最终制得亲水性单层高分子多孔膜，并通过改变铸膜液的初始浓度、刮膜的厚度、相转化溶剂的组成及混合相转化溶剂的配比，来控制在单层高分子膜的相对表面制备不对称的、不同孔径大小的微纳米孔洞，以实现对液体不同渗透状态的智能控制。本发明公开的亲水性单层多孔膜的制备方法简单、易行，制成的多孔膜厚度、膜孔隙率及膜孔径大小易于控制，且成本低、环境友好、安全可靠，易于工业化规模生产，可以很好地应用于液体单向渗透、快速干燥伤口的敷料或功能纺织品及定向运输领域。

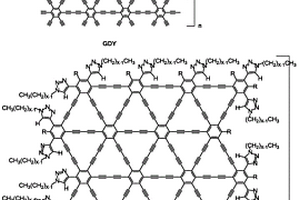

可溶性石墨炔衍生物及其制备方法和应用 699

 0

本发明属于功能材料技术领域，具体涉及一类可溶性石墨炔衍生物及其制备方法和应用。本发明的产品相对于石墨炔在有机溶剂中的溶解性有极大改善。例如本发明的产品在二氯甲烷、氯苯、氮甲基吡咯烷酮(NMP)、四氢呋喃等极性有机溶剂中溶解性好，例如在氯苯中，产品浓度可高达5mg·ml^‑1，克服了石墨炔在溶液中难以分散或者溶解的问题，具有重大的应用价值。

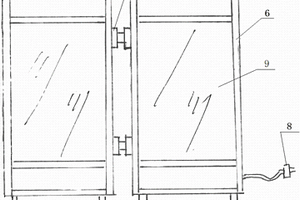

石墨烯纳米远红外负离子多功能电热屏风及其制备方法 1189

 0

本发明属于功能材料与电热元件领域，特别涉及一种石墨烯纳米远红外负离子多功能电热屏风及其制备方法。每个电热屏风单元主要包括：万向轮、屏风框、电源线、屏风隔板，屏风隔板安装于屏风框内侧，屏风框的底部设置万向轮，屏风框的侧面设置电源线，相邻电热屏风单元之间通过双向合页连接；屏风隔板为发热画板、胶层、保温层、背板构成，保温层的两侧分别通过胶层连接发热画板和背板。本发明以石墨烯为发热原料，与植物纤维复合制作出石墨烯纳米远红外负离子复合纤维导电发热层，再通过有机硅胶与无纺布棉布等复合制成各种形状的电热屏风，利用石墨烯透明导电特性作为电发热薄膜，具有发热效率高、发热均匀的显著特点。

中空MCM-48二氧化硅微球的制备方法 873

 0

本发明公开一种壳层具有MCM-48介孔结构的中空二氧化硅微球的制备方法，其采用软硬双模板法，其中以十六烷基三甲基溴化铵(CTAB)为软模板产生壳层的介孔结构，以未经任何修饰的聚苯乙烯微球(PS)为硬模板产生中空的结构。本发明的中空微球形貌完整，拥有1000～1800m2/g高比表面积，其壳层具有MCM-48介孔结构并且壳层厚度和空腔尺寸均可控制。该方法操作简便、条件温和、耗时短，便于生产，可广泛用于催化、吸附和医学等领域。本发明属于功能材料技术领域。

基于精密机械加工的微型热电器件制作方法 617

 0

本发明公开了属于功能材料的微加工和器件集成领域的一种基于精密机械加工的微型热电器件制作方法。该工艺的核心是热电堆(热电臂阵列)的制作，具体步骤为：先利用精密切割法分别在P、N型热电块体薄片上加工出一系列平行凹槽，然后在环氧树脂的润滑下插嵌复合，待固化后再沿垂直于这些沟槽的方向切割出一系列平行凹槽并填入环氧树脂，待再固化后经过抛光就可以制作出二维排布的热电臂阵列。通过后续的电极制作和封装工艺，就可以制作出适用于便携式电源或微区制冷的毫米尺度的微型热电器件。

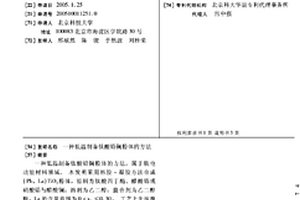

低温制备钛酸铅镧粉体的方法 802

 0

一种低温制备钛酸铅镧粉体的方法，属于铁电功 能材料领域。本发明采用溶胶－凝胶方法合成(Pb， La)TiO3粉体，原料为钛酸四丁 酯、醋酸铅或硝酸铅与醋酸镧；溶剂为乙二醇；螯合剂为乙二 醇胺，La的含量范围为0＜xLa ≤0.30。工艺上先按摩尔计量比1∶4将钛酸四丁酯溶于乙二醇 胺，搅拌混合均匀后将醋酸铅或硝酸铅与醋酸镧溶于乙二醇 中。将Ti溶液与Pb，La金属有机溶液混合，搅拌混合均匀后 冷却至室温。按照Ti离子与H2O 的摩尔比为4的计量比，向混合的溶液中加入去离子水。将最 终溶胶在170～180℃热处理，形成透明的凝胶后。保持温度在 170～180℃，直至干凝胶的形成。本发明大幅降低了(Pb， La)TiO3铁电材料的合成温度，且合成周期比较短，对于合成(Pb， La)TiO3铁电材料具有重要的应 用价值。

温度梯度法制备温度可调节宽波段反射液晶薄膜的方法 994

 0

本发明属于功能材料应用领域，提供了一种温度梯度法制备宽波段反射液晶薄膜的方法。首先将表面取向溶液涂在透明基板表面，然后烘干、摩擦取向、胶合组装成液晶器具。再调制一定比例的液晶、手性掺杂材料、可聚合单体、光引发剂等组成的温度响应性液晶预聚体，在混合均匀后灌注到液晶器具之中。然后引发液晶预聚体中单体聚合的同时，通过控制液晶薄膜上下表面的温度差，在液晶薄膜的内部形成温度梯度，从而诱导手性分子螺旋扭曲力的变化以及液晶的相转变等方式来产生螺距的梯度分布或者不均匀分布。通过原位聚合对液晶薄膜内螺距进行网络固定，从而实现宽波段反射的效果。本发明具有操作简单，成本低廉、可调控范围广等优点。

柔性导电浆料及柔性电路板 882

 0

本发明提供一种柔性导电浆料及柔性电路板，涉及功能材料技术领域。本发明提供的柔性导电浆料包括：第一聚合物、溶剂、导电填料、第二聚合物和固化剂，所述第一聚合物、所述第二聚合物与所述固化剂在加热固化的过程中发生反应，形成柔性的立体网状结构。本发明的技术方案能够提高柔性导电线路的柔性。

光子晶体功能化着色的丝蛋白纤维素柔性材料的制备方法 701

 0

本发明涉及一种光学可穿戴柔性复合材料，特别是涉及一种光子晶体功能化着色的丝蛋白纤维素柔性复合材料的制备方法，属于功能材料领域。该方法采用生物友好型的丝蛋白和纤维素作为原材料，利用光子晶体模板对材料进行功能化着色，操作简便，成本低廉，制备出的材料可以用于湿度、有机溶剂种类、有机溶剂中痕量水等的可穿戴裸眼检测。
