北京有色金属功能材料技术理论与应用

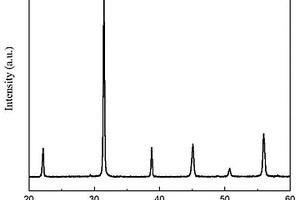

具有优异压电性能材料的制备方法 755

 0

本发明是一种具有优异压电性能的材料，属于压电功能材料领域。其特征是以PbO、NiO、In₂O₃、Nb₂O₅、TiO₂为前驱体，采用传统固相法制备xPb(In_1/2Nb_1/2)O₃‑yPb(Ni_1/3Nb_2/3)O₃‑(1‑x‑y)PbTiO₃压电陶瓷，要求0.15≤x≤0.25且0.45≤y≤0.55。按照xPb(In_1/2Nb_1/2)O₃‑yPb(Ni_1/3Nb_2/3)O₃‑(1‑x‑y)PbTiO₃称取符合化学剂量比的PbO、NiO、In₂O₃、Nb₂O₅、TiO₂，将称量好的样品在乙醇溶液中进行球磨1～24小时使其充分混匀，球磨后的粉体烘干后放到密封的坩埚中，在600～900℃温度范围内煅烧1‑12小时，煅烧后的产物在乙醇溶液中进行二次球磨1‑12小时，得到的粉体烘干后压制成片，最后在1100‑1300℃温度范围内烧结1‑15小时，冷却后即可得到优异压电性能的材料。该材料制备简单，成本低廉，易于大批量生产，因此具有更为宽广的科学研究与实用价值。

高强度低密度低膨胀铁镍合金及其制备方法 919

 0

本发明属于精密合金功能材料领域，特别涉及一种高强度低密度低膨胀铁镍合金及其制备方法；该软磁合金可用作高精度要求的仪表零件，包括民用量具、航天航空仪表、空间光学用零件等。该软磁合金化学组成成分按质量百分比为Ni 28.0‑40.0％，Co 3.0‑5.0％，Ti 2.0‑4.0％，Cu 0.4‑1.4％，Mn 0.1‑0.7％，C 0.15‑0.40％，P≤0.010％，S≤0.010％，余为Fe。本发明涉及的膨胀合金，密度为7.8g/cm³；膨胀性能α_20～100℃≤0.5×10^‑6/℃，可用作超低膨胀合金使用；拉伸性能超过700MPa，比传统超低膨胀合金高出近200MPa；同时，加工性能良好，将广泛应用于航空航天仪器仪表和空间光学等领域。

缓释抑菌防腐环保涂层的制备方法 805

 0

一种缓释抑菌防腐功能涂层的制备方法，属于功能材料领域。将硝酸银加入到溶剂型或水性涂料中；或者将纳米银、或者二氧化硅包覆纳米银的分散液添加到水性环氧清漆、水性环氧树脂涂料、或者水性丙烯酸面漆中制成抑菌面漆；加工必须使用去离子水，并且控制去离子水中的氯离子含量低于3ppm；银的最小抑菌浓度不低于10.0ppm；纳米银和二氧化硅包覆纳米银的分散液使用的是水‑乙醇溶液，当纳米银，或者二氧化硅包覆纳米银加入到水性涂料中进行搅拌时，有利于与涂料中的成膜有机物形成胶囊。在涂层固化成膜过程中，由于醇的挥发，有利于促使多孔胶囊的形成，生成的银离子向胶囊外扩散。

复合脐带间充质干细胞的神经损伤修复胶原支架材料 928

 0

本发明公开了复合脐带间充质干细胞的神经损伤修复胶原支架材料。本发明提供了一种功能胶原支架材料LOCC，由神经丝和包裹在其外的胶原管组成；所述神经丝为将离体牛筋膜依次用丙酮、脱氧胆酸钠水溶液、TritonX‑100水溶液、木瓜蛋白酶水溶液和胃蛋白酶水溶液浸泡，冻干后得到神经丝。本发明的实验证明了本发明首次制备了胶原支架材料，并将脐带间充质干细胞复合到胶原支架材料上，制备复合脐带间充质干细胞的神经损伤修复胶原支架材料；为未来复合脐带间充质干细胞的LOCC功能性胶原支架应用于临床提高了良好的技术支持，对于该功能材料在未来临床神经损伤修复的应用具有更为重要的现实指导意义。

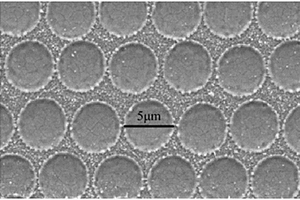

飞秒激光提高掺铝氧化锌薄膜光电性能的方法 802

 0

本发明提供一种基于电子动态调控的飞秒激光提高掺铝氧化锌薄膜光电性能的方法，属于功能材料技术领域，该方法基于飞秒激光微纳加工系统，包括以下步骤：将掺铝氧化锌沉积的基底样品清洗处理后放置在飞秒激光微加工光路中，飞秒激光器产生的飞秒激光经过物镜聚集到氧化铝材料上，通过调节飞秒激光的能量、重复频率以及基底样品位移速度等参数控制在样品表面的加工形貌。对比现有技术，本发明提供的方法可修复掺铝氧化锌表面缺陷，降低材料的方阻，提高其导电性能；同时样品表面所产生的加工形貌可降低表面的反射率，在太阳能电池应用中增强光的吸收，提高光电效率。

NiO纳米晶电致变色薄膜的制备方法 650

 0

一种NiO纳米晶电致变色薄膜的制备方法，属于功能材料技术领域。采用注入法制备出NiO纳米晶，加入适量的正己烷，超声分散后充分搅拌得到稳定的墨水。然后采用提拉法制备NiO纳米晶电致变色薄膜。本发明配制的墨水比较稳定，可以用于大面积制备NiO电致变色薄膜，为发展绿色环保、低成本、高变色性能的NiO电致变色薄膜技术提供新思路，可促进NiO电致变色薄膜材料及智能窗产业化快速发展。

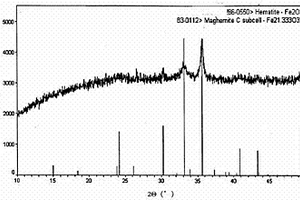

磁性氧化铁的制备方法及应用及其为活性组分的催化剂 634

 0

一种磁性氧化铁Fe21.333O32的制备方法，焙烧绿锈固体得到磁性氧化铁Fe21.333O32，并将得到的磁性氧化铁Fe21.333O32用于制备脱硫剂。现有技术中磁性氧化铁Fe21.333O32的制备方法时间长，因此本发明提供了一种步骤简单、制备时间短的脱硫剂功能材料制备方法及其产品，得到的脱硫剂产品可用于常温、中温脱硫。

软磁复合材料用绝缘铁粉的制备方法 592

 0

一种软磁复合材料用绝缘铁粉的制备方法，属于磁性功能材料和粉末冶金技术领域。工艺为：包覆过程是将工业化生产的浓度为0.1～5g/ml的高纯铁粉加入到0.002～0.05g/ml的氟钛酸或氟锆酸包覆液中，在20～70℃温度下搅拌反应5～60min，过滤洗涤，于50～120℃干燥即得到绝缘铁粉。优点在于，制备工艺简单、效率高、包覆完全，铁粉表面的绝缘包覆层能有效降低软磁复合材料粉芯的磁损耗，且粉芯综合磁性能可通过控制绝缘层厚度来调整。

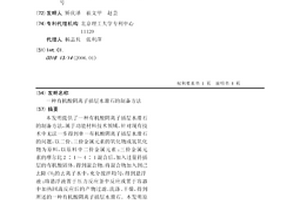

有机酸阴离子插层水滑石的制备方法 1130

 0

本发明提供了一种有机酸阴离子插层水滑石的制备方法,属于功能材料技术领域。针对现有技术中无法一步得到单一有机酸阴离子插层水滑石的问题,以二价、三价金属元素的氧化物或氢氧化物为原料,以原料中二价金属元素:三价金属元素的摩尔比2∶1～4∶1混合后,加入过量待插层的有机酸固体,得到混合物,将混合物加入到已去除CO2的去离子水中,充分搅拌均匀,得到悬浮液;将悬浮液置于压力反应釜中反应或置于容器中加热回流反应后的产物过滤、洗涤、干燥,得到所述的一种有机酸阴离子插层水滑石。本发明原料来源广泛、价格低廉,工艺流程简单,只需一步即可制备有机阴离子插层的水滑石。

由高岭土制备SAPO-20分子筛的方法 846

 0

一种利用高岭土制备SAPO-20分子筛的方法,其步骤包括:1)高岭土粉碎、焙烧;2)将高岭土原土或焙烧的高岭土与辅助铝源、辅助硅源、磷源、水和晶化导向剂按照一定比例和顺序配制成均匀料浆,并适当改变晶化导向剂的量以调整室温下料浆的pH值;3)将步骤2制备的料浆置于自压反应釜中在一定温度下水热晶化一定时间;4)将步骤3水热晶化后的物料过滤、洗涤、干燥得含晶化导向剂的分子筛原粉。利用廉价非金属矿产资源高岭土作为硅源和铝源,可大大降低材料的生产成本,超细SAPO-20分子筛有望用做有机催化、气体分离和储氢等多种功能材料。

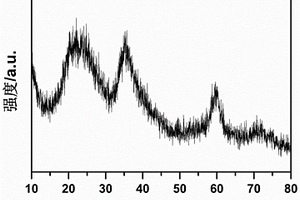

利用球磨法制备多孔硅酸镁的方法及制得的硅酸镁 1058

 0

本发明公开一种利用球磨法制备多孔硅酸镁的方法，涉及无机功能材料制备技术领域，本发明利用球磨机将原料混合进行反应，经离心烘干后得到多孔的硅酸镁粉体材料。本发明还提供由上述制备方法制得的硅酸镁。本发明的有益效果在于：本发明得到的硅酸镁为200nm左右的片状，比表面积达到800m²·g^‑1，具有孔结构较大，比表面积较大，表面带有电荷等优良特性。其中对于Cu²⁺的吸附率可以达到80％以上，最大吸附量可以达到223.05mg/g。对于亚甲基蓝的最大吸附量可以达到300mg/g。制备过程不需任何溶剂，不用加热处理，节能环保，易于大规模的应用和大规模工业化的生产，在污水的处理方面具有广阔的应用前景。

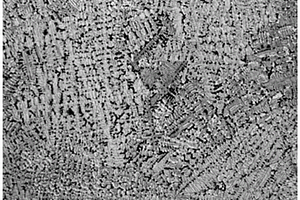

中熵高温合金金相腐蚀剂及腐蚀方法 1112

 0

一种中熵高温合金金相腐蚀剂及腐蚀方法，属于金属功能材料技术领域，采用金属腐蚀剂硫酸铜、盐酸、水、氯化铁和硝酸其配比为：硫酸铜5‑10g，盐酸15ml‑30ml，水10ml‑25ml，氯化铁2‑3g，硝酸2‑4ml混合配成腐蚀剂。将试样放入腐蚀剂中电解腐蚀，不锈钢钢板为阴极，试样为阳极，电解电压为1.5V～5V，电解电流为0.1A～0.3A，电解20s‑60s。取出样品后，用酒精清洗并吹干，在显微镜下观察其显微组织。优点在于，能够较清晰地腐蚀出中熵高温合金的组织形貌，方法简单易行。适用于多种成分中熵高温合金金相组织形貌的显示。

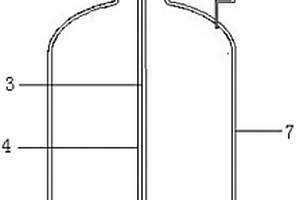

高效阻垢材料及其制备方法和应用 651

 0

本发明涉及阻垢功能材料技术领域，尤其是涉及一种高效阻垢材料及其制备方法和应用。包括载体和负载于所述载体表面的铝铁合金；所述载体包括按重量百分比计的如下组分：聚丙烯酸钠99.0％‑99.6％，陶瓷0.4％‑1.0％；所述聚丙烯酸钠的平均分子量为500‑2000。本发明的制备方法，包括如下步骤：(A)制备聚丙烯酸钠的晶体，在其表面涂覆陶瓷；(B)在涂覆有陶瓷的聚丙烯酸钠的晶体上沉积铝铁合金。本发明的高效阻垢材料可用于压力容器中，整个过程中无添加剂和释放物，避免了水体污染，达到食品级标准。

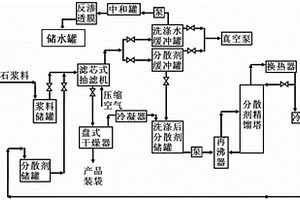

生产高分散水滑石粉体的工艺和成套工业装置 913

 0

本发明公开了属于无机功能材料工业化技术领域的一种生产高分散水滑石粉体的工艺和成套工业装置。所述的装置包括浆料储罐、滤芯式抽滤机、分散剂精馏系统、洗涤水再生系统、连续盘式干燥器；将水滑石浆料由浆料储罐进入滤芯式抽滤机进行抽滤，得到水滑石滤饼，产生的废水通过洗涤水再生系统得到净化后可再利用；然后直接加入有机分散剂与水滑石滤饼混合，在机械搅拌和/或压缩空气鼓泡条件下对水滑石进行改性，改性结束后用真空泵抽滤，将滤饼转移至连续盘式干燥器中进行干燥；整个工艺流程中使用过的有机分散剂经精馏系统回收再利用，避免了有机分散剂对环境造成污染，降低成本，简化生产流程，获得分散性好、高比表面积的水滑石产品，实现了大规模生产。

面向汽车贴膜的WO3电致变色器件的制备方法 837

 0

面向汽车贴膜的WO3电致变色器件的制备方法，属于功能材料技术应用领域。本发明以LiClO4溶解在PC+PMMA体系中所得到的凝胶为电解质，以沉积有变色薄膜的ITO/PET为变色结构层，以空白的ITO/PET为对电层，通过真空热处理形成稳定、凝固的电致变色器件。通过塑封胶对器件边缘进行密封，保持内部结构各物质的稳定性，提高器件的使用寿命。

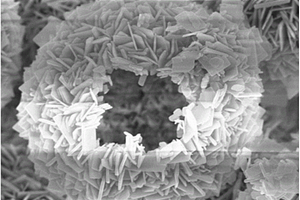

中空花状氢氧化镍微球复合材料及其制备方法与应用 848

 0

本发明属于电极功能材料领域，具体涉及一种中空花状氢氧化镍微球复合材料及其制备方法与应用。该制备方法包括配制硫酸镍、尿素、无患子皂苷和CTAB的反应混和物，将该反应混合物加入到溶剂中，搅拌均匀得到反应液；将所述反应液放置于高压反应釜中，控制反应温度为140‑190℃，反应一段时间后，经过冷却、洗涤、干燥，即得；所述溶剂为乙醇，或所述溶剂为水与乙醇的混合物。采用本发明方法制备的氢氧化镍形貌均一，具有优异的比表面积，且该制备方法工艺简单，具有良好经济效益和极大推广应用价值。

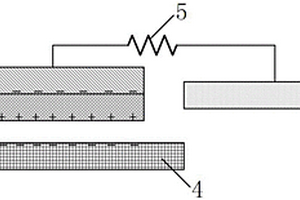

收集生物运动能量的摩擦式发电机及其使用方法 793

 0

本发明涉及一种基于摩擦起电及静电感应原理，用于收集生物运动能量及监测生物运动的摩擦式发电机，它包括脚底或生物体、贴于人体或生物体上的导电电极、普通地面、地或导体。所述的脚底为人脚底或生物体的脚掌，生物体为人或动物的身体，贴于人体或生物体上任意部位的导电电极作为生物体电极，从其引出导线通过负载与地或导体相连。本发明与传统的能量采集器相比，不需使用额外的功能材料、器件和导电电极，且有相当高的电压输出和很强的充电能力。本发明提出的制造方法简单、成本低、易于制作、可用性高，并且易于与传统电子器件集成。

用于生产多种牌号烧结钕铁硼磁体的合金铸片 771

 0

用于生产多种牌号烧结钕铁硼磁体的合金铸片，涉及5种钕铁硼合金铸片成 分及其配制多种牌号烧结钕铁硼磁体的生产方法，属于磁性功能材料领域。设计 5种钕铁硼合金铸片，分别是形成Nd2Fe14B主相的主体合金、形成高矫顽力辅助 合金、形成高居里温度辅助合金铸片和调节稀土总量的液相合金。通过5种钕铁 硼合金铸片配比，可以获得最大磁能积(BH)max为200kJ/m3～416kJ/m3、矫顽力iHc 为H、SH、UH、EH和TH系列、居里温度Tc为320℃～440℃的烧结钕铁硼磁体， 满足多有牌号烧结钕铁硼需求。本发明解决了一种性能的烧结钕铁硼产品对应一 种钕铁硼合金的“一一对应”生产模式，提高产品性能一致性，有效降低了产品 的制造成本。

自平衡高压高剪切反应釜及其在层状复合金属氢氧化物制备中的应用 932

 0

本发明公开了属于无机功能材料制备技术领域的一种自平衡高压高剪切反应釜并将其用于层状复合金属氢氧化物的制备。本发明创造性地将高剪切乳化机的机头置于反应釜内，将驱动系统置于反应釜外，利用自平衡机械密封装置维护体系压力稳定，解决了乳化机不能用于高压体系的难题，既保证了晶化反应在高压条件下进行，又实现了高剪切效果，使得高压高剪切晶化技术得以实施。该装置充分利用了大型装置可以加装大型外加设备的优势，消除了放大过程中的体积效应，使反应效果反而优于小试产品。采用该自平衡高压高剪切反应釜反应时间从过去24h缩短到2-6h，反应温度从180℃降低到140℃，得到了粒径较小、粒径分布较窄的层状复合金属氢氧化物产品。

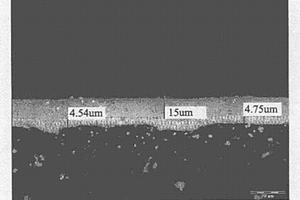

降低稀土永磁温度系数、提高抗腐蚀和力学性能的方法 957

 0

降低稀土永磁材料温度系数、提高其抗腐蚀和力学性能的方法,属于功能材料及其表面处理技术领域。主要应用于1:5型SMCO、2:17型SMCO和ND-FE-B等稀土永磁材料。在稀土永磁材料表面镀覆磁温度补偿合金,可以降低永磁材料的温度系数,提高永磁材料的温度稳定性、抗腐蚀能力和力学性能。磁温度补偿合金的成分:NI30%～50%,MO5%～15%,FE为余量。镀覆工艺采用磁控溅射和电镀方法。镀层的厚度为5ΜM～100ΜM。本发明的优点在于:明显降低磁温度系数,提高抗环境腐蚀能力,改善力学性能,而对磁性能影响较小。本发明工艺简单,质量稳定,适于工业化连续生产。

分步掺杂提高Sm5Co19合金矫顽力的方法 946

 0

一种分步掺杂提高Sm5Co19合金矫顽力的方法，属于功能材料技术领域。将合金铸锭破碎粉末与Hf粉末通过球磨混合均匀，然后将球磨粉末和多壁碳纳米管(CNT)混合均匀，最后利用放电等离子烧结方法将混合粉末烧结成型，获得Sm5Co19为基体的Sm-Co-Hf-CNT系块体材料，该方法得到的合金块体材料具有高的矫顽力。

可对磁场和/或电场响应的交联型的形状记忆聚氨酯及其制备方法 1044

 0

本发明涉及功能材料，特别涉及一种可对磁场和/或电场响应的交联型的形状记忆聚氨酯及其制备方法。本发明是以无机磁性粒子和/或无机导电粒子为填料，以硅烷氧基封端的聚氨酯预聚物为基体材料，经水解扩链交联反应将无机磁性粒子和/或无机导电粒子均匀分散在聚氨酯材料中制备得到；其中，本发明的形状记忆聚氨酯中的无机磁性粒子和/或无机导电粒子的含量为1～20wt％，交联聚氨酯的含量为80～99wt％。本发明的形状记忆聚氨酯具有纳米孔和微米孔的多孔结构或具有密实结构。本发明中无机磁性粒子和/或无机导电粒子的加入，使形状记忆聚氨酯材料能够在交变磁场/或电场中发生形状回复，方便实现形状记忆功能。

提升混凝土抗裂性的复合材料及其制备方法与应用 1060

 0

本发明公开了一种提升混凝土抗裂性的复合材料及其制备方法，由60‑70％碳酸钙晶种和30‑40％碳酸钙晶须在粉体混合设备内以20‑60r/min转速混合均化制成。本发明将石粉进行化学结晶诱导和物理粒度优化，设计成具有纤维结构和超细结构的复合功能材料，依据不同种类混凝土的技术要求进行合理比例掺配，以此充分发挥本发明在水泥混凝土中的正效应，从塑性阶段和硬化服役阶段提升混凝土全生命抗裂性能。

电致变色电池的制备方法 726

 0

一种电致变色电池的制备方法，属于功能材料技术领域。通过溶胶凝胶法结合旋涂的方法在导电玻璃上制备出具有电致变色特性的薄膜电极。之后用刮涂的方法制备出具有多孔结构的柔性离子导体膜。以上述电致变色薄膜电极以及吸附电解质的离子导体膜为基础，进行器件的组装，得到了集成电致变色和能量储存于一体的电致变色储能电池。

水处理用高通量二维黏土基分离膜的制备方法 786

 0

一种水处理用高通量二维黏土基分离膜的制备方法，属于功能材料技术领域。本发明基于黏土(如蒙脱土、高岭石、水滑石以及蛭石等等)基材料，旨在制备一种高通量的二维分离膜，并将其应用于水处理，以突出其成本优势。首先将黏土基材料均匀分散剥离，然后通过酸性溶液进行刻蚀，使原本的层状二维材料表面产生纳米孔，从而缩短离子输运的路程，降低膜电阻，从而达到较高的离子通量；由于黏土材料的强度较低，随后将刻蚀后的黏土基材料与增强剂进行结合，得到具有高强度、高通量的二维黏土基分离膜。

层状中高介电常数低损耗微波介质陶瓷及其制备方法 715

 0

本发明公开了属于电子功能材料与器件技术领域的一种层状中高介电常数低损耗微波介质陶瓷及其制备方法。该陶瓷材料由A基片和B基片层状粘合而成，其中A基片由质量百分比为16％～17％的BaO、6.5％～45％的Sm2O3、8.5％～37％的Nd2O3、36％～40％的TiO2和0.0％～3.0％的Al2O3构成，B基片由质量百分比为21％～22％的CaO、29％～30％的Sm2O3、30％～50％的TiO2和0.0％～18％的Al2O3构成；这种微波介质陶瓷材料的介电常数为60～80，Q×f值为13000～22000GHz，谐振频率温度系数为‑5～+5ppm/℃。本发明制备的层状结构微波介质陶瓷材料的综合性能优于现有的中高介电常数微波介质陶瓷材料，制备方法避免了两种基片材料在高温下可能发生的化学反应，在介质谐振器、滤波器等微波器件制作领域有良好的应用前景。

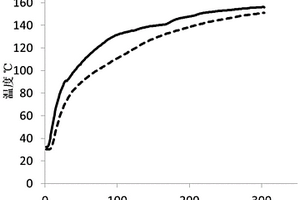

高温蓄热材料及其制备方法和复合材料及其应用以及高温蓄热装置 952

 0

本发明涉及功能材料领域，公开了一种高温蓄热材料及其制备方法和复合材料及其应用以及高温蓄热装置。其中，该方法包括：(1)将碳质粘结剂、碳质导热组分和无机添加剂进行混合；(2)将步骤(1)得到的混合物料进行模压；(3)将步骤(2)得到的模压块体进行高温热处理。该高温蓄热材料同时具有高热导率、高密度和高比热以及优良的高温稳定性，能够适应于更高的使用温度，以及具有更快的升温速度。

三维石墨烯/COFs复合材料、及其制备方法和应用 847

 0

本发明涉及环境功能材料技术领域，具体而言，涉及三维石墨烯/COFs复合材料、及其制备方法和应用；该制备方法包括：将三维石墨烯水凝胶悬于二甲基亚砜中，混入含有均苯三甲醛和联苯胺的二甲基亚砜溶液，滴加冰醋酸，常温搅拌至有绿色絮状复合材料生成。本发明的方法能减小能耗的投入，满足绿色环保、经济效应的需求；且该发明的方法制得的三维石墨烯/COFs复合材料能够应用于有机磷的高效富集和分离。

颜色多变、循环稳定的PANI电致变色薄膜的制备方法 797

 0

颜色多变、循环稳定的PANI电致变色薄膜的制备方法，属于功能材料技术应用领域。首先配制硫酸的乙醇溶液，加入苯胺单体，得到电沉积PANI前驱体溶液；采用电沉积PANI前驱体溶液进行电沉积，再以硫酸乙醇溶液为电解质进行循环伏安测量。在不同电压下聚苯胺薄膜颜色从浅黄色变为绿色，再变为蓝色，颜色变化多样。本发明制备的PANI薄膜循环稳定性好、均匀性好。

高流动性耐高温粘结NdFeB预制磁粉的制备方法 1003

 0

一种高流动性耐高温粘结NdFeB预制磁粉的制备方法，属于功能材料技术领域。本发明通过改变混粉工艺，在高耐温液体粘结剂混合NdFeB磁粉的表面再混合一层固体粉末粘结剂，一方面能够大幅度的提高粉末流动性能，另一方面也能保持其粘结体系的力学性能及耐温性能，使其工作环境温度达到200℃。在整个实施过程中，操作简单、适合大规模生产，具有较高的经济价值，在永磁材料领域具有较大的应用空间。
