湖北有色金属复合材料技术理论与应用

用于选择性激光烧结新型尼龙复合材料及其制备方法 981

 0

本发明公开了一种用于选择性激光烧结新型尼龙复合材料及其制备方法，该新型尼龙复合材料由以下原料组份组成：尼龙粉末50‑70％、玻璃微珠10‑30％、硅灰石10‑30％、增韧剂1‑2％、抗氧剂1‑2％。本发明的用于选择性激光烧结新型尼龙复合材料该新型尼龙复合材料热变形温度高、延展性好、能提高产品烧结成型性能，制作工艺简单、成本低。

用于制动器的离子聚合物复合材料及其制备方法 869

 0

针对现有技术的电活性聚合物制动器电力耦合弱,电极寿命短的弱点,提供一种以两层离子聚合物接枝碳纳米管毡为电极层,中间夹有碳纳米管增强离子交换膜的聚合物复合材料。其制备方法是:首先制备离子聚合物接枝碳纳米管;离子聚合物接枝碳纳米管毡;离子交换膜;最后将离子聚合物接枝碳纳米管毡用聚乙烯醇水溶液粘结离子交换膜两面热压,即形成三明治结构的离子聚合物复合材料。此材料优越性在于离子交换膜具有较大离子交换能力,使制动器具有较大应变,改善了制动器的电力耦合效率及制动器握力。

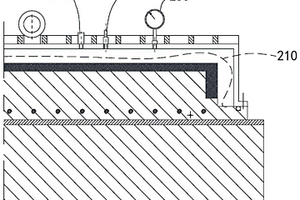

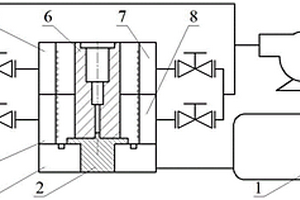

复合材料成型模具及复合材料成型方法 1016

 0

本发明公开一种复合材料成型模具及复合材料成型方法，涉及复合材料成型技术领域，解决了现有技术中复合材料产品成型由于尺寸较大而引起的机器不适的技术问题。包括相互固定的凸模和凹模，凸模设有型芯，凹模设有型腔，型腔于凹模形成型腔壁，型腔内固定设有真空袋，真空袋与型芯围合形成封闭的成型腔室，真空袋与型腔壁围合形成封闭的加压腔室，成型腔室内进行预浸料铺层，凹模设有充放气阀，充放气阀与加压腔室连通，凸模设有热交换管和抽真空管，热交换管与模温机的导热油管路连通，抽真空管一端与成型腔室连通。其利用现有的模温机、真空泵和加压气源，具有结构简单、制造方便、成本低的特点，适用性强，尤其针对尺寸大的复合材料产品成型。

压电纤维复合材料的制备方法与压电纤维复合材料 1053

 0

本发明提供了一种压电纤维复合材料的制备方法与压电纤维复合材料，涉及功能材料技术领域，压电纤维复合材料的制备方法包括：将未极化的压电复合结构沿堆叠方向进行切割，获得压电复合模块；在压电复合模块的切割面上覆盖电极并进行极化，获得极化后的压电复合模块；将若干个极化后的压电复合模块沿垂直于切割面的方向堆叠排列，并在相邻表面上涂覆聚合物胶液，获得第二叠层结构；将第二叠层结构进行固化，获得极化后的压电复合结构，解决了传统的压电纤维复合材料制备过程中，压电纤维极化不均匀，导致难以充分的极化，从而降低了复合材料的柔韧性与稳定性的技术问题。

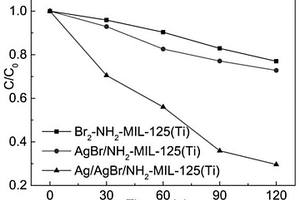

Ag/AgBr/NH₂-MIL-125(Ti)复合材料及其原位制备方法和应用 921

 0

本发明涉及一种Ag/AgBr/NH₂‑MIL‑125(Ti)复合材料及其原位制备方法和应用，属于复合材料技术领域。本发明方法包括：(1)通过溶剂热方法合成Br₂‑NH₂‑MIL‑125(Ti)分散液；(2)将硝酸银与Br₂‑NH₂‑MIL‑125(Ti)分散液搅拌反应6～24h；然后将所得产物进行过滤、洗涤后分散于去离子水中，氙灯全谱光照20～40min，洗涤、干燥得到目标产物。本发明方法可原位生成AgBr，由于‑Br基团的均匀分散，生成的AgBr也分散均匀，而且粒径较小，从而保证了Ag/AgBr等离子体在NH₂‑MIL‑125(Ti)上的分散性，提高Ag/AgBr等离子体活性位点。

高延性水泥基复合材料用改性聚乙烯醇纤维、改性方法及其复合材料 1036

 0

本发明涉及高延性水泥基复合材料用改性聚乙烯醇纤维、改性方法及其复合材料，所述的对纤维进行改性是为了改善纤维与水泥基体的界面性能，具体的是将聚乙烯醇纤维加入KMnO4/H2SO4溶液中，预处理一段时间后，然后在纤维表面包覆上一层石墨粉，所得到的处理后的纤维能改善纤维与水泥基体的界面性能且改善纤维的分散性，提升纤维增强水泥的强度与延性。

网络状等级孔结构Mn2O3/C复合材料及其制备方法 927

 0

本发明公开了一种网络状等级孔结构Mn2O3/C复合材料，它由Mn2O3表面均匀包覆一层碳层而成，呈连续三维网络状等级孔结构，等级孔结构包括大孔和小孔，大孔孔径为20～30nm，小孔孔径为2～5nm，其中Mn2O3属于立方晶系，Ia?3空间群。所述网络状等级孔结构Mn2O3/C复合材料的制备方法如下：将三辛胺作为溶剂，无水醋酸锰作为锰源，在氮气保护的气氛下加热进行保温反应，得到棕褐色的MnO沉淀，将此沉淀置于空气气氛中进行煅烧即得最终产物。本发明涉及到的原料常见无毒、转化率高、产量大，且反应简单易行，在能量储存领域有较好的前景。

纳米级碳酸钙改性植物纤维粉及其与塑料的复合材料 980

 0

一种纳米级碳酸钙改性植物纤维粉,利用纤维材料的多孔性及纳米级碳酸钙粒子的高吸附性,将纳米级碳酸钙与植物纤维粉混合,使纳米级碳酸钙充分载入纤维材料,得到改性植物纤维粉。再将改性植物纤维粉、塑料或废旧塑料、纳米级碳酸钙、超细氢氧化铝、氯化聚乙烯、石蜡高速混合后放入低速混合机冷却混合后,放入马来酸酐及过氧化二异丙苯继续冷却混合,得到复合材料初混料;初混料经挤出机挤出造粒可得纳米级碳酸钙改性植物纤维粉/塑料复合材料专用料。本发明与现有木/塑料材料相比具有成型加工性能好、挤出无炭化,产品耐冲击性能高、表面光泽度高、木质感强、阻燃等特点。能广泛用于建筑装饰材料、建筑模板、铁路枕木、工业托盘等。

碳修饰MoS2/MoO2双相复合材料及其制备方法 864

 0

本发明公开了一种碳修饰MoS2/MoO2双相复合材料及其制备方法，属于电化学和新能源材料领域。本发明直接将氧化石墨烯与碳纳米管、钼酸铵、硫脲混合，用稀盐酸与氢氧化钠调节溶液的酸碱度，之后经搅拌、超声后水热。水热得到的产物用去离子水和无水乙醇清洗数次后进行常温真空干燥，之后在气氛保护下煅烧即得到目标产物。通过调节混合液酸碱度，可以一步制备出MoS2/MoO2双相的泡沫状复合材料。层状的石墨烯与棒状碳纳米管在材料内部形成稳定的三维导电网络，二硫化钼提供了高的比电容，二氧化钼提高材料的导电性。该泡沫复合材料作为锂离子电池负极材料，表现出了高的比容量和优异的循环稳定性。

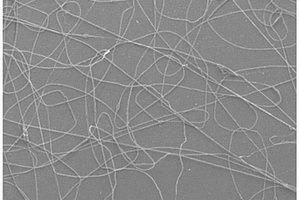

制备聚氨酯复合材料的方法及该方法获得的复合材料 1038

 0

本发明公开了一种制备聚氨酯复合材料的方法及该方法获得的复合材料，通过采用透水透气和吸水性优良的聚氨酯成型超薄薄膜作为聚氨酯复合材料的吸收层，利用静电纺丝技术将聚氨酯制成具有微孔结构可以载药的载体层，进而制备出聚氨酯复合材料。吸收层厚度较薄，并且具有良好的保湿性；载体层有微孔结构，具备良好的透气性，同时承载药物，可以与伤口直接接触。该聚氨酯复合材料能够保持伤口处于适度的湿润和透气的环境，其承载的药物对伤口的愈合也有促进作用。

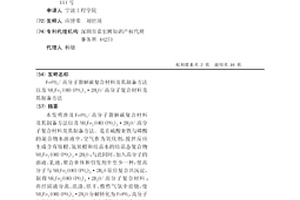

FePO4/高分子裂解碳复合材料及其制备方法以及NH4Fe2(OH)(PO4)2·2H2O/高分子复合材料及其制备方法 845

 0

本发明涉及FePO4/高分子裂解碳复合材料及其制备方法以及NH4Fe2(OH)(PO4)2·2H2O/高分子复合材料及其制备方法。是在硫酸亚铁与磷酸的混合物水溶液中，空气作为氧化剂，搅拌反应生成含有铵根、氢氧根和结晶水的结晶态复合物NH4Fe2(OH)(PO4)2·2H2O；与此同时，加入高分子的溶液、乳液、聚合单体和引发剂中至少一种，使高分子与NH4Fe2(OH)(PO4)2·2H2O原位复合共沉淀，制得NH4Fe2(OH)(PO4)2·2H2O/高分子复合材料；再经固液分离、洗涤、烘干、惰性气氛中焙烧，使NH4Fe2(OH)(PO4)2·2H2O分解转化为FePO4，高分子热裂解为碳，制得FePO4/高分子裂解碳复合材料。该FePO4/高分子裂解碳复合材料为前驱体制备所得磷酸铁锂正极材料的导电性显著改善，有利于提高材料的高倍率性能和低温性能；是制备磷酸铁锂正极材料更理想的前驱体。

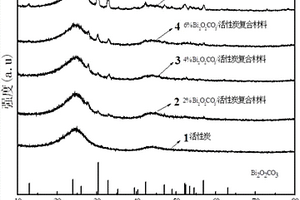

负载Bi2O2CO3析氢抑制剂的活性炭复合材料及制备方法 803

 0

本发明公开了一种负载Bi2O2CO3析氢抑制剂的活性炭复合材料及其制备方法，其中活性炭与Bi2O2CO3析氢抑制剂的质量比范围为1∶0.01～1∶0.1；方法包括：(1)取0.014～0.056g Bi2SO4和0.5g活性炭作为原料，将其溶于65ml蒸馏水中充分搅拌后，滴入浓度为0.5mol/L KOH溶液，获得PH＝11～12的混合溶液；(2)将混合溶液转移至聚四氟乙烯为内衬的100ml反应釜中进行水热反应后获得水热产物；(3)将水热产物进行洗涤过滤并干燥后获得含量为2％～8％Bi2O2CO3的改性活性炭复合材料。本发明利用水热法制备负载Bi2O2CO3析氢抑制剂的活性炭复合材料，方法简便，易操作，并且使Bi2O2CO3析氢抑制剂在活性炭上原位生成，分布更加均匀且两者之间具有更强的结合力，从而能够取得更好地析氢抑制效果。

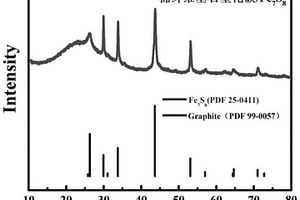

生物质基石墨化碳/Fe₇S₈复合材料的制备方法 930

 0

本发明提供了一种生物质基石墨化碳/Fe₇S₈复合材料的制备方法。所述方法包含如下步骤：1、生物质材料的预处理；2、铁离子处理；3、石墨化处理；4、硫化处理。该方法采用两步煅烧法制备出了生物质基石墨化碳/Fe₇S₈复合材料，第一次煅烧工艺形成石墨化碳/Fe₃C中间物质，使铁元素与碳基底发生化学键合作用，第二次煅烧处理可以使Fe₃C原位转化Fe₇S₈纳米粒子，且被石墨化碳包覆的复合结构。所得产物可以直接作为锂离子电池负极材料使用，不需要酸洗、水洗等后处理步骤。该方法工艺过程简单，采用价格低廉的生物质为碳源，对环境友好，可进行大规模制备。所制备的生物质基石墨化碳/Fe₇S₈复合材料作为锂离子电池负极材料表现出优异的循环稳定性和倍率性能。

Cu2-xSe/石墨烯复合材料及其制备方法 814

 0

本发明公开了一种Cu2-xSe/石墨烯复合材料，由Cu2-xSe纳米颗粒和石墨烯复合而成，Cu2-xSe纳米颗粒均匀分布在石墨烯表面；所述Cu2-xSe纳米颗粒中，x选自0～0.2。本发明采用低温湿化学法一步制备Cu2-xSe/石墨烯的复合材料，涉及的工艺简单、耗能低、成本小、制备周期短、适用于工业大规模生产。制得的Cu2-xSe/石墨烯复合材料具有较高的电导率，在热电材料领域具有重要应用前景。

硒化铅量子点-石墨烯复合材料及其制备方法 1032

 0

本发明提供了一种硒化铅量子点负载石墨烯复合材料及其制备方法，采用离子络合方法及氧化石墨烯片为硬模板制备。首先利用可溶性铅盐与氧化石墨烯中的羧酸基团的络合和静电作用，将铅离子固定在氧化石墨烯的表面，然后缓慢滴加少量碱性溶液，氢氧根离子和羧酸根离子间的静电排斥作用使得氧化石墨烯片层间保持一定间距；在氮气保护下制备硒的前驱体溶液，并将其加入氧化石墨烯?铅离子络合物中回流反应；再加入还原剂将其中的氧化石墨烯片还原，制得硒化铅量子点负载石墨烯复合材料。本发明制备条件简单，操作便利，可多次重复，所得石墨烯?量子点复合材料不仅具有石墨烯的高电子传输性能，而且具较高的赛贝克系数，在热电领域具有较好的应用前景。

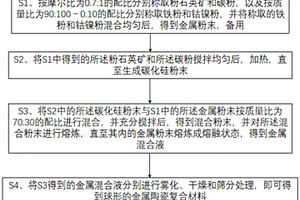

用粉石英矿生产的3D打印金属陶瓷复合材料及其制备方法 845

 0

一种用粉石英矿生产的3D打印金属陶瓷复合材料，其为球状结构，所述金属陶瓷复合材料由质量比为70:30的碳化硅粉末和金属粉末组成，其中，所述碳化硅粉末由摩尔比为0.7:1的粉石英矿和碳粉组成，所述金属粉末由质量比为90:100～0:10的铁粉和钴镍粉组成。发明得到的金属陶瓷复合材料，具有高强度、抗腐蚀强、松装密度高和流动性好的优点，此外，本发明中的金属陶瓷复合材料中金属材料的含量低，还具备高强度、轻量化的优点。

三维-锑/碳网络结构复合材料及其制备方法和应用 1039

 0

本发明涉及三维-锑/碳网络结构复合材料及其制备方法，该材料可作为钠离子电池负极活性材料，其具有连续碳骨架网络结构，其上分布有0.5-2μm的孔隙，活性物质锑颗粒均匀嵌入在碳骨架网络结构中，锑颗粒大小为50-200nm，本发明主要是通过简单易行的冷冻干燥法结合高温煅烧法制备了三维-锑/碳网络结构复合材料，其作为钠离子电池负极活性材料时，表现出循环稳定性好、容量高、倍率性能好的特点；其次，本发明工艺简单，通过简单易行的搅拌混合即可得到前驱体溶液，对溶液进行冷冻干燥结合后续煅烧工艺即可得到三维-锑/碳网络结构复合材料。该方法可行性强，易于放大化，符合高效化学的特点，利于市场化推广。

用锰酸锂与稀土氧化物复合材料制造低温固体氧化物燃料电池 1065

 0

本发明公开了一种用锰酸锂与稀土氧化物复合材料制造低温固体氧化物燃料电池，其电解质单部件材料是多重复合材料，1、选自Li、Na、K、Ca、Sr、Ba、Zn、Mg、Bi、Al、Zr、Ti、Si或Sn中任何两种或者两种以上元素的金属氧化物，摩尔比例为1-99%；2、进一步加入1—95%的稀土氧化物组成复合材料；3、再进一步加入1—95%的锰酸锂形成多重复合材料。上述多重复合材料用溶胶-凝胶法和燃烧法制备。本发明的多重复合材料组装成三部件和单部件燃料电池，可在300-550?C输出功率密度30-220毫瓦/平方厘米。由于采用了廉价的锰酸锂作原料，使固体氧化物燃料电池得成本低、工作温度低。使用效果好。便于大量推广使用。

聚3-己基噻吩/碳纳米管复合材料及制备方法 1019

 0

本发明公开了一种聚3-己基噻吩/碳纳米管复合材料及制备方法。所述复合材料中含有聚3-己基噻吩30wt％至80wt％以及均匀分散的碳纳米管1wt％至15wt％，所述碳纳米管形貌完整，其直径在40nm至60nm之间，其长度在5μm至15μm之间，所述碳纳米管表面包覆有厚度在3nm至10nm之间的聚3-己基噻吩。其制备方法包括以下步骤：(1)将聚3-己基噻吩和高分子量聚合物均匀分散于有机溶剂中；(2)利用高能超声波将碳纳米管均匀分散于步骤(1)中制得的聚3-己基噻吩/高分子量聚合物混合溶液中；(3)浇铸或者纺丝成型，即得到所述聚3-己基噻吩/碳纳米管复合材料。本发明提供的复合材料，其中碳纳米管形貌完整且分散均匀，取得了良好的电学、力学和导热等综合性能。

石墨烯-钼酸铋钠纳米复合材料及其制备方法和应用 966

 0

本发明公开了一种石墨烯‑钼酸铋钠纳米复合材料及其制备方法，其制备方法如下：先以石墨烯、硝酸铋、乙二醇为原料溶剂热反应合成石墨烯‑乙二醇铋复合物，再将石墨烯‑乙二醇铋复合物超声波震荡均匀分散在钼酸钠水溶液中，然后水热反应得到石墨烯‑钼酸铋钠纳米复合材料。本发明制备石墨烯‑钼酸铋钠纳米复合材料方法简单，反应条件温和、能耗小，所得材料为纳米级复合材料，具有很高的气敏性能，可用作乙醇、丙醇、丁醇等醇类气敏材料。

三维磁性石墨烯复合材料的制备方法 986

 0

本发明公开了一种三维磁性石墨烯复合材料的制备方法，属于石墨烯制备领域。所述制备方法包括：向氧化石墨烯的水溶液中加入四氧化三铁纳米颗粒和十六烷基三甲基溴化铵，经过超声后，得到混合溶液；将所述混合溶液进行预冷，得到预冷固体产物；将所述预冷固体产物进行冷冻干燥，得到固体产物；提纯所述固体产物，得到三维磁性石墨烯复合材料。该制备方法不需要大量的还原试剂，这可以避免还原剂污染环境，同时制备过程可在常温下进行，这可以减少能耗。

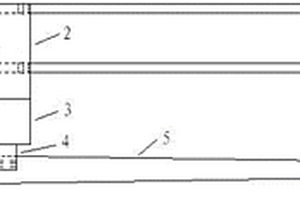

复合材料电杆表面筛砂装置及利用该装置制备复合材料电杆表面防滑层的方法 781

 0

本发明涉及一种复合材料电杆表面筛砂装置及利用该装置制备复合材料电杆表面防滑层的方法，所述装置包括两条平行于复合材料电杆(5)的轨道(1)及小车(2)，小车(2)朝向复合材料电杆(5)一端设置有筛砂机(3)，筛砂机管口(7)处连接有向下的出砂管(4)，出砂管管口正对复合材料电杆(5)上方。利用该装置制备复合材料电杆表面防滑层的过程中，采用常规方法缠绕电杆后，直接在电杆表面均匀筛砂，使复合材料电杆(5)表面均匀粘附一层砂粒，砂粒一部分嵌入杆身树脂层，一部分外露，在后续加热固化过程中进一步与树脂层紧密结合，得到防滑层与电杆一体成型的复合材料电杆，砂粒嵌入电杆中，整体结构更加稳固。

花状Au-SnO2复合材料及其制备方法和应用 678

 0

本发明公开了一种花状Au?SnO2复合材料及其制备方法和应用，所述花状Au?SnO2复合材料的尺寸为1～2μm，它由纳米金负载在由30～60nm?SnO2纳米片自组装形成的花状二氧化锡的表面而成。其制备方法包括以下步骤：首先通过水热法合成由SnO2纳米片自组装成的花状SnO2，将其作为前驱体，然后对其进行Au负载，得到花状Au?SnO2复合材料。本发明涉及的制备方法简单，反应条件温和，制备的花状Au?SnO2复合材料尺寸可控、比表面积高，将其制备成气敏元件，对甲醛气体表现出了选择性好、灵敏度高、响应?恢复时间短等优点。

高比表面积Al2O3/SiO2/C球复合材料及其制备方法 925

 0

本发明提供一种高比表面积Al2O3/SiO2/C球复合材料及其制备方法。该材料由C球构成骨架，SiO2分布于C球表面和内部，Al2O3分布于C球的表面，其比表面积高于800m2·g‑1。该材料制备方法：先以间苯二酚‑甲醛为聚合物前驱体，原硅酸四乙酯(TEOS)为Si源和十六烷基三甲基溴化铵(CTAB)作为表面活性剂，经水热反应、离心分离、洗涤、干燥、高温煅烧及碱刻蚀处理后得到SiO2/C球复合材料；然后将SiO2/C球复合材料均匀分散在异丙醇铝的乙醇溶液中，再经分离、干燥、高温锻烧后即得。本发明提供的材料结合三种材料的优点，具有分等级大孔‑介孔结构，比表面积高，表面Si/Al比和酸碱属性可调控，适合于做吸附剂、催化剂和催化剂载体等，制备工艺简单、成本低廉，适合于工业化生产。

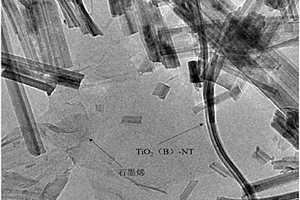

石墨烯/超长TiO2(B)纳米管复合材料及其制备方法 680

 0

本发明涉及一种石墨烯/超长TiO2(B)纳米管复合材料及其制备方法，技术方案包括长链钛酸纳米管前驱体的制备、氧化石墨烯的制备和石墨烯/超长TiO2(B)纳米管复合材料的制备，本发明方法工艺简单可控、反应条件温和、对环境友好、生产成本和运行成本低，制得的石墨烯/超长TiO2(B)纳米管复合材料具有超长TiO2(B)纳米管结构、导电性能优异，能显著提高锂离子电池电化学性能。

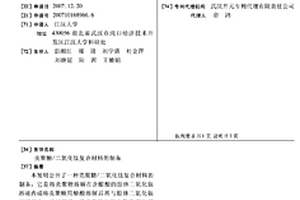

壳聚糖/二氧化钛复合材料的制备 623

 0

本发明公开了一种壳聚糖/二氧化钛复合材料的制备，它是将壳聚糖溶解在含醋酸的胶体二氧化钛溶液内或将壳聚糖用醋酸溶解后再与胶体二氧化钛溶液混合，通过搅拌，使壳聚糖均匀分散在TiO2胶体溶液内，从而得到均匀的壳聚糖/TiO2混合溶液；混合液内壳聚糖的质量百分比为1～10％，TiO2的质量百分比为0.5～20％；混合液体经脱气后进行固结制成壳聚糖/二氧化钛复合材料。该方法制备的复合膜为透明或半透明的。本发明的制备方法简单，原料价廉，来源丰富，TiO2以纳米尺寸均匀分布在复合材料内。所制产品的用途广泛，对甲基橙等染料废水有良好的光催化降解特性等。本发明的复合材料可用作室内空气净化剂、工业污水处理剂、抗菌膜、自洁纤维和抗菌纤维等。

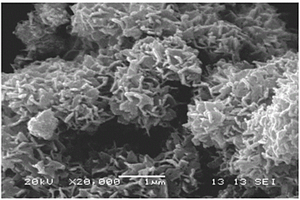

分级结构MoS2/Cu2S复合材料及其制备方法 828

 0

本发明公开了一种分级结构MoS2/Cu2S复合材料，它为由MoS2纳米片和Cu2S纳米片组装而成的呈花状结构的微纳米球，它以钼源、硫源、铜源和还原剂为原料进行水热反应而成。本发明利用水热法制备MoS2/Cu2S复合材料，涉及的原料来源广、成本低，工艺简单易行，产量大，可解决目前MoS2与其他材料复合的难点，并可改善MoS2在催化反应过程中电导率低的问题，所得复合材料表现出优异的光催化性能和电催化性能，适合推广应用。

纳米碳化硅颗粒增强锌铝基复合材料及其制备方法 874

 0

本发明涉及一种纳米碳化硅颗粒增强锌铝基复合材料及其制备方法。其技术方案是：所述复合材料以锌和铝为基，以镁为主要合金元素，通过加入锶、钛、硼和稀土镧等微量合金元素、以及纳米碳化硅颗粒，通过球磨法合成锌‑纳米碳化硅中间载体，然后将锌‑纳米碳化硅中间载体进行冲蚀，得到复合熔液；再将复合熔液在浇铸设备中成型和稳定化处理，得到纳米碳化硅颗粒增强锌铝基复合材料。本发明具有工艺简单和制备成本低的特点，所制备的纳米碳化硅颗粒增强锌铝基复合材料的增强体颗粒分布均匀，复合材料的塑性、韧性和耐磨性能优良，质量稳定。

以Ti3SiC2为润滑相的M50基自润滑复合材料及其制备方法 781

 0

本发明涉及一种以Ti3SiC2为润滑相的新型M50基自润滑复合材料，它以M50钢为基体材料，以Ti3SiC2为润滑相，润滑相的质量为基体材料质量的(8.0‑12.0)wt.％，由采用水气联合雾化法制取含Ti3SiC2的M50球形粉末，再采用3D打印制备得到M50‑Ti3SiC2自润滑复合材料。本发明制备的一种以Ti3SiC2为润滑相的新型M50基自润滑复合材料具有优良的摩擦学性能，制备过程周期短，工艺参数容易控制，适用于规模化批量生产。

磷/锡复合材料和异质结磷/锡/碳复合材料及其应用 764

 0

本发明公开了磷/锡复合材料和异质结磷/锡/碳复合材料及其应用，磷/锡复合材料的制备方法为：将锡粉和磷粉混合均匀，得到混合粉末，将混合粉末放入真空状态下的石英管中，密封石英管，将石英管放入高温管式炉中进行高温固相反应，采用梯度程序升温的方法升温至420‑460℃，升温速率为2‑3℃/min，并在420‑460℃下保温3‑7天，待反应完成后，直接取出石英管进行淬火冷却即可。异质结磷/锡/碳复合材料的制备方法为：在惰性气体气氛下，将磷/锡复合材料和炭黑混合后进行球磨，球磨完成后静置，静置使所得混合物的活性降低，静置完成即可。磷/锡复合材料和异质结磷/锡/碳复合材料在水系粘结剂中表现出有良好的电化学性能，可用于制备锂离子电池负极。
