全部
▼
热搜：
924
0
本实用新型公开了一种能够较好的利用锂矿焙烧烟气的硫酸法制备碳酸锂工艺中的锂矿焙烧烟气处理系统，包括：高温烟气除尘设备、洗涤水加热装置以及风机；高温烟气除尘设备的待除尘烟气输入端与锂矿焙烧炉的高温烟气输出端相连；洗涤水加热装置具有实现间壁换热的第一流路和第二流路，第一流路的输入端与高温烟气除尘设备的已除尘气体输出端相连，第一流路的输出端与风机相连，第二流路的输入端与洗涤水供应源相连，第二流路的输出端与硫酸法制备碳酸锂工艺中的碳酸锂洗涤设备相连。由于采取了先除尘后换热的方式，从而避免了洗涤水加热装置中的换热壁被高温粉尘击穿的问题，且使从锂矿焙烧炉排放的高温烟气传导到洗涤水的热量得到更充分的利用。
961
0
一种用于制备锂电池负极材料的钛酸锂及制备方法和应用，涉及锂离子电池的负极材料制备技术领域。所述钛酸锂通过调控酸化处理的偏钛酸与锂源的比例，碳源的添加量和种类，将偏钛酸，锂源，碳源，混合均匀后，经煅烧后得到优良性能的钛酸锂。在钛酸锂颗粒表面包覆一层碳层有利于提高颗粒表面的电子导电性，表面包覆碳层这种改性方法得到具有优异循环和倍率性能的钛酸锂负极材料，且制备方法简单，成本低廉，绿色环保。
1003
0
本发明公开了一种掺杂富锂尖晶石型钛锂氧化物吸附材料，吸附材料为Li4Ti5O12晶格中掺杂金属元素M及在Li4Ti5O12微晶表面包覆氧化物MO2，表示为Li4MyTi5‑yO12/MO2，y的取值范围0.01～0.2，MO2含量为0.1wt％～1wt％。本发明提供的一种掺杂富锂尖晶石型钛锂氧化物吸附材料的制备方法：获得钛源、M盐、锂源的混合粉料；将混合粉料通过煅烧获得吸附材料Li4MyTi5‑yO12/MO2。本发明提供的掺杂富锂尖晶石型Li4Ti5O12吸附材料，能在高镁锂比的卤水中吸附高效提取锂，且易回收，循环使用寿命长。
本发明属于锂离子电池正极材料制备领域，提供一种锂离子电池正极材料及其制备方法，该正极材料具有如下化学式LiMn2-3xM(II)xAlxSixO4，其中M(II)＝Mg、Ni、Co、Zn、Cu，0≤x≤0.15。其制备方法是将一定量的柠檬酸和锂源原料溶解于去离子水中，在所得溶液中按比例缓慢地加入锰源原料、掺杂元素原料，采用溶胶凝胶工艺得到红棕色湿凝胶，待干燥后放于马弗炉中于400℃～450℃温度下预烧4h～6h，最后取出研磨后再次放于马弗炉中于700℃～850℃温度下预烧15h～24h，即得到目标产物。该方法制备的锂离子电池正极材料无杂相，结晶品质高，产物粒径分布均匀，具有较高的放电比容量和优异的循环稳定性，能够满足大倍率充放电需求，而且操作工艺简单，原料来源广泛，制造成本低，易于实现规模化工业生产。
843
0
本发明属于锂电池制备的技术领域，具体涉及一种锰酸锂包覆高镍三元锂电池正极材料的制备方法。将NCM811前驱体与Mn2O7和Na2S2O8球磨，NCM811前驱体被氧化为NCMOOH，表面被由Mn2O7还原形成的MnO2和Na2SO4包覆，通过无水乙醇洗脱Na2SO4和Na2S2O8，分解产物中的水和酸分别被Mn2O7和表面的残碱吸收，形成MnO2包覆的NCMOOH材料，通过加入的锂源烧结形成LiMn2O4包覆NCM811（LiNi0.8Co0.1Mn0.1O2）的正极材料。表面的氧化物层与锂源结合形成锰酸锂包覆层，提高锂离子容量的同时提高NCM材料的稳定性。
1049
0

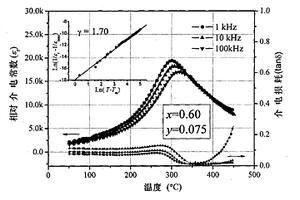

本发明公开了一种钛钪锑酸铅铋锂系弛豫铁电陶瓷及其用途，其特点是该弛豫铁电陶瓷的通式为：(1－x)(Bi1－yLiy)(Sc1－ySby)O3－xPbTiO3，其中x、y表示复合离子中相应元素材料在各元素中所占的原子数，所有元素的原子数总和为1，式中0.60≤x≤0.65，0.01≤y≤0.15。该弛豫铁电陶瓷由以下原料组分组成，按重量计为：三氧化二铋23.37～34.37份，三氧化二钪6.92～10.17份，二氧化钛14.55～17.52份，氧化铅40.64～48.96份，三氧化二锑0.17～3.34份和碳酸锂0.04～0.85份。钛钪锑酸铅铋锂系弛豫铁电陶瓷铁电－顺电相变温度为300～341℃，压电常数d33可达545pC/N，平面机电耦合系数kp可达58％；该弛豫铁电陶瓷用于大功率超声器件，高温物体超声波，以及高温物体的振动、加速度和压力测试领域。
本发明提供一种提高锂空气电池能量密度和输出功率的方法及基于该方法的锂空气电池。该方法是在传统的锂空气电池结构的基础上，在空气极中加入嵌锂型电极材料，形成空气/嵌锂混合型电极。使用的嵌锂材料具备ORR催化剂的作用，同时具备高倍率嵌锂特性，同时具备工作电压低于ORR反应电压的特性。在放电过程中，通过嵌锂型电极材料的ORR催化作用来提高锂空电池的能量密度，通过嵌锂型电极材料的高倍率嵌锂特性来提高电池的输出功率。此外，经过高功率放电后，嵌锂材料可通过自发的氧化反应恢复到初始状态，在不需要充电的情况下，确保了电池的功率可再生使用。本发明对需求高比能‑高功率型储能电源领域，尤其在电动汽车领域拥有巨大的应用价值。
887
0
本发明涉及化工技术领域，具体为一种新型锂渣粉及其制备方法和应用。该新型锂渣粉包括酸法锂渣和碱法锂渣，以占新型锂渣粉的质量百分含量计，酸法锂渣的含量为75%?97%，碱法锂渣的含量为3%?25%。本发明利用碱法锂渣中的Ca(OH)2中和酸法锂渣中的残余硫酸，利用碱法锂渣中的Ca(OH)2与酸法锂渣中的无定型形态的Si、Al发生化学反应，生成固态的水化硅酸钙和铝酸钙，适量的水化硅酸钙和铝酸钙填补酸法锂渣被硫酸侵蚀后留下的表面孔洞和内比表面积大产生的微孔，从而解决纯酸法锂渣做水泥掺合料加入水泥中导致水泥初凝时间延长及水泥3天强度大幅降低的问题。
675
0
本发明属于锂离子电池领域，具体为一种锂离子电池负极片快速预嵌锂的方法。本发明通过配制高极性溶剂与稀释剂的混合试剂，在还原性Li‑芳香烃络合物溶液加入稀释剂实现局部高浓，更多的还原性Li‑芳香烃络合物附着在极片上，使得混合试剂与Li‑芳香烃络合物的预锂化试剂会在局部以高浓度保护极片上附着的锂不被损耗；实现了在相同时间ICE更高，在相同ICE所需要时间更短，可以有效地缩短极片的预锂时间，提高电池的ICE，锂半电池的首圈库伦效率可达到99.11％；并且缩短了极片清洗时间，有利于商业规模处理提高生产效率，最大限度地保护电池的可逆容量。
本发明提供一种液态金属‑硅酸锰锂壳核结构的锂电池正极材料及制备方法，该方法利用镓铟锡三元合金液态金属低温体积微膨胀、高温微收缩的特性，与硅酸锰锂纳米颗粒通过电镀从而使硅酸锰锂纳米颗粒由镓铟锡液态金属均匀的包裹，赋予锂离子快速迁移的通道，镓铟锡液态金属低温体积微膨胀、高温微收缩的特性将硅酸锰锂维持在稳定的结构，防止晶格塌陷，从而提高锂离子电池的安全稳定性和高倍率性能。
646
0
本发明涉及锂电池领域，尤其涉及一种集流体、锂电池电芯及锂电池，所述集流体包括集流体本体和均匀设置于所述集流体远离电解质的面上的导电触点和/或栅电极；所述锂电池电芯包括，依次堆叠设置的负极集流体、负极层、电解质层、正极层和正极集流体，所述负极集流体和正极集流体为上述的集流体；所述锂电池包括一个或多个上述的锂电池电芯。所述集流体具有电流分布和热分布均匀，电流密度低的有效；所述锂电池电芯和锂电池具有工作电压高和充放电效率高的优点。
本发明属于锂离子电池领域，具体提供一种锂离子电池正极材料LiNi0.6?xCo0.2Mn0.2AlxO2?yFy及其制备方法，其中0< x, y≤0.05；用以克服现有镍钴锰酸锂三元正极材料电化学性能差的缺点。本发明通过极少量的铝、氟共掺杂使得该锂离子电池正极材料具有较高的放电比容量和优异的循环性能；在室温环境下，当电压范围在2.7～4.3V，恒电流充放电倍率为0.5C时，该材料的首次放电比容量可达到187.9mAh?g?1，循环20次以后仍可达到192.1mAh?g?1，容量保持率高达102.2％；当电压范围增加到2.7～4.5V，恒电流充放电倍率为0.5C时，该材料的初始放电比容量可达到225.8mAh?g?1，循环20次以后仍可达到190.2mAh?g?1，容量保持率为84.2％。同时该材料制备工艺简单可控，产品纯度高、化学均匀度高、结晶品质高、产物颗粒细小且粒度分布均匀。
1068
0
本发明涉及一种锂盐杂化电解二氧化锰及其制备方法和在锂电池中的应用。所述锂盐杂化电解二氧化锰,由含锂无机化合物与Γ型电解二氧化锰以LI∶MN=1∶11.0～12.0的摩尔比混合均匀,于360～380℃煅烧6～10小时,自然冷却至室温制得,实现了锂盐与电解二氧化锰杂化,并使Γ型电解二氧化锰转变为Γ-Β混合型电解二氧化锰。以本发明锂盐杂化电解二氧化锰生产的电池极片及由其制成的锂/二氧化锰电池,可显着改善电池的低温放电性能,不仅有高于未经锂盐杂化电解二氧化锰制成的锂/二氧化锰电池的常温放电容量,而且在高倍率放电、低温放电工况下有良好的性能表现。
895
0
本发明涉及锂电池领域，公开了一种用于锂电池负极的防气胀钛酸锂复合材料及制备方法。通过预制石墨烯复合的钛酸锂微粒，并进一步将其分散在硫酸钙分散液中，通过硫酸钙逐步转晶形成硫酸钙晶须从而将硫酸钙晶须均匀稳定的分散于钛酸锂的微粒间。石墨烯赋予钛酸锂良好的电导性，硫酸钙晶须赋予钛酸锂良好的膨胀稳定性。
940
0
本发明提供了一种锂电池的制备方法及锂电池，制备方法包括向锂电池的负极添加黑磷的步骤，其中，向锂电池的负极添加黑磷的步骤包括：步骤一、将预定重量的黑磷粉末放入容器中，并向其中加入分散剂，获得黑磷混合液，接着将黑磷混合液倒入超声搅拌机中，使用超声搅拌机按照第一搅拌参数对黑磷混合液进行第一预定时长的搅拌操作，获得黑磷溶液，从而有效提高锂离子电池的电化学性能，在同等条件下，使用黑磷作为锂离子电池的负极材料相比使用石墨作为锂离子电池的负极材料，电池中能够嵌入更多的锂离子，有效提高电池的能量密度和电解液的稳定性，提高了电池的循环性能，适合大规模推广使用。
801
0

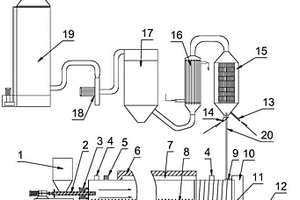

本发明属于锂电池回收技术领域，具体公开了一种基本可以避免还原过程中产生结块和剧毒物质的锂电池回收粉还原设备，以及采用上述的锂电池回收粉还原设备还原三元锂电池回收粉的三元锂电池回收粉还原方法。该锂电池回收粉还原设备通过在还原回转炉的炉管内设置螺旋散料器，即能防止物料在炉内结块，又具有控制物料在炉内停留时间的作用；还能够通过螺旋散料器和螺旋出料密封器一起将还原后的物料快速从高温区转移到出料螺旋内，有效防止还原后的物料在炉内温度降低到300℃以下，基本上杜绝了裂解气体中的一氧化碳与还原后的物料中的镍、钴等金属发生反应生成剧毒物质羰基镍和羰基钴。
1051
0
本实用新型涉及锂电池技术领域，尤其涉及一种锂硅碳复合负极锂电池结构。一种锂硅碳复合负极锂电池结构，包括正极结构、负极结构和设置在两者之间的固态电解质层，所述正极结构包括钴酸锂(LiCoO2)活性材料，所述正极结构面向固态电解质层的一侧形成有正极修饰层；所述固态电解质层包括锂磷氧氮(LiPON)型氧化物；所述负极结构包括含锂、硅、碳的LimSiCp复合材料组合物，所述负极结构面向固态电解质层的一侧形成有负极修饰层。负极结构包括含锂、硅、碳的LimSiCp复合材料组合物，增强电池结构的稳定性，提高能量密度；正极修饰层和负极修饰层的形成很好的降低界面阻抗。

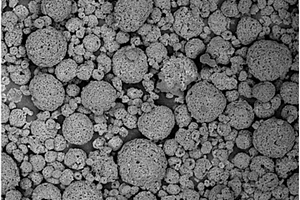

本发明公开了一种均匀碳包覆纳米磷酸铁锂的制备方法及高倍率锂离子电池，包括采用磷酸铁作为铁源和磷源来制备均匀碳包覆纳米磷酸铁锂正极材料。用磷酸铁前驱体混合锂源，结合小分子碳源和高分子碳源混合均匀，高温煅烧得到原位均匀碳包覆纳米磷酸铁锂材料。该方法工艺简单，省去了多步包覆的步骤，制备的均匀碳包覆纳米磷酸铁的磷铁比合适，并且颗粒成类球形状，制备的均匀碳包覆纳米磷酸铁锂用于锂离子电池，具有优异的倍率性能和低温性能。该方法反应条件温和，操作简单，成本低廉。
956
0
本发明涉及一种锂离子电池正极材料、其制备方 法及其锂离子电池。所述的锂离子正极材料是指功能性聚合物 修饰处理的 LiMn2O4电极片，它是采用含有与Mn离子有络合能力的官能团 的聚合物来修饰 LiMn2O4电极片得到的，功能性聚物修饰的 LiMn2O4电极片，该电极片克服了氧化物包覆和导电聚合物材 料修饰 LiMn2O4材料中细颗粒包覆难和二次粉碎容易导致包覆层脱落 的问题。由于聚合物极性基团与 LiMn2O4颗粒表面的Mn离子的络合与价键作用，降低了 Mn4+离子对电解液的氧化分解 能力和Mn3+离子发生歧化反应 程度，阻止锂离子的溶出与迁移，从而提高了 LiMn2O4为正极的锂离子电池高温循环稳定性。本发明锂离子 电池正极材料制备工艺简单易行，具有较好的产业化价值。
1032
0
本发明公开了一种硅基负极预锂化的锂离子电池电解液，包括有机溶剂、锂盐和预锂化添加剂，所述预锂添加剂包括溶剂和预锂剂，所述溶剂选自二甲基四氢呋喃、四氢呋喃中的至少一种，所述预锂剂选自联苯锂或萘锂中的至少一种。预锂化添加剂具有较低的氧化还原电位，可以自发与硅基负极反应，实现锂离子在硅负极的预嵌，同时能够优先在硅基负极表面形成有效的SEI膜，形成的SEI具有致密富有弹性的LixSiOy，减少正极和电解液中活性锂的消耗，进而提高电池的首次库伦效率和循环性能。
829
0
本发明属于盐湖卤水提取技术领域，具体提供了一种用于高镁锂比卤水提锂的低成本吸附剂及制备方法。本发明一种用于高镁锂比卤水提锂的低成本吸附剂，利用锂辉石精选后的低品位矿渣为主要原料，利用其结构易与锂共生的特性，其矿渣结构中有大量的锂间隙，进一步以氢氧化铝胶体为支撑体，在胶体研磨和烧结时使锂占位，并酸洗得到锂间隙，其对锂具有优异的选择吸附性，并具有良好的抗溶损性；另外，利用加入硼酸中硼的缺电子性质，在高温下与低品位锂辉石矿物细粉的类羟基界面原子生成稳定的配合物，保持了锂辉石低品位矿渣与锂共生的活性。

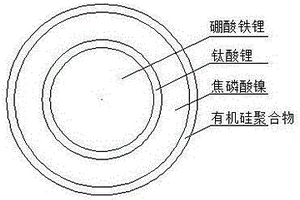

本发明涉及锂电池正极材料的技术领域，提供了一种双层包覆硼酸铁锂/焦磷酸镍锂电池正极材料及制备方法。该方法先通过水热反应原位生成钛酸锂对硼酸铁锂颗粒进行包覆，然后通过喷雾沉积在钛酸锂包覆硼酸铁锂颗粒表面形成焦磷酸镍层，进一步包覆一层有机硅聚合物保护膜，制得双层包覆硼酸铁锂/焦磷酸镍复合颗粒。与传统方法相比，本发明以钛酸锂和有机硅聚合物对硼酸铁锂/焦磷酸镍复合正极材料进行双层包覆，既克服了硼酸铁锂材料导电性差、与空气接触导致电化学性能快速下降的缺陷，又克服了焦磷酸镍材料体积变化大、循环稳定性差的缺陷。
776
0
本发明公开了一种锂矿石制备碳酸锂的方法，包括以下步骤：采用锂矿石精矿制备硫酸锂浸出液，采用加碱的步骤除去硫酸锂浸出液中的Fe2+、Al3+，采用离子交换法方式除去硫酸锂浸出液中的Ca2+、Mg2+，所得硫酸锂浸出液浓缩液中加入纯碱饱和溶液，使碳酸锂沉淀，过滤分离碳酸锂沉淀，用热水洗涤，干燥，得碳酸锂成品。采用本发明节约了生产成本，明显提高了最终产品碳酸锂的纯净度。除此之外，本发明还公开了一种用于实现上述锂矿石制备碳酸锂方法的系统。
840
0
本发明涉及自修复材料领域，具体涉及一种自修复材料、自愈合涂层、自愈合显示元件及制备工艺。自修复材料属于线性分子，为一种弹性体，具有流动特性，当产生划痕时，对自修复材料进行加热，即可实现划痕的自修复，完成划痕愈合，简单方便。自修复材料非常适合消费性电子产品。自修复材料形成的自愈合涂层，不仅有助于维持显示元件原有的外观，保持美观度，而且还降低了显示元件的维护成本，有利于资源的节约和产品价值的充分利用，更加绿色。此外，自修复材料在具备自修复能力的同时，还具有压电性能，具有应用于纳米级发电元件的的潜力。
1053
0
本发明涉及一种锂离子电池负极浆料、负极材料、锂离子电池及其制备方法，属于锂离子电池技术领域。包括有按重量份计的如下组分：锂钛复合氧化物65～75份、离子液体改性的水性丙烯酸聚氨酯树脂乳液16～20份、导电剂2～5份、成膜助剂0.5～1份、表面活性剂0.5～1份、溶剂150～175份。本发明通过对浆料中使用的水性聚氨酯乳液进行了离子液体改性之后，使乳液上带有正电荷的基团，能够与锂钛复合氧化物之间形成更好的分散性和融合性，使浆料制得电极上后能够具有更好的电化学性能。
852
0
本发明涉及锂电池负极材料的技术领域，具体提出一种锂电池包覆型金属锂负极材料及制备方法，所述负极材料是将锂屑在氩气保护下进行湿法研磨，研磨后干燥、密封，获得高活性表面的锂粉，然后与氨基功能化的石墨烯微片加入球磨机中，在氩气保护下球磨，之后更换为氩气/氮气的混合气体继续球磨，获得氮化锂/金属锂/氨基石墨烯的复合颗粒，接着加入铝粉、铜粉，更换为氩气再次球磨而制得。本发明负极材料表面包覆的铝锂合金层保证了良好的稳定性，内部包覆的氮化锂相可以有效提高锂离子的输运能力，抑制锂枝晶沉积，提高了金属锂的循环性能，同时制备工艺简单，包覆效果好，应用前景广阔。
672
0
本发明公开了以氟化锂母液为原料制备碳酸锂的方法。包括以下步骤：(1)除氟：去除氟化锂母液中的氟离子，得到除氟后液；(2)浓缩；step1：对料液进行一级膜浓缩，得到锂离子浓度≥5g/L的第一浓缩液以及TDS≤100mg/L的第一淡液；step2：对第一浓缩液进行二级膜浓缩，得到锂离子浓度≥25g/L的第二浓缩液以及第二淡液；所述料液包括除氟后液和第二淡液；(3)沉锂反应：使第二浓缩液中的锂离子转化为碳酸锂沉淀，得到碳酸锂浆料。与采用蒸发结晶的资源回收方式相比，本发明的方法有效去除了氟化锂母液中的氟离子，不仅能够显著提升碳酸锂产品的纯度，获得可以外售的碳酸锂产品，显著提升经济效益，而且能够降低氟离子对后续设备和管道的腐蚀。
1036
0
本发明涉及从盐湖卤水中提取锂制备锂电池正极材料的制备方法，将盐湖原水进行二次纳滤过滤，第一次过滤，去除离子直径在0.1nm的钙离子、钠离子、氯离子；第二次过滤，拦截离子直径在0.072‑0.076nm的锂离子、镁离子；将拦截的镁锂浓缩液干燥，然后分散在锂电池常规电解液中，形成高浓度电解液；将镍钴锰酸锂晶体脱锂，在电势作用下快速在电解液中吸附锂，干燥、烧制，得到镍钴锰酸锂三元电极材料。本发明将镍钴锰酸锂晶体脱锂作为吸附剂，不但吸锂稳定，而且直接作为正极材料，无需再次脱锂，避免了多次脱锂溶损的问题，简化了锂的提取和使用工序，集锂提取与应用于一体，实现了锂的高效利用。
本发明提供了三维微纳米复合多孔铁锡‑铁锡氮化合物一体化锂离子电池负极及其一步制备法，该锂离子电池负极由铁锡化合物和铁锡氮化合物组成，所述铁锡化合物为单独的FeSn，或者为FeSn和FeSn2，所述铁锡氮化合物为Fe3SnN，该锂离子电池负极具有双连续、开孔式三维微米‑纳米复合分级孔结构，纳米孔结构分布在由铁锡化合物和铁锡氮化合物共同构成的三维微米多孔骨架上。本发明可缓解锡负极材料在循环嵌脱锂过程中产生的巨大体积变化，提高锂离子电池锡负极的循环性能和比容量。
713
0
本发明涉及锂电池技术领域，尤其涉及一种改性锂电池电极结构及其制备方法和锂电池结构。一种改性锂电池电极结构，该改性锂电池电极结构用于电解质包括Li7La3Zr2O12的锂电池中，该改性锂电池电极结构包括电极层和形成在所述电极层之上的缓冲结构层，所述缓冲结构层包括含有锂、镧、锆及钽的氧化物。电极结构层上形成有缓冲结构层，所述缓冲结构层包括含有锂、镧、锆及钽的氧化物。缓冲结构层的费米能级处在电极结构和电解质之间，能很好的降低锂离子在电解质和电极结构之间的传输势垒，能很好的降低电解质和电极结构之间的界面阻抗，提高导电离子的传导性能。
中冶有色为您提供最新的四川成都有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月27日 ~ 29日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年03月25日 ~ 27日
