广西桂林有色金属材料制备及加工技术理论与应用

锂基高性能微波介质陶瓷材料及其制备方法 675

 0

本发明公开了一种锂基高性能微波介质陶瓷材料及其制备方法。该锂基高性能微波介质陶瓷材料的化学组成式为：Li4Ti5O12。以纯度≥99%的Li2O和TiO2为原始粉末，按上述组成称量配料，然后湿式球磨混合4h，以乙醇为球磨介质，干燥后在850℃空气气氛下预烧4h，制得预烧粉体；再向预烧粉体中添加粘结剂并造粒，压制成型，最后将瓷料在875~1050℃下烧结4小时，即制得锂基高性能微波介质陶瓷材料。本发明制备方法简单，所制得的锂基高性能微波介质陶瓷材料，其烧结温度低，微波性能优异，能用于LTCC谐振器、天线、滤波器等微波器件的制造。

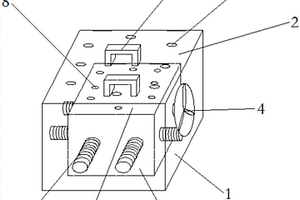

内外套箱型锂电池组 658

 0

本实用新型公开了一种内外套箱型锂电池组，包括外底箱，所述外底箱的底部内壁设有多个互相平行的底龙骨，外底箱相远离的两侧内壁对称设有多个互相平行的侧龙骨，侧龙骨的侧面开设有通风孔，外底箱的另外两侧内壁呈斜对角嵌装有进风栅板和出风栅板，进风栅板的内侧固定连接有温控排风扇，外底箱的一侧外壁固定连接有拓展接口、充电口和防水接线盒，外底箱的内部固定连接有内底箱，本实用新型通过设计具有通风功能的内外箱结构，将锂电池用连接板连接成组，固定于与外箱保持固定距离的内箱，并通过温控排风扇主动通风散热，实现了锂电池组结构新颖碰撞不易损坏、受热后能主动降温、连接装置牢固减少安全隐患的目的。

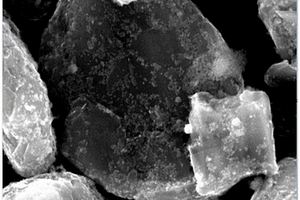

赤泥用作锂离子电池负极活性材料的方法 828

 0

本发明提供了一种将赤泥用作锂离子电池负极活性材料的方法。将赤泥用酸溶液处理，以脱出氢氧化钠、碳酸钠、碳酸钙、氢氧化铝等物质，并洗涤至中性；接着，烘干，与碳材料复合制得赤泥/碳复合负极材料；然后，与锂片组装半电池测试其电化学性能。结果表明，赤泥可以用作锂离子电池负极活性材料，其首次放电比容量可达485mAh/g以上，并且具有较好的循环稳定性。本发明为赤泥的高附加值资源化应用提供了新途径。

锂离子电池注液方法 714

 0

本发明公开了一种简单、有效的锂离子电池注液方法。采用多孔集流体和等静压注液技术，有效提高了电解液在电极微孔中的渗透速率，避免了传统注液工序后的高耗时、高耗能静置工序，缩短了锂离子电池的制造周期。

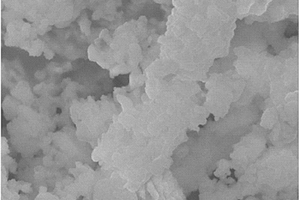

淀粉改性包覆磷酸铁制备锂离子电池正极材料的方法 728

 0

本发明公开了一种淀粉改性包覆磷酸铁制备锂离子电池正极材料的方法。（1）将磷酸铁和碳酸锂研磨，加入蒸馏水，搅拌分散液，磷酸铁和碳酸锂的摩尔比为2:1；（2）在分散液中加入淀粉和淀粉改性剂，水浴加热，恒温搅拌，干燥，得磷酸铁改性淀粉包覆前驱体，其中：淀粉和淀粉改性剂质量比为1~4︰1；（3）将磷酸铁改性淀粉包覆前驱体，在氩气气氛下经过预烧和焙烧反应，得到LiFePO4/C复合正极材料。本发明借助分子增韧改性提高磷酸铁颗粒表面淀粉糊成膜的均匀性、柔韧性和稳定性，通过碳热还原固相反应，制得颗粒尺寸、分散性和电化学性能良好的LiFePO4/C复合正极材料。

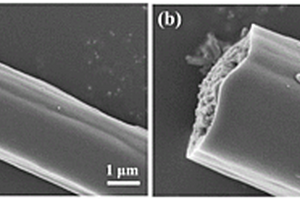

锂离子电池的负极材料核壳结构ZnS@C微米棒及其制备方法 943

 0

本发明属于锂离子电池负极材料技术领域，提供一种锂离子电池的负极材料核壳结构ZnS@C微米棒及其制备方法，制备步骤为：将七水硫酸锌溶解在由乙二醇和纯水混合溶剂中，加入二水草酸，搅拌，在高压釜中水热处理，得到二水草酸锌微米棒前驱体；(2)将二水草酸锌微米棒前驱体在氩气中退火，得到氧化锌微米棒；(3)以间苯二酚和甲醛对ZnO微米棒进行碳包覆，得到ZnO@RF；(4)将硫源和ZnO@RF在石英舟中于惰性气氛退火，得到最终产物ZnS@C微米棒复合材料。材料的尺寸为三到十几微米，纯度高、结晶性强、形貌均匀；微米级材料用于锂离子电池负极，在首次充放电过程中能减小SEI膜造成的不可逆损失，首次库伦效率更高。

钼酸铵锂离子电池负极材料的制备方法及应用 867

 0

本发明公开了一种钼酸铵锂离子电池负极材料的制备方法及应用。（1）将0.2‑0.4克商业化三氧化钼粉体用无纺布或纱布包裹好；（2）将步骤（1）包裹好的商业化三氧化钼粉体直接放入盛有0.3‑0.5克分析纯尿素的带支架的水热反应釜中，在温度为180‑220℃恒温干烘箱中熏蒸20‑50小时，自然冷却到室温后，取出粉体，即得到土黄色的钼酸铵锂离子电池负极材料。本发明成本低、工艺控制过程简单、易大规模生产，制得的钼酸铵粉体能作为性能优异的锂离子电池负极材料应用。

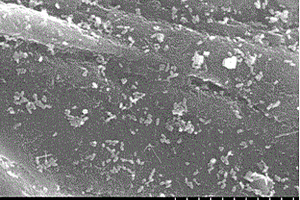

纳米三氧化二铁/剑麻炭锂离子电池复合负极材料的制备方法 589

 0

本发明公开了一种纳米三氧化二铁/剑麻炭锂离子电池复合负极材料的制备方法。（1）将剑麻纤维在气体流量为20-100ml/min的氮气气氛下炭化0.5-3小时得剑麻纤维炭，炭化温度为600-1000℃，升温速率为1-10℃/min，研磨成100-300目的剑麻炭粉末；（2）在100ml水中加入0.875-3.5g氯化铁，待完全溶解后再加入0.25-0.75g剑麻炭粉末，边搅拌边加入0.3-0.9g尿素，在密闭反应釜中水热反应12-24小时，反应温度120-180℃，反应完成后用水洗涤至中性，烘干，即得到纳米三氧化二铁/剑麻炭锂（Nano-Fe2O3/SFC）离子电池复合负极材料，其中Fe2O3的平均粒径为10-500nm。本发明采用剑麻纤维为原料，成本低，而且绿色环保，测试结果亦表明纳米三氧化二铁/剑麻炭复合材料具有优良的电化学性能。

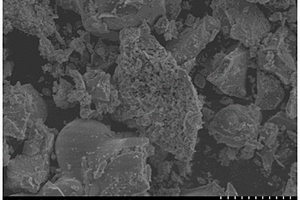

利用赤泥制备锂离子电池负极材料的方法 1060

 0

本发明公开了一种利用赤泥制备锂离子电池负极材料的方法。首先将赤泥原料进行研磨细化处理，然后加入去离子水及稀酸溶液，调节体系pH为1~6，用磁力搅拌器充分搅拌2~3小时后，将所得悬浊液抽滤（使用快速滤纸），取滤液部分进行离心得沉淀物，将沉淀物用去离子水、无水乙醇交替洗涤后，于70℃干燥箱中干燥，即得氧化铝尾矿副产赤泥作锂离子电池负极材料。本发明工艺简单易于操作，材料制备成本低廉；本发明技术使工业废弃物赤泥变成锂离子电池的负极材料，电化学性能测试显示其具有明显的充、放电平台和较好的循环稳定性，为赤泥的资源化利用提供了新的途径。

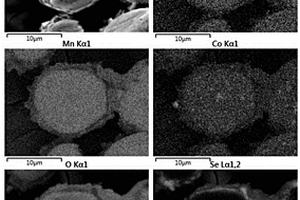

表面包覆和体相参杂富锂正极材料的制备方法 975

 0

本发明公开了一种表面包覆和体相参杂富锂正极材料的制备方法，其特征在于，所述方法为：采用硒化氢为还原剂，将硒化氢气体与氩气混合后同时送入装有富锂正极材料的管式炉或者其它容器中，加热反应5‑20小时生成表面包覆和体相参杂富锂正极材料，其中，加热反应的温度为100‑200摄氏度、硒化氢气体与氩气的体积比值为1‑5:1且硒化氢气体与氩气混合气体的送入管式炉或者其它容器中时的流量为10‑250ml/min、硒化氢气体与富锂正极材料的摩尔比值为1‑10:1。这种方法工艺低、对富锂正极材料在电化学过程有很好的保护作用，能显著提高电池的容量保持率和克容量发挥电化学性能。

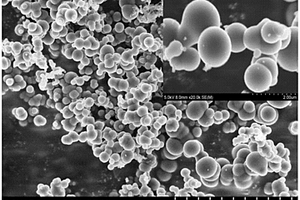

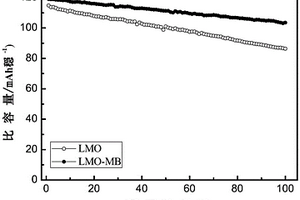

制备特殊空心微球锰酸锂正极材料提高电化学性能的方法 1016

 0

本发明公开了一种制备特殊空心微球锰酸锂正极材料提高电化学性能的方法。（1）将一水硫酸锰溶于去离子水中，再滴加无水乙醇。（2）将碳酸氢铵溶于去离子水中。（3）将步骤（2）所得溶液分3次滴加到步骤（1）所得溶液中，得到乳白色悬浮液，搅拌，陈化，沉淀抽滤，洗涤，干燥得到淡粉色碳酸锰粉末。（4）将碳酸锰粉末预烧结，盐酸洗1?3天，抽滤，洗涤，干燥得到黑色粉末二氧化锰。（5）按摩尔比锂源 : 步骤（4）所得二氧化锰=1 : 2称取锂源和步骤（4）所得二氧化锰于小烧杯中，搅拌，干燥，烧结，冷却至室温。本发明工艺简单，环保，成本低廉，能够制备出结晶良好、分布均匀的空心锰酸锂正极材料，材料电化学性能得到明显提高。

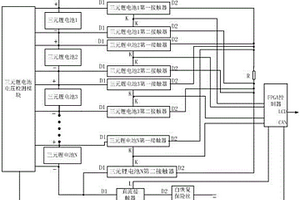

三元锂电池大电流均衡FPGA控制系统 702

 0

本发明公开了一种三元锂电池大电流均衡FPGA控制系统。该系统包括至少两个串联的三元锂电池、与三元锂电池数量相等的第一接触器和第二接触器、大电流放电电阻、三元锂电池电压检测模块、FPGA控制器和保护装置，FPGA控制器通过三元锂电池电压检测模块获得各个三元锂电池电压，当三元锂电池之间的均衡度大于设定阀值时，将电压最大的三元锂电池根据设定的时间通过大电流放电电阻放电。本系统采用FPGA作为主要均衡控制器，提高控制速度。本系统采用接触器矩阵方式，实现对三元锂电池的大电流放电，以提高均衡的可靠性，并实现大电流放电。本系统结构简单，操作方便，安全可靠，均衡效果好。

复合掺杂制备高性能锰酸锂正极材料的方法 782

 0

本发明公开了一种复合掺杂制备高性能锰酸锂正极材料的方法。（1）以锂源0.005～0.1mol、锰源0.005～0.1mol、镁离子掺杂源0.0001-0.1mol、溴离子掺杂源0.0001～0.1mol、柠檬酸0.01～1mol，分别溶解并混合得到浅褐色溶液；（2）60～90℃水浴蒸干，60～120℃真空干燥8～12小时得到干凝胶；（3）研磨，在马弗炉中300℃～500℃预烧结3～6小时，冷却，再次研成粉末，于650℃～850℃烧结10～24小时，冷却至室温，即得到LiMn2-XMgXO4-2XBr2X，其中：x=0.01～0.3。本发明工艺简单，成本低廉，能够制备出结晶良好、晶粒细小、分布均匀的镁、溴共掺杂的锰酸锂正极材料，材料电化学性能得到明显提高，且具有较高的充放电容量、良好的倍率性能和循环稳定性。

采用PEG复合体系对锂离子正极材料Li3V2(PO4)3改性的流变相方法 922

 0

本发明涉及一种采用PEG复合体系对锂离子正极材料Li3V2(PO4)3改性的流变相方法。以过氧化氢水溶液与五氧化二钒混合反应得到五氧化二钒水凝，以五氧化二钒水凝胶、磷酸氢二铵、氢氧化锂和聚乙二醇为原料一步合成了锂离子电池正极材料Li3V2(PO4)3的前驱体。将前驱体在惰性气体的保护下焙烧，使V5+完全还原成V3+并且同时生成产物Li3V2(PO4)3。本发明简单方便、易于控制、成本低；简化了合成工艺，提高了样品的充放电性能和循环性能。

镍酸锂正极材料的化学掺杂改性方法 917

 0

本发明公开了一种镍酸锂正极材料的化学掺杂改性方法。（1）按LiNi0.9+xFeyTizO2化学计量比1︰（0.9+x）︰y︰z；其中：x+y+z=0.1,0≤x<0.1，0

锂离子电池用二维片状Fe₃O₄/C复合电极材料的制备方法 849

 0

本发明公开了一种锂离子电池用二维片状Fe₃O₄/C复合电极材料的制备方法。本发明方法以六水合氯化铁和葡萄糖的水溶液为原料，先将原料直接低温空气气氛下烧结，所得材料再在高温氩气气氛下烧结，通过两步烧结制得了锂离子电池用二维片状Fe₃O₄/C复合电极材料。本发明方法十分简便、成本低、产率高、制备条件易于控制，适用于大规模生产，制备的锂离子电池用二维片状Fe₃O₄/C复合电极材料作为锂离子电池负极材料具有出色的倍率性能和大电流密度下的循环性能。

锂电池航空运输用安全保护装置 571

 0

本实用新型公开了一种锂电池航空运输用安全保护装置，包括外箱，外箱的开口处合页连接有第一开关盖，第一开关盖的表面设有多个第一透气孔，外箱的侧壁固定设有微型风机，外箱的外壁通过减震弹簧固定连接有内箱，内箱的开口处合页连接有第二开关盖，第二开关盖的表面设有多个第二透气孔，内箱向内依次设有吸水树脂层和减震海绵层。本实用新型的结构设计简单合理，操作方便，能够较为有效的帮助锂电池在运输中进行减震，避免因为碰撞等因素造成锂电池的碰撞鼓包，从而引起爆炸危害，能够较为有效的帮助锂电池在运输过程中保证温度和湿气不超过临界值，让锂电池避免碰触到水和灰尘，避免发生气鼓和短路，满足人们的需求。

亚微球形剑麻纤维炭的制备方法及其在锂离子电池中的应用 645

 0

本发明公开了一种亚微球形剑麻纤维炭的制备方法及其在锂离子电池中的应用。（1）将剑麻纤维剪成2‑3cm，然后称2‑6g放入高压反应釜中。（2）将5‑50mL市售浓酸或2‑60g市售固体酸与去离子水混合得70mL溶液，置于高压反应釜中，反应10‑36小时，真空抽滤，水洗至中性；烘干，在气体流量为40‑80mL/min的氮气气氛下、炭化温度为700‑900℃（升温速率为2‑5℃/min）保温1‑2小时，冷却、研磨、过200目筛后得亚微球形剑麻纤维炭。本发明原料易得价廉，制备简单、操作条件容易控制，重复性高，对环境友好；制得的亚微球形剑麻炭结构独特，导电性良好，能作为锂离子电池负极材料。

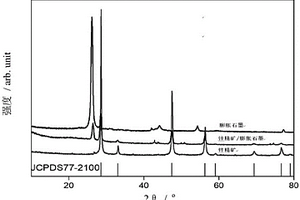

用于锂离子电池的矿物/碳复合负极材料的制备方法 786

 0

本发明公开了一种用于锂离子电池的矿物/碳复合负极材料的制备方法。将冶炼用锌精矿粉碎至微纳米粒度，然后与占其质量比为0.5～5％的碳素材料膨胀石墨球磨，得到电化学性能更好的锂离子电池用锌精矿/碳复合材料。将锌精矿/碳复合材料与乙炔黑、PVDF按质量比8︰1︰1配制浆料并制作电极，组装半电池。电化学测试结果表明，锌精矿/碳复合材料的电化学反应可逆性较好，首次放电比容量在800mAh/g以上，第20次循环时放电比容量在547mAh/g以上。因此，本发明采用球磨方法制备的锌精矿/碳复合材料具有较好的电化学储锂性能。

高镍三元锂离子电池正极材料及其制备方法 1032

 0

本发明公开了一种高镍三元锂离子电池正极材料及其制备方法。采用Sc³⁺掺杂的策略，通过溶胶‑凝胶法制备高镍三元锂离子电池正极材料LiNi_xCo_ySc_zO₂（0.85≤x≤0.90,y≤0.1,z≤0.1且x+y+z=1），Sc掺杂降低了锂镍离子混排程度并增强晶体结构的稳定性，提高了LiNi_xCo_ySc_zO₂的循环性能；利用螯合剂实现反应原料分子水平上的均匀混合，降低反应的温度和缩短反应时间，利于获得颗粒细小的LiNi_xCo_ySc_zO₂，显著缩短锂离子在LiNi_xCo_ySc_zO₂固体颗粒内部的扩散路径，提高锂离子的电化学动力学性能，提高该材料的倍率性能，兼具高容量、长寿命、倍率性能优异的优点。

导电胶体电解质锂空气电池的组装方法 895

 0

本发明公开了一种导电胶体电解质锂空气电池的组装方法。将导电胶体分散到含有支持电解质和有机溶剂的普通电解液中，形成导电胶体电解液，导电胶体电解质锂空气电池的组装从负极开始，在手套箱中进行，从下往上的依次顺序是负极盖、垫片、弹片、Li片、隔膜、正极和正极多孔盖；Li片从浸渍的PC中取出，用电解液冲洗去多余的PC后放在垫片上；正极是将市购炭黑、多壁碳纳米管或石墨烯制成分散液，通过喷枪喷涂在碳纸上，剪切烘干后制成；组装完成后进行封装，封装后在手套箱中静置，即得到导电胶体电解质锂空气电池。组装的导电胶体电解质锂空气电池，具有循环性能好、制备工艺简单、生产成本低等优点，便于推广和应用。

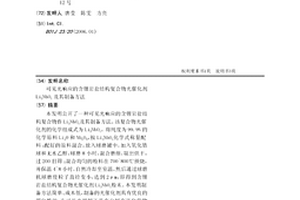

可见光响应的含锂岩盐结构复合物光催化剂Li3NbO4及其制备方法 860

 0

本发明公开了一种可见光响应的含锂岩盐结构复合物作Li3NbO4及其制备方法。该复合物光催化剂的化学组成式为Li3NbO4。将纯度为99.9%的化学原料Li2O和Nb2O5，按Li3NbO4化学式称量配料；配好的原料混合，放入球磨罐中，加入氧化锆球和无水乙醇，球磨8小时，混合磨细，取出烘干，过200目筛；混合均匀的粉料在700~800℃预烧，并保温4~8小时，自然冷却至室温，然后通过球磨机球磨使粒子直径变小，达到2μm，即得到含锂岩盐结构复合物光催化剂Li3NbO4粉末。本发明制备方法简单、成本低，制备的光催化剂具有优良的催化性能，在可见光照射下具有分解有害化学物质的作用，且稳定性好，具有良好的应用前景。

氧化石墨烯/硫/剑麻纤维活性炭锂硫电池复合正极材料及其制备方法 899

 0

本发明公开了一种氧化石墨烯/硫/剑麻纤维活性炭锂硫电池复合正极材料及其制备方法，属于锂硫电池技术领域。所述制备方法包括：1)以剑麻纤维为前驱体经热解与后续处理后制得剑麻纤维活性炭；2)将剑麻纤维活性炭作为单质硫的载体，将单质硫沉积到剑麻纤维活性炭以制备硫/剑麻纤维活性炭复合材料；3)将通过改进的Hummers法合成的氧化石墨烯包覆在硫/剑麻纤维活性炭复合材料表面制得氧化石墨烯/硫/剑麻纤维活性炭锂硫电池复合正极材料。本发明的锂硫电池复合正极材料可以利用剑麻纤维活性炭和氧化石墨烯独特的双层储硫结构，并利用氧化石墨烯面的含氧官能团辅助吸附多硫化物，改善锂硫电池正极的导电率与循环稳定性。

用于锂离子电池的矿物/碳/热解碳负极材料的制备方法 722

 0

本发明公开了一种用于锂离子电池的锌精矿/碳/热解碳负极材料的制备方法。将锌精矿粉碎至微纳米粒度，与占其质量比为0.5～5％的碳素材料球磨，再与有机化合物原位热解碳复合，得锂离子电池用锌精矿/碳/热解碳负极材料。将锌精矿/碳/热解碳负极材料与乙炔黑、PVDF按质量比8︰1︰1配制制作电极，组装半电池。电化学测试表明，锌精矿/碳/热解碳负极材料的电化学反应可逆性较好，首次放电比容量达932.1mAh/g以上，第20次循环时放电比容量在713.5mAh/g以上。本发明采用球磨和原位热解方法制备的锌精矿/碳/热解碳复合材料具有较好的电化学储锂性能，是很有发展前景的高性能锂离子电池负极材料。

阻燃锂电池电解液 653

 0

本发明涉及一种阻燃锂电池电解液，按重量份计，包括以下组分：二甲基亚砜21‑25重量份、三溴乙烷1‑5重量份、二溴甲基呋喃25‑31重量份、吡咯烷酮5‑11重量份、甲基磺酰亚胺钾15‑21重量份、磷酸锂1‑5重量份、羧甲基纤维素钠1‑5重量份、聚天冬氨酸钠盐1‑5重量份、对苯二胺草酸盐1‑5重量份。本发明提供一种阻燃锂电池电解液，从而使锂电池的使用容量能够达到其理论容量的80％以上。

锂离子电池用硅碳复合材料及其制备方法 927

 0

本发明公开了一种锂离子电池用硅碳复合材料，由前驱体内核和改性高分子包覆层组成，前驱体内核包括纳米硅粉、裂解碳源和石墨粉制成，改性高分子包覆层由包覆剂制成，包覆剂包括乙基纤维素或聚偏氟乙烯；可以有效抑制纳米硅碳粉的体积膨胀，从而可以提高锂离子电池的循环性能和容量。同时本发明提供了一种锂离子电池用硅碳复合材料的制备方法，简单、高效，得到了一种具有优异使用性能的锂离子电池用硅碳复合材料。

可充电锂电池电解液 760

 0

本发明涉及一种可充电锂电池电解液，按重量份计，包括以下组分：二甲基亚砜21‑25重量份、羟基脲1‑5重量份、甲苯25‑31重量份、乙烯基吡咯5‑11重量份、磷酸锂1‑5重量份、2,4‑二氯苯肼盐酸盐1‑5重量份、羧甲基纤维素钠1‑5重量份、聚天冬氨酸钠盐1‑5重量份、对苯二胺草酸盐1‑5重量份。本发明提供一种可充电锂电池电解液，从而使锂电池的使用容量能够达到其理论容量的90％以上。

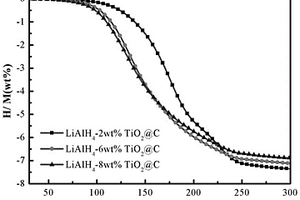

碳负载二氧化钛掺杂氢化铝锂储氢材料及其制备方法 798

 0

本发明公开了碳负载二氧化钛掺杂氢化铝锂储氢材料，由氢化铝锂和原位生成的碳负载二氧化钛TiO₂@C混合机械球磨制得。所述碳负载二氧化钛TiO₂@C的微观形貌为直径1μm的三维花状，由钛酸丁酯在丙三醇和乙醇混合溶液中加热反应生成的沉淀煅烧后制得；碳负载二氧化钛TiO₂@C的添加量占总质量的2‑8 wt%。其制备方法包括：1)原位生成的碳负载二氧化钛制备；2)碳负载二氧化钛掺杂氢化铝锂储氢材料的制备。作为储氢领域的应用，催化剂掺杂量为2‑6 wt%时，体系放氢温度降至57‑69℃，放氢量达到7.12‑7.36 wt%。本发明具有以下优点：1、原位生成的碳负载二氧化钛有效地降低氢化铝锂的放氢温度，具有高的最终放氢量；2、具有成本低廉、制备工艺简单、反应可控和易于大规模制备。

环保锂电池电解液 676

 0

本发明涉及一种环保锂电池电解液，按重量份计，包括以下组分：甲苯21‑25重量份、溴苯酚1‑5重量份、二甲基呋喃25‑31重量份、吡咯烷酮5‑11重量份、甲基磺酰亚胺钾15‑21重量份、磷酸锂1‑5重量份、2,4‑二氯苯肼盐酸盐1‑5重量份、对苯二胺草酸盐1‑5重量份。本发明提供一种环保锂电池电解液，从而使锂电池的使用容量能够达到其理论容量的85％以上。

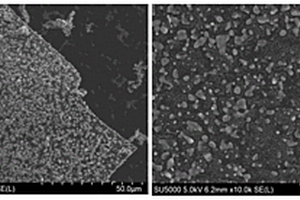

锂离子电池负极材料多孔Si/C复合材料的制备方法 601

 0

本发明提供一种锂离子电池负极材料多孔Si/C复合材料的制备方法，属于锂电池技术领域。该方法是在充满氩气的手套箱中进行以下步骤的操作：称取硅粉和硫化锑粉末加入到球磨罐中，球磨得到混合粉末；将混合粉末分散到由乙醇和去离子水组成的混合溶剂中，搅拌得混合溶液A；向混合溶液A中依次加入碳源和NH₄OH溶液，搅拌均匀，最后加入甲醛；连续搅拌20～30小时后过滤，并用乙醇洗涤多次，干燥得前驱体；将前驱体在还原性气体中，高温碳热还原，即可得到多孔Si/C复合材料。本发明的方法制备通过在Si的表面包覆电化学稳定的碳壳，且碳壳形成有多孔结构，可有效缓解硅在充放电过程中产生的应力，从而提高Si负极的循环稳定性。
