四川成都有色金属加工技术理论与应用

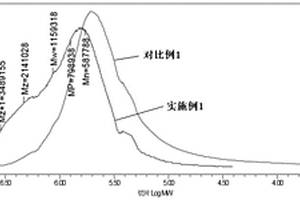

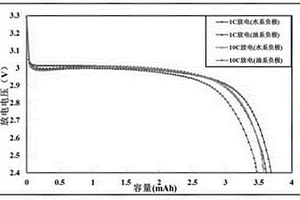

电池用粘合剂、锂离子电池负极片以及锂离子电池 642

 0

本发明涉及电池用粘合剂、锂离子电池负极片以及锂离子电池，属于锂离子电池技术领域。本发明解决的技术问题是提供一种电池用粘合剂。该粘合剂，包含同时带有亲水单元和疏水单元的聚合物；且该聚合物中，中低分子量聚合物占聚合物总量的5wt％以下，所述中低分子量聚合物的分子量≤10万。本发明的粘合剂，其粘合力强，制备方法简单成本低，与现有的负极片粘合剂用量2.5～5％相比，本发明的粘合剂用量1.5～2％时，不仅能体现出更高的粘接力，还能提升活性材料的比例，从而增加电池的能量密度。

新型锂离子电池盖板装置以及包含该装置的锂离子电池 853

 0

本实用新型公开了一种新型锂离子电池盖板装置，包括盖板本体和设置于所述盖板本体两端的极柱，其特征在于，两个所述极柱之间设置有用于灌注锂离子的防爆灌注孔，所述防爆灌注孔处密封安装有可拆卸的防爆阀。需要补充电解液时，拆除防爆阀，经由防爆灌注孔向电池内部灌注补充电解液，同时由于防爆和注液集合成一个孔，注液的通孔变大，可加速电解液的灌注，灌注方便快捷。灌注完成后再安装防爆阀，封闭电池内部空间，使锂离子电池能够正常工作，且能够多次的回收再利用，节约成本。本实用新型还公开了一种包括上述新型锂离子电池盖板装置的锂离子电池。

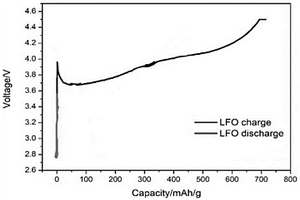

锂离子电池正极添加剂的制备方法及补锂方法 740

 0

提供了一种正极补锂添加剂Li5FeO4及其制备方法，还提供了相应补锂方法。该制备方法包括：(1)将铁源化合物、碱性化合物和混合溶剂混合反应，制得纳米前驱体；(2)对纳米前驱体喷雾干燥，然后将喷雾干燥得到的颗粒与锂源化合物混合、破碎，得到反应物；(3)在惰性气氛下，将反应物进行低温预处理得到中间体；(4)将中间体与水混合、研磨、喷雾干燥，得到纳米中间体颗粒；(5)对纳米中间体颗粒高温烧结，烧结过程中通入低分子量有机物。该Li5FeO4颗粒粒径小于50nm，表面包覆不定型碳层，增加电导率，在补锂后充当导电剂作用，降低电池内阻。

锂电池用石墨烯-二硫化钼复合导电浆料及制备方法 795

 0

本发明提供一种锂电池用石墨烯‑二硫化钼复合导电浆料及制备方法，采用锂离子或镁离子盐与二硫化钼和石墨颗粒共混，高温加热使得锂离子或镁离子插层于石墨和二硫化钼的层间，然后冷却至室温后融入溶剂中，超声预破碎处理得到混合物，将混合物通过高压脉冲射流机的射流喷嘴中喷出，利用颗粒之间的机械剪切和高速碰撞作用，发生石墨和二硫化钼的进一步破碎剥离，形成石墨烯‑二硫化钼复合导电浆料。本发明提供的复合导电浆料及其制备方法能够有效防止纳米层的重新堆积，提高电极材料表面积使用率，大幅提升锂离子电池正负极的导电性。

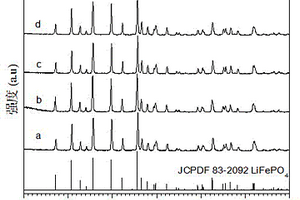

高电导率锂离子电池正极磷酸亚铁锂材料及其制备方法 985

 0

本发明提供了高电导率锂离子电池正极磷酸亚铁锂材料及其制备方法。该材料由锂源化合物、铁源化合物、磷源化合物、碳源化合物和作为石墨催化剂及掺杂元素的过渡金属化合物制成,其化学式为:Li(Fe1-xMx)PO4,其中x为0～0.1,M为过渡金属元素Fe、Cr、Ni、Co、Mo或者Mn;通过采用过渡金属化合物对包覆的碳材料进行催化,提高碳膜中石墨化度从而提高材料的电导率,同时过渡金属可作为一种掺杂元素进一步的提高材料的本征电导率。

硅‑黑磷‑液态金属三元锂电池负极材料及制备方法 925

 0

本发明提供一种硅?黑磷?液态金属三元锂电池负极材料及制备方法，涉及锂离子电池负极材料领域，电池负极材料由以下重量份的物质组成：17~20份源硅、20~36份黑磷和3?5份液态金属。黑磷是由双层原子组成的二维单晶片层结构，厚度为一个原子，且具有天然带隙，且能与硅有较好的相容性，本发明利用黑磷具有较高的迁移率的特性，通过与硅复合，减少硅的迁移负荷，进一步与镓铌液态金属形成三元锂电池负极材料，能够有效地抑制硅的体积膨胀，而且在同等条件下，可嵌入更多地锂离子，提高电池的能量密度和对电解液的稳定性，提高了电池的循环性能。

微波作用于锂辉石原矿生产β-锂辉石精矿的方法 751

 0

本发明提供一种微波作用于锂辉石原矿生产β-锂辉石精矿的方法，其步骤包括1)将锂辉石原矿粉碎至粒度0.2～30mm，得粉碎料；2)将粉碎料于930～1050℃温度下微波加热30～50分钟，自然冷却至≤60℃；3)将步骤2)所得粉碎料进行第一次筛分，筛孔径为0.2mm，得筛上物和筛下物β-锂辉石精矿I；4)将步骤3)所得筛上物磨碎至0.1～10mm，进行第二次筛分，筛孔径为0.2mm，得筛上物尾矿和筛下物β-锂辉石精矿II；5)将β-锂辉石精矿I与β-锂辉石精矿II合并得β-锂辉石精矿。工艺流程短，投资少，成本低，易操作，易控制，回收率高，产率高，且无化学污染及废水排放。

锂离子电池镍钴锰酸锂正极材料的草酸盐前躯体的制备方法 1053

 0

本发明涉及一种锂离子电池镍钴锰酸锂正极材料的草酸盐前躯体的制备方法，属于能源材料技术领域。本发明现将镍、钴、锰的可溶性盐、草酸酯类、有机溶剂按化学计量比称量配比，与水混合得到混合溶液，然后再制得镍钴锰酸锂正极材料的草酸盐前躯体。本发明制备方法简单易于操作，无需特殊设备成本低。前驱体材料成分均匀，形貌和粒径可控，材料振实密度大，有利于提高镍钴锰酸锂材料的能量密度。

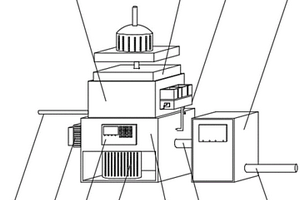

工业级碳酸锂精制生产电池级碳酸锂的装置 1074

 0

本实用新型公开了一种工业级碳酸锂精制生产电池级碳酸锂的装置，包括碳酸锂生产装置主体，所述碳酸锂生产装置主体的内部设置有电机，所述碳酸锂生产装置主体的前端外表面设置有控制面板，所述碳酸锂生产装置主体的一侧外表面固定安装有充气机构，所述碳酸锂生产装置主体的另一侧外表面固定安装有传输管。本实用新型所述的一种工业级碳酸锂精制生产电池级碳酸锂的装置，设有辅料添加机构与清洗机构，能够便于在生产碳酸锂过程中对辅料进行添加、对用量进行控制，可以保证碳酸锂生产的质量，并能在使用完后对配制容器内部进行清洗，防止腐蚀性液体附着在容器的内壁，方便人们下次使用，带来更好的使用前景。

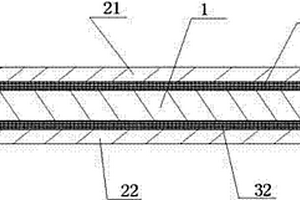

锂电池人造石墨负极带及锂电池 857

 0

本实用新型公开了一种锂电池人造石墨负极带,涉及锂电池领域,该锂电池人造石墨负极带包括铜箔片层、人造石墨层和导电粘结层,所述导电粘结层涂覆在所述铜箔片层正、反两面上,所述人造石墨层分别涂覆在所述导电粘结层上。与现有的相比,本实用新型保护的锂电池人造石墨负极带制作的电池循环次数多,电性能好且稳定。

锂电池微孔纤维素基隔膜及其制备方法及锂电池 737

 0

本发明涉及一种锂电池微孔纤维素基隔膜的制备方法包括步骤S11，将纤维素溶于溶剂中，再加入非溶剂搅拌得到三元溶液；步骤S12，提供一基底；及步骤S13，在基底上形成前述的三元溶液膜；其中三元溶液中纤维素∶溶剂∶非溶剂重量比为＝(0.5?25)∶(70?94.5)∶(5?29.5)。本发明还涉及一种锂电池微孔纤维素基隔膜与具有该锂电池微孔纤维素基隔膜锂电池，其中锂电池微孔纤维素基隔膜包括由纤维素、溶剂、非溶剂形成的三元溶液膜。

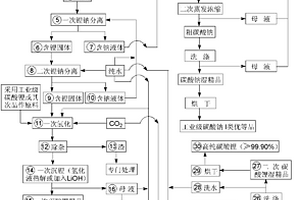

生产电池级碳酸锂或高纯碳酸锂的工业化方法 687

 0

本发明提供了一种生产电池级碳酸锂或高纯碳酸锂的工业化方法，它包括如下步骤：(一)碳化：取碳酸盐型锂源，其中Li2O含量为5.0～40.3％w/w，置于氢化反应釜中进行一次或两次以上碳化处理，得碳酸锂湿精品；(二)将一次碳化处理所得的碳酸锂湿精品烘干后，即得电池级碳酸锂；或，将两次以上碳化处理所得的碳酸锂湿精品烘干后，即得高纯碳酸锂。本发明提供的方法可连续大规模生产电池级碳酸锂和高纯碳酸锂，能耗小，环境友好，具有较强的实用价值。

共沉淀法制备锂离子电池富锂锰正极材料前驱体的装置 977

 0

本实用新型提供了一种共沉淀法制备锂离子电池富锂锰正极材料前驱体的装置，属于锂离子电池技术领域，包括反应器和循环泵，注剂装置与反应器连通，用于加注药剂；反应器上连接有氮气管线以及废气排放管线，用于置换系统中的氧气；反应器包括圆筒体和圆锥筒体两部分，圆锥筒体底部设有沉淀排出口；圆筒体周侧面设有进料口、进料口以非法线方向与圆筒体连通；圆筒体上端封闭并插入设置有循环液出料管；循环泵的入口与循环液出料管连通、出口与进料口连通。本装置工作时流体不断进入反应器中并旋转流动，可以充分混合、反应并分离生成的粘稠状物质和固体沉淀，保证了反应溶液的均匀性和测量的准确性，同时结构简单、成本低。

用于锂离子电池正极的低钠钾锰酸锂材料及其制备方法 702

 0

本发明公开了一种用于锂离子电池正极的低钠钾锰酸锂材料及其制备方法。锰酸锂材料的形貌为球状,平均粒径5～30微米,振实密度1.8～2.5g/m3,比表面积0.5～1.5m2/g,Na和K离子总重量含量小于15mg/kg,Na和K以外的杂质重量含量均小于10mg/kg。其制备方法主要包括,合成原料机械活化、活化原料固相烧结、烧结含硫气体制备硫酸锰溶液、硫酸锰溶液净化和高纯硫酸锰制备,具有锰基原料来源构成闭路循环、节能减排、环境友好的特点,克服了传统固相烧结法原料锰化合物杂质含量高,特别是Na、K离子难以去除带来的产品难以稳定达标的问题。同时避开了传统液相沉淀法制备前驱体过程中溶液的pH、温度、搅拌转速、反应物浓度等条件匹配要求苛刻的弊端。

以循环再利用的磷酸锂为原料制备磷酸铁锂方法 875

 0

本发明涉及以循环再利用的磷酸锂为原料制备磷酸铁锂的方法，其采用循环再利用的磷酸锂通过水热法制备性能优异的纳米级磷酸铁锂，提供了一种磷酸锂再利用的方法；通过循环再利用的磷酸锂提供磷酸铁锂制备的锂源和磷源，可大幅降低原材料的成本，回收利用价值高；利用水热法制备磷酸铁锂的特点，控制不同材料的过饱和度，可有效避免回收再利用的磷酸锂中的少量杂质对磷酸铁锂性能的影响，减小磷酸锂繁琐的除杂工艺；工艺方法中的碱源和洗涤液可反复回收使用，进一步降低生产成本和对环境的影响。

锂电池正极浆料的制备方法及锂电池 1076

 0

本发明提供了一种锂电池正极浆料的制备方法及锂电池，所述制备方法包括：步骤一、将第一重量份数的活性材料和第二重量份数的导电剂置于球磨机中进行第一预定时长的球磨加工，以获得分散均匀的混合粉料，进而提高电池的电化学性能。

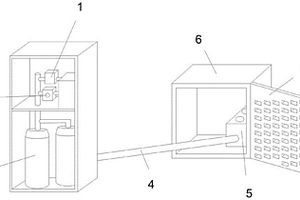

锂电池灭火剂的制备方法及锂电池灭火测试装置 665

 0

本发明提出了一种锂电池灭火剂的制备方法及锂电池灭火测试装置，涉及锂电池灭火技术领域。以全氟己烯氧基苯磺酰氟作为起始物制备得到含氟表面活性剂；再将含氟表面活性剂、二乙二醇单丁醚、乙二醇、催化剂三乙胺在室温下连续搅拌得到锂电池灭火剂中间产物B；向所得的中间产物B中依次加入辛基苯酚聚氧乙烯(10)醚、二氮杂18‑冠醚‑6、水、烷基糖苷、尿素，连续搅拌，得到锂电池灭火剂，而且还包括灭火剂、壳体、灭火剂贮罐、连接管路和温度感应启动组件，灭火剂贮罐的输出口连接有管路，管路与壳体连通，管路与壳体的连通处设有喷嘴，灭火剂贮罐的输出口处设有机械启动装置，温度感应启动组件用于感知电池的温度变化和控制机械启动装置的启闭。

锂离子电池所用补锂多孔一氧化硅负极材料及其制备方法 991

 0

本发明涉及一种锂离子电池所用补锂多孔一氧化硅负极材料及其制备方法，属于锂离子电池材料制备技术领域。技术方案是其制备过程为：所述的补锂多孔一氧化硅负极材料呈现核壳结构，内核为多孔一氧化硅，外壳为掺氮碳材料，其外壳的厚度50～500nm。本发明在多孔一氧化硅表面均匀沉积一层碳层，从而避免多孔一氧化硅直接与电解液接触，降低其副反应的发生机率，并提盖其导电性，同时由于采用氮掺杂碳物质，可以进一步提高其包覆层的导电性，从而提高其补锂多孔硅碳复合的倍率性能。

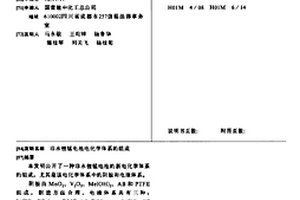

非水锂锰电池电化学体系的组成 830

 0

本发明公开了一种非水锂锰电池的新电化学体 系的组成，尤其是该电化学体系中的阴极和电液体 系。阴极由MnO2、V2O5、Me(OH)2、AB和PTFE组 成，制造方法合理，电液体系共有三种： LiClO4-PC/DME+1，3-DOL，LiClO4-PC /4M-1，3-DOL+1，3-DOL和 LiClO4-PC/DME+ THF+ArCH3。该三种电液体系之一与阴极再加高 纯锂作阳极便组成非水锂锰电池的电化学体系。

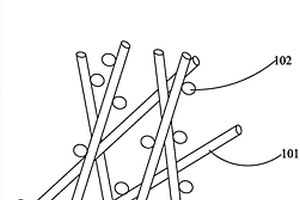

锂电池正极材料及其制备方法、正极结构和锂电池 990

 0

本发明涉及锂电池技术领域，尤其涉及一种锂电池正极材料及其制备方法。一种锂电池正极材料，该锂电池正极材料包括复合纳米材料，所述复合纳米材料包括碳纳米管和形成在所述碳纳米管之上的LiMNF颗粒，LiMNF颗粒的MN可以为CoNi、FeCu、FeCo或者其它任意两种过渡金属的合金组合物。碳纳米管作为支撑LiMNF颗粒的骨架，能很好的维持该复合纳米材料的结构。在进行反复高压充放电的循环过程中，复合纳米材料的空间结构能很好的调制充放电过程中该复合纳米材料体积变化，达到耐高压特性的需求并且具有高的比容量。

钒酸锌‑三氧化钼纳米片锂电池电极材料及制备方法 1043

 0

本发明涉及锂电池材料领域，具体涉及一种钒酸锌‑三氧化钼纳米片锂电池电极材料及制备方法。通过在二硫化钼的层间进行钒酸锌的生长，从而简单、高效的获得在纳米级别且厚度均匀的钒酸锌，进一步，利用二硫化钼高温转变为三氧化钼的特性，将已形成片的钒酸锌与三氧化钼烧结组装得到纳米片电极材料。该纳米片电极材料为片状的钒酸锌与三氧化钼层镶嵌形成的类似于三明治，层结构赋予钒酸锌缓冲空间，可有效缓解在嵌锂过程中的体积膨胀，解决了钒酸锌作为锂电池负极材料容量快速衰减的缺陷。特别的，该方法易于控制，得到的钒酸锌‑三氧化钼纳米片电极材料质量稳定，适合于工业化生产。

钼酸锂包覆的富锂锰基正极材料及其制备方法和应用 808

 0

本发明涉及一种钼酸锂包覆的富锂锰基正极材料及其制备方法和应用。所述钼酸锂包覆的富锂锰基正极材料的结构包括：富锂锰基层状氧化物内核和Li₂MoO₄包覆层，并且所述富锂锰基层状氧化物内核和Li₂MoO₄包覆层之间存在Mo⁶⁺浓度梯度过渡层；所述过渡层中，Mo⁶⁺浓度由包覆层一侧向内核一侧逐渐递减，所述过渡层的厚度为0.1‑10nm；所述Li₂MoO₄包覆富锂锰基层状氧化物正极材料的化学表达式为xLi[Li_0.33Mn_0.67]O₂·(1‑x)LiMO₂@Li₂MoO₄，0<x<1；其中，M至少包括Mn、Ni、Co、Al、Mg中的两种元素。

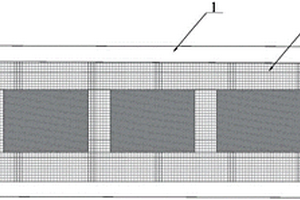

锂电池正极结构、全固态薄膜锂电池结构 1026

 0

本发明涉及锂电池技术领域，尤其涉及一种锂电池正极结构、全固态薄膜锂电池结构。所述锂电池正极结构包括集流体及设置在集流体上的正极复合薄膜层，所述正极复合薄膜层包括叠加设置的至少两层单一薄膜层和至少一层添加层，任意相邻设置的两层单一薄膜层之间设置一层所述添加层，所述单一薄膜层包括正极活性材料，所述添加层包括电子导电层和/或离子导电层；或者所述添加层包括混合导电层；所述电子导电层具有电子传导性能，所述离子导电层具有离子传导性能，所述混合导电层同时具有离子传导和电子传导性能，添加层的设置很好的减小由于单一薄膜层本身传导性差造成的阻抗，增强单一薄膜层的导电离子的传导性能，提高电池的导电性能。

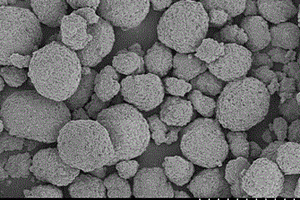

富锂锰基前驱体及其制备方法、富锂锰基正极材料及其制备方法 880

 0

本发明属于锂电池领域，提供了一种富锂猛基前驱体的制备方法，包括如下步骤：S1.配置溶液：分别配置过渡金属盐溶液、碱性溶液、络合溶液A和络合溶液B；S2.共沉淀反应：将步骤S1制备得到的过渡金属盐溶液和碱性溶液分别缓慢加入反应釜中进行反应；在反应进行的第一阶段同时向反应釜中缓慢加入络合溶液A；在反应进行的第二阶段同时向反应釜中缓慢加入络合溶液B；S3.后处理。上述方法能够合成颗粒表面光滑、球形度好、颗粒致密性好、粒度分布均匀的前驱体材料，且合成过程中不使用含氨络合剂。本发明还提供了上述方法制备的富锂锰基前驱体以及由该前驱体制备的富锂锰基正极材料及其制备方法。

用于高镁锂比卤水提锂的超支化吸附膜板及制备方法 837

 0

本发明属于锂提取领域，提供了一种用于高镁锂比卤水提锂的超支化吸附膜板及制备方法，将三聚氰胺和甲醛混合，调节pH为7～7.5，并在水浴下进行加成反应，得到羟甲基三聚氰胺；然后将层状双金属氢氧化物(LiCl·nAl(OH)3·mH2O)研磨至微米级，加入羟甲基三聚氰胺，再加入二羟甲基丙酸，在170～190℃下均质机反应，酯化3～5h，得到分散层状双金属氢氧化物的超支化聚合物；然后涂敷在厚度为3‑5cm的微孔陶瓷板表面成膜，得到一种用于高镁锂比卤水提锂的超支化吸附膜板。

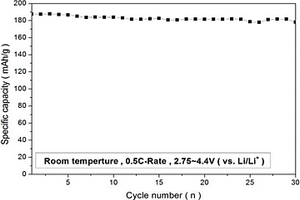

锂离子电池高电压正极材料LiδCo1-xMgxO2@AlF3及其制备方法 770

 0

本发明属于锂离子电池领域，提供锂离子电池正极材料LiδCo1?xMgxO2@AlF3及其制备方法，其中1≤δ≤1.05，0< x≤0.05；用以解决层状LiCoO2在高电位下电化学性能差的缺点。本发明体相掺杂改性与表面包覆相结合的层状正极材料LiδCo1?xMgxO2@AlF3具有较高的放电比容量和非常稳定的循环性能；在室温和0.5C倍率下，2.75～4.4V(vs.Li/Li+)的充放电电压范围内，首次放电比容量可高达187.6mAh/g，3.8V平台容量接近100％，循环30次以后仍然可达到180mAh/g，容量保持率为96％。同时，本发明提供该材料的制备方法，制备工艺简单、制备成本低，易于实现大规模工业化生产。

基于镍锰酸锂的锂离子电池正极材料及其制备方法 687

 0

本发明公开了一种基于镍锰酸锂的锂离子电池正极材料及其制备方法，所述正极片的材料由正极活性物质、粘结剂、导电剂和溶剂构成的正极浆料涂层，以及正极集流体组成；所述的正极活性物质采用镍锰酸锂的Al2O3包覆物；所述的粘结剂采用聚偏氟乙烯、聚四氟乙烯中的一种或多种；所述的导电剂采用导电炭黑、导电石墨、碳纳米管中的一种或多种；所述的溶剂采用N-甲基吡咯烷酮；所述的正极集流体采用铝箔。本发明设计的锂离子电池，在降低生产成本的同时，也达到了提高电池可逆比容量、能量密度和快速充放电能力，改善循环性能和安全性能的目的。

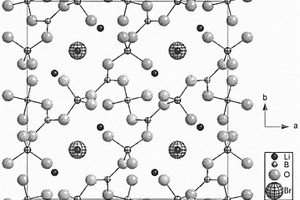

离子热合成锂离子电池固态电解质多晶粉末锂硼氧溴 704

 0

离子热合成锂离子电池固态电解质锂硼氧溴多晶粉末。锂硼氧溴(分子式：Li₄B₇O₁₂Br)，分子量为375.32，属立方晶系，空间群F43c，单胞参数为α＝β＝γ＝90°，Z＝8。采用低温离子热反应法制备。该制备方法可以在180℃的条件下合成锂硼氧溴(传统方法需要700℃以上的高温)，极大地降低了资源消耗。

锂电池正极材料镍钴锰酸锂粉体及其制备方法 707

 0

本发明公开了一种锂电池正极材料镍钴锰酸锂粉体及其制备方法。它是通过微波加热反应原材料，反应原材料自身损耗电磁场能量而发热，用电磁能直接作用于介质分子转化成热能。因此，本发明无需采用高温加热，就能完成镍钴锰酸锂粉体的制备。且本发明操作和设备简单，提供了一种加热时间短、能耗低、合成周期短、加热反应均匀且操作简单易获得的镍钴锰酸锂粉体制备方法。

锂电池高电导率钛酸锂负极材料的制备方法 723

 0

本发明涉及一种锂电池高电导率钛酸锂负极材料的制备方法，属于锂离子电池负极材料技术领域。本发明先制备纯净尖晶石型钛酸锂，可获得更好的钛酸锂晶体，再在后期进行碳包覆可提高钛酸锂材料的电导率；其次采用成本低廉的固相烧结法，易于商业应用，生产的钛酸锂材料在1C(1C=175mA/g)倍率下首次充电比容量可达160mAh/g，经过500次循环容量能保持在95%以上。
