江苏苏州有色金属复合材料技术理论与应用

铜元素与多种金属元素的复合材料装置 713

 0

本发明公开了一种铜元素与多种金属元素的复合材料装置，包括底座以及设置在底座上的高温搅拌进料炉和模具安装座，所述高温搅拌进料炉包括炉体以及设置在炉体顶部上的料斗，所述料斗上设置有多个存放铜元素、银元素、锌元素和铁元素储料仓，所述炉体内设置有进料搅拌器，所述进料搅拌器的一端与炉体外的进料搅拌驱动装置连接，另一端与进料筒连接，所述进料筒与模具安装座上的模具连接，所述进料搅拌器包括进料杆以及设置在进料杆四周的螺旋搅拌片。本发明设计新颖、结构简单，使用方便，能够制作出不同成分以及不同比例的铜元素复合材料，用于研究，便于选择其中最优的复合材料。

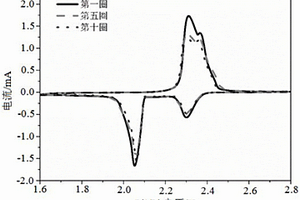

缺陷金属氧化物/多孔纳米碳质复合材料及其制备方法和应用 1038

 0

本发明公开了一种高活性的缺陷金属氧化物/多孔纳米碳质复合材料，其包括氮硫双掺杂的多孔纳米碳质以及负载于该多孔纳米碳质上的氧缺陷金属氧化物。该缺陷金属氧化物/多孔纳米碳质复合材料利用离子调控的方式直接用一步法将缺陷金属氧化物复合至氮硫双掺杂的多孔纳米碳质上，从而使其应用于高能量密度的锂硫电池中时，克服锂硫电池中活性物质利用率低的问题，提高了锂离子在固相中的传导能力及对多硫化物的多相催化转化能力，从而实现其在应用于电极时，硫正极的高效利用和高循环寿命，表现出更为优异的电化学性能，能够实现快速充放电的目标。本发明还公开了上述缺陷金属氧化物/多孔纳米碳质复合材料的制备方法及其在能源存储器件中的应用。

抗撕裂乳胶复合材料 667

 0

本发明公开了一种抗撕裂乳胶复合材料，采用三维经编间隔织物和乳胶为原材料，以三维经编间隔织物为框架，让乳胶在三维经编间隔织物内部进行发泡，得到抗撕裂的乳胶复合材料。本发明抗撕裂乳胶复合材料，其可增强乳胶发泡材料的支撑性和抗撕裂性能。

芳纶纤维增强氰酸酯复合材料 621

 0

本专利涉及芳纶纤维增强氰酸酯复合材料，制备的方法为，将阻燃型耐紫外芳纶纤维布浸入氰酸酯预聚物溶液中，晾干得到芳纶预浸料；然后将3～8张芳纶预浸料热压，制备芳纶纤维增强氰酸酯复合材料；所述芳纶预浸料的树脂含量为60～65wt%；芳纶纤维增强氰酸酯复合材料具有高的紫外吸收性，同时具备极低催化活性，避免了辐射过程光催化对纤维结构的破坏。

二氧化钛-石墨烯复合材料及其在光触媒纳米溶胶中的应用 709

 0

本发明公开了一种二氧化钛‑石墨烯复合材料及其在光触媒纳米溶液中的应用。所述的二氧化钛‑石墨烯复合材料由以下方法制备得到：二氧化钛加入到氢氧化钠溶液中混合均匀后加入石墨烯超声分散均匀，高温高压反应后得到。与现有技术相比，将本发明的二氧化钛‑石墨烯复合材料应用于光触媒纳米溶胶中，制备得到的光触媒纳米溶胶，粒径均一，分散性好，稳定性高，具有优异的光吸收性能和良好的光催化效果，而且性能稳定，制备工艺简单，制备条件温和，具有良好的应用价值。

氮化硅-碳化硅陶瓷复合材料及其制备方法 841

 0

本发明公开了一种氮化硅‑碳化硅陶瓷复合材料，还公开了该复合材料的制备方法，包括：(1)以氮化硅粉体和碳化硅粉体为原料，添加烧结助剂，再加入去离子水，球磨混合60～90min，获得氮化硅‑碳化硅浆料，其中，所述烧结助剂包括占氮化硅粉体和碳化硅粉体原料总重量计的10～15％的Al₂O₃和5～8％的Y₂O₃；(2)将上述氮化硅‑碳化硅浆料真空抽滤，80～100℃条件下烘干，过筛，在1～10MPa条件下进行干压成型，并在20～300MPa条件下冷等静压成型，获得氮化硅‑碳化硅素坯；(3)将上述氮化硅‑碳化硅素坯后放入烧结炉中，在0.5～1.5MPa氮气气氛和1250～1500℃温度条件下进行烧结1～3h，并在1250～1500℃条件下保温1～2小时，冷却，获得氮化硅‑碳化硅陶瓷复合材料。本发明制备工艺简单，制得的陶瓷抗弯强度和断裂韧性高。

碳颗粒铝合金复合材料制备方法 879

 0

本发明公开了一种碳颗粒铝合金复合材料制备方法，本发明方法简单、可靠、经济，只经简单重熔就仍可得到很好的复合材料,完全熔化后升至较高温度时,用工具搅动也看不到颗粒浮出或沉底,而且这种重熔可以反复进行多次，制备方法还实现了石墨烯材料与铝合金颗粒的很好的结合，由于多次大的变形，可以使复合材料达到很高的致密度，提高了基体的力学性能，明显提高了复合铝合金材料的强度、韧性以及耐磨性能。

高压电系数柔性复合材料薄膜的制备方法 681

 0

本发明属于薄膜材料领域，涉及一种高压电系数柔性复合材料薄膜的制备方法。本发明提出的制备方法是将吡咯、氟化锂、氟化钪、硝酸钒以及纤维素复合，再高温氧化，得复合金属氧化物，再将复合金属氧化物分散在丙烯腈‑丁二烯‑苯乙烯共聚物/硅烷偶联剂/丙酮溶液中，然后用甩膜机制膜，退火，得柔性压电复合材料薄膜。与现有文献相比，本发明有更好的技术效果，所制备的柔性复合材料薄膜的压电系数为768pC/N，达常规复合压电材料的7倍以上。

用于3D打印的高阻燃性尼龙复合材料 886

 0

本发明属于高分子材料领域，具体涉及一种用于3D打印的高阻燃性尼龙复合材料，由以下原料按重量份制备而成：尼龙树脂100份、填料3～8份、增韧剂5～15份、抗氧剂0.5～1份、相容剂0.3～0.8份、润滑剂0.5～1.5份、DOPO衍生物阻燃剂5～10份。本发明的一种用于3D打印的高阻燃性尼龙复合材料，在尼龙复合材料体系中添加了DOPO衍生物阻燃剂，一方面阻燃剂结构中含有较低表面能的氟元素，使其具有较强的表面迁移性，能在基材表面形成一种高阻燃性膜，并且结构中含有的硅元素，具有较好的阻燃效果、无烟、耐高温、化学稳定性好，同时可以提高尼龙的力学性能；另一方面，当阻燃剂含量达到5‑10％时，固化物可以达到UL94，V‑0级。

增韧阻燃型HIPS复合材料的制备方法 826

 0

本发明提供了一种增韧阻燃型HIPS复合材料的制备方法，该制备方法包括如下步骤：a）选材备料，b）混料加工，c）挤出造粒，d）注塑加工。本发明揭示了一种增韧阻燃的HIPS复合材料的制备方法，该制备方法工序安排合理，成本适中，采用了共混与挤出工艺，制得的复合材料不仅具有良好的综合力学性能，而且具有突出的阻燃功效，非常适合制作电子电器领域中HIPS片材。

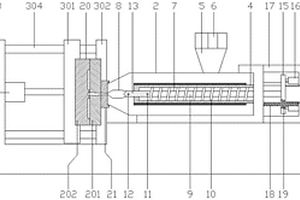

塑胶复合材料的注塑工艺 657

 0

本发明公开了一种塑胶复合材料的注塑工艺，包括以下步骤：(1)配料：所述塑胶复合材料按照质量份的原料包括：颗粒状的增强PP料80-120份、木纤维10-20份、玻璃纤维10-15份和阻燃剂1-3份；(2)制备木纤维预制体；(3)混料；(4)烘料；(5)设定水冷模具参数；(6)合模：将木纤维预制体预先放置于动模和定模的模腔内，合模；(7)注塑，保压，冷却，固化成型，最后开模取出制品。本发明的塑胶复合材料选用环保材料增强PP料作为主材，拥有良好的绝缘性能；本发明通过在增强PP料中添加木纤维、阻燃剂和玻璃纤维，光洁度好，具有很好的耐冲击性、耐老化性、耐热性能。

耐候型连续玻璃纤维增强聚丙烯复合材料及其制备方法 700

 0

本发明公开了一种耐候型连续玻璃纤维增强聚丙烯复合材料及其制备方法，按重量百分比计，具有如下原料配方：连续纤维增强聚丙烯母粒20～60％、改性光稳定剂母粒20～70％、第一聚丙烯树脂0～10％；相较于现有技术，本发明通过对原料配方进行优化创新，即添加了由第二聚丙烯树脂、光稳定剂、碱性化合物和热稳定剂制成的改性光稳定剂母粒，所述改性光稳定剂母粒的添加，不仅提高了复合材料的力学性能，还大大提升了复合材料的耐候性能，从而具有广阔的市场前景和市场效益。

抗静电聚苯乙烯复合材料及其制备方法 855

 0

本发明公开一种抗静电聚苯乙烯复合材料及其制备方法，上述材料，由包含以下重量份的组分制成：聚苯乙烯75-84份、乙烯丙烯共聚物15-20份、滑石粉8-14份、聚乙二醇5-8份、壬二酸二丁酯2-5份、玻璃纤维粉2-4份、抗静电剂1-3份和羟甲基淀粉1-3份。本发明还提供了该材料的制备方法，包括将上述组分混合均匀，调节pH至7.6-8.4，加入双螺杆挤出机中，熔融挤出、干燥、切粒，得到抗静电聚苯乙烯复合材料。本发明复合材料可应用于家用电器、仪器仪表、通讯电子和办公用品等领域。

聚碳酸酯环保的阻燃复合材料 603

 0

本发明公开了一种聚碳酸酯环保的阻燃复合材料，包括以下重量份的原料：聚碳酸酯20～40份、聚苯乙烯10～18份、三元乙丙橡胶18～30份、氧化锌0.2～0.6份、水杨酸0.02～0.08份、纳米二氧化钛3～10份、玻璃纤维1～6份、阻燃剂1～3份、填料8～12份、丙三醇12～18份、十二烷基苯磺酸钠0.5～1.5份。本发明提出的一种聚碳酸酯环保的阻燃复合材料，其具有显著的阻燃性能、耐磨、抗氧化、抗老化性，其力学性能好，抗紫外线能力强，其制备方法简单、制备成本低，所得复合材料综合性能好，可得广泛应用。

渐变色有机硅纳米复合材料及其生产工艺和用途 1011

 0

本发明公开了一种渐变色有机硅纳米复合材料及其生产工艺和用途，涉及功能性高分子材料技术领域。该复合材料原料组成包括：按重量份计，45~60份改性聚丙烯酸酯乳液，18~24份硅酸铝，8~14份可逆变色颜料，2~4份颜料添加剂，16~22份水，1~4份增稠剂，0.8~3份流平剂，0.8~2份润湿剂，0.5~2份消泡剂，0.2~1.5份分散剂，0.5~1份成膜助剂。本发明提供的渐变色复合材料在基底材料上涂膜后，具有良好的感温变色能力，且涂层的耐高温、耐酸碱腐蚀性能增强，附着力显著提升，硬度更佳；同时涂层表面具有一定的自清洁能力，表面光泽度增强。

抗菌复合材料、卫生用品及其制备方法 746

 0

本申请公开了一种抗菌复合材料、卫生用品及其制备方法，该抗菌复合材料包括抗菌层和杀菌层，抗菌层为多孔材料层，抗菌层中包括纳米银抗菌剂；杀菌层至少位于抗菌层的一侧表面，杀菌层包括季铵盐杀菌剂。通过上述方式，本申请能够提高抗菌复合材料的抗菌性。

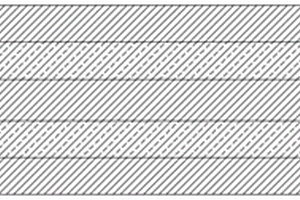

黄麻增强聚乳酸基绿色复合材料及其制备方法 964

 0

本发明公开了一种黄麻增强聚乳酸基绿色复合材料及其制备方法，所述黄麻增强聚乳酸基绿色复合材料是由聚乳酸复合膜和黄麻纤维布交替层叠而成。其中，所述聚乳酸复合膜的层数和所述黄麻纤维布的层数之和大于或等于3。每层所述聚乳酸复合膜的厚度在0.6‑0.8mm之间。所述聚乳酸复合膜由硬质粒子添加至聚乳酸中制备而得，所述硬质粒子包括碳纳米管、纳米二氧化硅和纳米二氧化钛中的一种或多种。本发明黄麻增强聚乳酸基绿色复合材料具有高韧性和优异的抗冲击性能，可生物降解并且无毒、成本低廉、工艺简单，可广泛应用于工业和日常生活的多个领域。

航天用高性能纳米碳化钛铝合金复合材料及其挤压成型方法 1003

 0

本发明提供一种航天用高性能纳米碳化钛铝合金复合材料，包括纳米碳化钛为0.1wt％～2wt％，基体相98％～99.9wt％；该基体相成分为7075铝基体的预合金粉末；本发明还提供了上述铝合金复合材料的挤压成型方法，以纳米碳化钛为增强相，以7055铝合金粉末为基体相，电场辅助下烧结挤压一体化进行，挤压比3～15，升温时间30～150K/min，挤压温度450～550℃，挤压速度0.1～1mm/min，最终制备出超细高强的纳米碳化钛铝合金复合材料，可应用于航空领域。

柔性相变储热复合材料及其制备方法与应用 952

 0

本发明公开了一种柔性相变储热复合材料及其制备方法与应用。本发明将油相和水相混合均匀，得到水包油型高内相乳液，加入光引发剂或氨水作为聚合引发剂，使巯基化合物和水溶性低聚物实现界面聚合，在界面处形成交联聚合物膜对相变材料进行包覆，即得所述柔性相变储热复合材料。所述复合材料外形可调，导热性能良好，储热密度高，在30℃以上时具有柔性，可卷曲折叠。

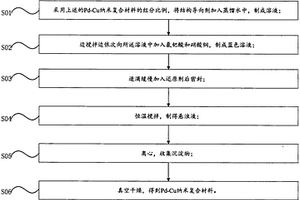

Pd-Cu纳米复合材料及制备方法和应用方法 638

 0

本申请提供了一种Pd‑Cu纳米复合材料及制备方法和应用方法，Pd‑Cu纳米复合材料，包括如下组分：氯钯酸、硝酸铜、结构导向剂和还原剂，所述氯钯酸、硝酸铜的摩尔比为(1～2)∶(1～2)，所述结构导向剂占总组分的体积比为(0.5～1.5)∶5，所述还原剂与总组分的体积比为(0.5～1.5)∶10。本申请制备得到的Pd‑Cu纳米复合材料具有催化乙醇或者乙二醇的性能，且电催化性能优异，催化剂按照催化活性从高到低的排布顺序为：Pd₁Cu₂‑PVP＞Pd₁Cu₂‑(PCA‑Na+PVP)＞Pd₁Cu₂＞Pd₁Cu₁＞Pd₂Cu₁。

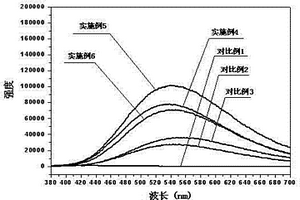

透明ZnO 量子点/有机硅纳米复合材料、制备方法及应用 811

 0

本发明公开了一种透明ZnO量子点/有机硅纳米复合材料、制备方法及应用。按重量计，在25℃～50℃条件下，将含有0.001～10份改性ZnO量子点和0.5～60份有机硅交联剂、0.05～2份含铂催化剂和100份有机硅基础聚合物加入0.001～20份正己烷中，搅拌均匀，固化后即得到一种透明ZnO量子点/有机硅纳米复合材料。所述的改性ZnO量子点是通过MgO层钝化和偶联剂处理两个步骤制得。所制备的复合材料兼具高可见光透过率和荧光强度、高的热稳定性能的优点，应用于光电器件、LED固体照明器件或户外霓虹灯的外用封装材料。该制备方法简单易行、适用性广，同时所采用的原材料均无毒价廉、来源广泛。

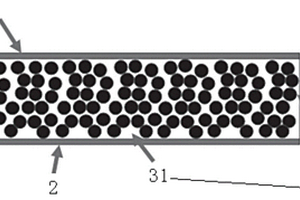

三明治结构复合材料及其制备方法 940

 0

本发明公开了一种三明治结构复合材料，其包括第一面层、第二面层、以及位于所述第一面层与所述第二面层之间的夹心层；所述第一面层与所述第二面层均为碳纤维编织布；所述夹心层包括基体、以及分布在所述基体中的碳化硅空心球；所述基体为镁或镁合金。上述三明治结构复合材料，夹心层为含碳化硅空心球的镁基复合材料，其具有优异的低密度、高比强度和优异的吸能性能；同时在夹心层的两面还复合有碳纤维编织布形成的面层，形成三明治结构，在保持吸能性能和抗冲击性能的同时，加强整体材料的抗弯和抗剪切性能。本发明还提供了三明治结构复合材料的制备方法。

用于冰箱门壳的复合材料及其制备方法 959

 0

本申请涉及冰箱技术领域，具体公开了一种用于冰箱门壳的复合材料及其制备方法。所述用于冰箱门壳的复合材料由包含以下重量份的原料制备而成：聚丙烯共聚物20‑40份、无机增强材料5‑10份、硬质聚氨酯泡沫1‑5份、乙烯醋酸乙烯共聚物1‑5份；所述硬质聚氨酯泡沫的制备原料包括聚醚多元醇、异氰酸酯；所述聚醚多元醇为三羟甲基丙烷聚醚。本申请提供的用于冰箱门壳的复合材料，能提高冰箱门壳与冰箱门盖之间的密封性，有效提高改善冰箱的保温效果和冰箱门壳的抗应变性能，且复合材料的具备更好的韧性、强度、粘着性，还可保证制备的硬质聚氨酯泡沫的密度合适，既能提高硬质聚氨酯泡沫的强度，又能提高硬质聚氨酯泡沫的均匀性。

轻量化汽车发动机罩盖用复合材料及制备方法 819

 0

本发明公开了一种轻量化汽车发动机罩盖用复合材料及制备方法，轻量化汽车发动机罩盖用复合材料由尼龙、有机纤维、松香树脂、环氧树脂、发泡剂、云母、纳米二氧化钛、无机填料、抗静电剂、无机填料、稳定剂、抗氧化剂、增刚成核剂、脱模剂、增容剂、耐磨剂、耐候剂、抗菌剂和偶联剂经由双螺杆挤出机熔融挤出造粒。本发明提供的轻量化汽车发动机罩盖用复合材料及制备方法，将尼龙、有机纤维与发泡剂、耐磨剂、抗菌剂、抗静电剂、耐候剂和抗氧化剂等助剂共混挤出，轻量化制备，提高发动机罩盖的耐磨性、抗菌性，消除静电效应，较好的适应恶劣气候条件，抑制出现氧化现象，提高罩盖复合材料的综合性能，延长发动机使用寿命，应用前景广阔。

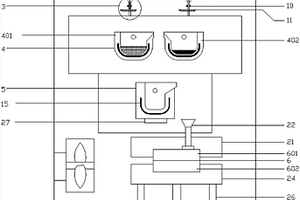

铁元素和铝元素复合材料的装置 1072

 0

本发明公开了一种铁元素和铝元素复合材料的装置，包括装置本体，所述装置本体包括从上而下依次设置的原料卷、进料装置、高温熔化炉、高温搅拌炉和成型模具，所述原料卷上缠绕有铁元素丝和铝元素丝，所述铁元素丝和铝元素丝与进料装置连接，所述进料装置包括连接铁元素丝和铝元素丝的进料孔以及设置在进料孔上的驱动装置和剪切装置，所述高温熔化炉将铁元素丝和铝元素丝分别熔化后倒入到高温搅拌炉，由高温搅拌炉搅拌后注入到成型模具中以成型铁元素复合材料。本发明能够制作出不同成份以及不同比例的铁元素复合材料，用于研究，便于选择其中最优的铁元素复合材料。

钛金属增强碳纤维羽毛球拍复合材料及其制备方法 762

 0

本发明公开了一种钛金属增强碳纤维羽毛球拍复合材料，组分及各组分的质量分数如下：碳纤维30~40份，碳素纤维10~20份，纳米二氧化钛4~8份，丙烯酸酯树脂5~8份，过氯乙烯树脂3~8份，乙基纤维素3~6份，聚酞胺纤维10~18份，丙烯腈5~8份，纳米氧化铝1.6~2.4份，三羟乙基甲基季铵硫酸甲酯盐0.8~1.6份，发泡剂1~3份，偶联剂2~5份，稳定剂0.5~1.3份。该复合材料以碳纤维为主体，添加二氧化钛及树脂材料，在保持优异性能的同时降低复合材料的成本，复合材料质轻，刚性高，弹性强，成本低，可以推广使用。

纳米材料改性的多功能脲醛树脂复合材料及其制备方法 995

 0

本发明提供一种纳米材料改性的多功能脲醛树脂复合材料及其制备方法，该复合材料包括纳米壳聚糖改性的脲醛树脂、脲醛树脂微胶囊和纳米二氧化硅，具体制备方法为：将脲醛树脂加入到甲醇中，加入硼氢化钠，低温反应，得到羟基改性的脲醛树脂，然后与纳米壳聚糖溶液混合，滴加氢氧化钠，加热反应，得到纳米壳聚糖改性的脲醛树脂；将纤维素经纤维素酶溶液降解，超声波破碎得到微纳米纤维素，加入二氧化锰，室温搅拌，再加入脲醛树脂水溶液中，搅拌均匀，得到脲醛树脂微胶囊；将两种材料混合后，加入纳米二氧化硅，混合均匀，得到纳米材料改性的多功能脲醛树脂复合材料。本发明制备的脲醛树脂复合材料机械性能好，耐水耐热性能好，游离甲醛低，环保高能。

氧化石墨烯改性聚乳酸复合材料及其制备方法 743

 0

本发明公开了一种氧化石墨烯改性聚乳酸复合材料及其制备方法，按重量份计，所述复合材料包含以下组分：玉米茎秆纤维3～19份、水稻茎秆纤维2～15份、棕榈叶纤维4～14份、氧化石墨烯14～26份、高锰酸钾2～8份、硅烷偶联剂1～8份、丙三醇1～6份、双氧水1～7份、L‑丙交酯单体8～17份、聚乳酸22～47份。(1)本发明所述氧化石墨烯改性聚乳酸复合材料具有良好的结晶度，且结晶速率快而稳定；(2)本发明所述复合材料抗高温性能好，抗冲击能力好，耐热性好，亲水性强。

低VOC玻纤增强聚丙烯缓燃复合材料的制备方法 793

 0

本发明公开了一种低VOC玻纤增强聚丙烯缓燃复合材料的制备方法，包括以下步骤：首先对原料干燥处理；其次采用双螺杆挤出机熔融共混分别制备玻纤增强聚丙烯母粒和空心玻璃微珠母粒；然后将二者混合，经单螺杆注塑机注射得到低VOC低密度玻纤增强聚丙烯复合材料。本发明制备方法得到的复合材料无需借助外部紫外光源或者设备即可高效、节能、环保地催化降解车内VOC；同时添加了表面涂覆相容剂的空心玻璃微珠，在不降低复合材料强度的前提下，与玻纤增强PP相容性好，可有效降低密度。本发明提供的制备方法简单、可靠。

聚羟基乙酸-铜氨再生纤维素-聚乳酸复合材料及其制备方法 1003

 0

本发明提供一种聚羟基乙酸-铜氨再生纤维素-聚乳酸复合材料及其制备方法，按重量份计，包括如下组分：聚羟基乙酸36~46份，铜氨再生纤维素34~50份，聚乳酸6~12份，2-甲基丙烯酰氧基乙基磷酰胆碱0.1~10份，聚乙二醇2~5份，润滑剂1~4份和助剂1~3份。制备方法：将聚羟基乙酸置于烘箱内烘干；将干燥后的聚羟基乙酸及其余原料混合均匀，加入到同向双螺杆配混挤出机中挤出造粒，制得复合材料样条，经切粒机造粒，最后置于烘箱内烘干至质量恒定。本发明制备的聚羟基乙酸-铜氨再生纤维素-聚乳酸复合材料相对于聚羟基乙酸-聚乳酸复合材料具有更高的拉伸强度和弯曲强度，更适于加工应用。
