云南有色金属选矿技术理论与应用

均匀给矿料斗 1081

 0

本实用新型涉及一种均匀给矿料斗，属于选矿设备技术领域，本实用新型包括给矿料斗本体，给矿料斗本体具有四块倾斜的侧壁，其内部对称安装有两块侧面挡板，两块侧面挡板顶部活动安装在给矿料斗本体两块相对的侧壁上，两块侧面挡板底部开有安装孔，两块侧面挡板的安装孔之间安装使底部形成的开口宽度可调的有第二钢丝绳。本实用新型能够调节给矿料斗出口宽度，使不同批次和不同种类的原矿均匀下矿，在输送带上形成均匀稳定分布的矿料带。

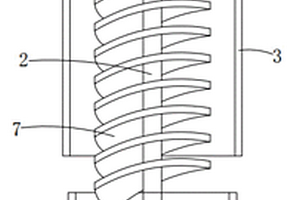

微细粒级钛矿螺旋溜槽 608

 0

本实用新型提供一种微细粒级钛矿螺旋溜槽。所述微细粒级钛矿螺旋溜槽包括底座；中心柱，所述中心柱固定安装在所述底座的顶部；防护罩，所述防护罩固定套设在所述中心柱上；接料箱，所述接料箱固定套设在所述中心柱上，所述接料箱位于所述防护罩的下方；截矿斗，所述截矿斗固定安装在所述接料箱的底部；出料管，所述出料管固定安装在所述接料箱的底部，所述出料管位于所述中心柱远离所述截矿斗的一侧；螺旋溜槽，所述螺旋溜槽固定套设在所述中心柱上，所述螺旋溜槽位于所述防护罩内。本实用新型提供的微细粒级钛矿螺旋溜槽具有选矿效果好、能够有效预防其他杂质进入、且使用较为方便的优点。

具有防溢流功能的浮选泡沫槽 990

 0

本实用新型公开了一种具有防溢流功能的浮选泡沫槽，包括槽体（1），槽体（1）上设置插槽（2），所述插槽（2）与防溢插板（3）静配合。本实用新型采用设置防溢插板，以及消除管道接口死角、增大槽内体积和坡度设计等技术措施，增大泡沫层溢流回旋空间，避免了矿槽跑矿造成资源损失，同时解决了底部易堵塞的问题；还减少了冲洗水的用量，保证了后续浮选作业的矿浆浓度，降低了药剂消耗和生产成本，本实用新型结构简单、实施简便，有利于在选矿技术领域推广与应用，提高资源利用率和经济效益。

半自磨机进料装置 771

 0

本实用新型属于选矿技术领域，具体涉及一种半自磨机进料装置，包括进料管，进料管设置在一个机架上，进料管的下端倾斜向下设置有卸料管，在进料管和卸料管的连接处设置有卸矿水管；卸矿水管在卸料管后侧，所述机架底端设置有4个轮子，所述卸料管内侧壁上设置有衬板，衬板材料为焊达耐磨板，衬板厚度为30~40mm，底部衬板采用竖直错位排布的方式安装，侧部衬板采用平铺式安装。通过改变半自磨机进料装置保护衬板的排列方式和衬板材质，以及在正对卸料管的进料管底端一侧安装卸矿水管，通过卸矿水冲击作用减少垂直掉落的矿石对保护衬板的直接冲击，提高进料装置保护衬板的使用寿命的同时大幅减轻半自磨机进料装置的堵塞情况。

矿石破碎筛分组合装置 945

 0

本实用新型公开了一种矿石破碎筛分组合装置，属于矿山岩土工程技术领域，其包括外框架、齿轮破碎部、矿石筛分部、电机，电机、齿轮破碎部、矿石筛分部分别设置在外框架上；本装置既能达到常规破碎筛分设备的效果，还能提高选矿水平；相对于常规的破碎筛分工艺来说，其破碎筛分效果好，矿石破碎粒度均匀，碎石效率比较高，不需要重复破碎，由于可以将不同尺寸的设备连接在一起，使整个工艺流程更加有效率，节省大量时间。

浮选机自动加药装置 960

 0

本实用新型涉及一种浮选机自动加药装置，属于选矿技术领域。所述自动加药装置包括储药瓶、转盘、储药瓶开关、药剂计量瓶、药剂计量瓶阀门、重量传感器等，电动机固定在固定架上，电动机与转盘连接，转盘上固定有多个储药瓶，每个储药瓶上均有储药瓶开关，储药瓶的下面设有药剂计量瓶，药剂计量瓶的下面设有加药瓶，药剂计量瓶和加药瓶均固定在固定架上；加药瓶的下面设有加药瓶开关，储药瓶的出口处设有药剂计量瓶阀门，药剂计量瓶阀门上设有重量传感器；储药瓶开关、药剂计量瓶阀门、重量传感器、加药瓶开关、电动机分别与控制器连接；本实用新型结构简单，能进行多种药剂的添加，降低了人工劳动量，提升了加药精准度。

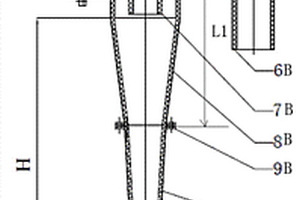

固液气三相流水力旋流器 1045

 0

本实用新型涉及一种固液气三相流水力旋流器，属选矿用水力旋流器。所述固液气三相流水力旋流器直径为Ф350mm，由上部的筒锥连体同轴度锥体（8B）、中部的分级锥体（10B）和下部的分离锥体（12B）相互贯通后依序连接组成一个整体，其中上部的筒锥连体同轴度锥体（8B）与中部的分级锥体（10B）通过连接法兰（9B）连接，中部的分级锥体（10B）与下部的分离锥体（12B）通过连接卡箍（11B）连接，分离锥体（12B）底部通过连接卡箍（13B）接有沉沙咀（14B）；在筒锥连体同轴度锥体（8B）筒体部份的侧部开有进浆口（3B），进浆口（3B）与矿浆管道（1B）通过进浆管连接法兰（2B）连接，筒锥连体同轴度锥体（8B）筒体部份的顶部通过压盖（5B）接有一根外溢流管（6B）。

能够有效清理淤泥的清理装置 1095

 0

本实用新型公开了一种能够有效清理淤泥的清理装置,包括支架、承载浮框、潜水泵支架、手拉葫芦、淤泥泵、排污管，所述的支架底部设置承载浮框，所述的承载浮框上设置滑动小车，所述的滑动小车上设置套筒，所述的套筒与潜水泵支架套接滑动配合，所述的手拉葫芦倒挂设置于潜水泵支架上部的上悬挂板上，所述的淤泥泵悬挂设置于潜水泵支架的下悬挂板上，所述的排污管与淤泥泵连接。本实用新型可以在不停机状态，不放空循环水池的情况下，能持续的清理水池底部的污泥，保证了选矿厂、选煤厂的作业正常运行。

配药桶液位检测装置 686

 0

本实用新型属于选矿设备技术领域，具体涉及一种配药桶液位检测装置，包括搅拌桶，搅拌桶下端设置有一个倾斜向上的短管，短管顶端弯折向上，短管通过接头设置有透明管道，透明管道竖直设置，搅拌桶侧壁或透明管道附近设置有标尺。本实用新型取代了原始检测方法，降低液位检测难度与劳动强度，避免药位检测过程中有毒、有害气体对作业人员带来危害。

振幅可调的单向振动器 799

 0

本实用新型提供一种振幅可调的单向振动器，包括基座，设于基座上的动力机及其传动机构，其特征在于基座上设有其上套设有偏心体的转轴，转轴通过传动机构与动力机相连接，偏心体上设有调节栓及垫块。实现振动器的振频可调、振幅可调、强度可控和方向可控。在实际运用中，可根据入选矿料的比重、粒度、浓度和黏性等因素，调整相应的振动参数，实现矿料松散。同时由于振动器为强度可控的单向振动，既能在流膜层之间形成强烈的剪切效果，又能避免矿粒因振动方向的不确定性造成悬浮和紊乱，从而实现最佳的分层效果。

浮选机液位检测装置 1048

 0

本实用新型属于选矿技术领域，具体涉及一种浮选机液位检测装置，包括隔离筒，隔离筒上端设置有液位测量仪，隔离筒内通过浮球设置有浮球杆，浮球杆上端设置有反射盘，隔离筒上部设置有冲洗水管；隔离筒上部外侧壁设置有基座，隔离筒通过基座固定，隔离筒下端呈敞口设置，隔离筒浮球以上侧壁部位设置有若干个泡沫溢流口。本实用新型将隔离管底部‘鸭嘴’弯管去除，隔离筒顶部增加泡沫溢流口，消除‘鸭嘴’弯管结钙堵塞，以及泡沫过多影响液位控制精准度的情况，大大提升浮选机液位控制装置精准度。

实验用矿样堆锥混匀器 744

 0

本实用新型公开了一种实验用矿样堆锥混匀器，涉及选矿设备技术领域。所述堆锥混匀器包括入料漏斗、设置于入料漏斗下方的堆锥漏斗、支架。入料漏斗为锥形漏斗且内部同轴设置有接料内斗，接料内斗为其进料口直径大于其出料口直径的锥形漏斗，接料斗内外侧壁与入料漏斗内侧壁之间的间隙形成接料外斗；接料内斗顶部上方连接有分料器，分料器由两个隔离板垂直交接而成，底部有四个出料口，其中对角的两个出料口与接料内斗连通，另一对角的两个出料口与接料外斗连通；堆锥漏斗为其进料口直径大于其出料口直径的锥形漏斗，与入料漏斗同轴设置，且内部设置有四分器；支架与入料漏斗、堆锥漏斗固定连接，支架高度大于入料漏斗和堆锥漏斗高度之和。

铅锌浮选尾矿浓缩系统 1127

 0

本实用新型涉及选矿厂尾矿处理领域，具体涉及铅锌浮选尾矿浓缩系统。铅锌浮选尾矿浓缩系统，包括A重选溜槽（1）、B重选溜槽（2）、C重选溜槽（3）、D重选溜槽（4）、浓缩机（5）、A输送泵（6）、B输送泵（7）、压滤机（8）、污水处理站（9）和控制器（10）。本实用新型操作方便、重选溜槽去除硫铁矿和有一个泵损坏时，不会影响连续生产的正常进行。

自动取样装置 1047

 0

一种自动取样装置，涉及一种自动取样装置，特别适用于选矿工艺流程中矿浆的取样设备，包括二次取样测量分析仪、取样管线、上给水阀、取样阀、下给水阀、气动阀控制装置和智能控制装置；使一次取样机能在分析仪控制下与二次取样同步进行，避免一次连续取样带来的弊端，提高企业生产综合经济效益，降低能源生产成本。

钟摆刮泡式磁力浮选机 889

 0

本实用新型公开一种钟摆刮泡式磁力浮选机，包括磁力搅拌器、浮选槽、充气管、精矿槽、排料管、刮板以及摆杆机构等；磁力搅拌器包括壳体、底座、开关、磁力转子以及内磁转子等。浮选槽为圆柱形筒体，设置于磁力搅拌器上部，筒体外上部设有精矿槽，下部设有充气管，浮选槽底部放置一磁力转子，磁力搅拌器工作时，内磁转子带动磁力转子的运动进而来搅拌矿浆；刮板为圆弧形刮板，与圆柱形浮选槽相适应，摆杆机构带动刮板做钟摆运动，将浮选泡沫层刮出至精矿槽中，通过排料管外排收集。本实用新型克服了传统浮选槽存在刮泡死角的缺陷，增加有效刮泡面积，及时稳定的刮出泡沫精矿，极大提高浮选效率，从而更好地为选矿试验研究服务。

云锡摇床头冲程调节装置 666

 0

一种云锡摇床头冲程调节装置。本实用新型属于有色金属矿选矿设备，具体涉及对云锡摇床头冲程进行调节的装置。本装置采用三角形的冲程调节器，三角形的上端与机壳铰接，向前下端延伸的一边配有滑行件，滑行件通过前连杆连接一铰接于机壳的摇臂上，摇臂的传力端连接与摇床面相连的拉杆一端，冲程调节器的后下端通过后连杆连接末端铰接在机壳的抬板，抬板上触压着滚轮，滚轮的轴孔装在大偏心轴上，大偏心轴连接于驱动电机的皮带轮上。本实用新型可在一台床头上调整不同床型所需的冲程，且不需停机调节，拉杆位置不会上下移动，检修时连接叉和抬板不容易脱接。

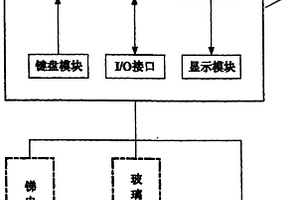

微小药液流量的检测装置 662

 0

本实用新型涉及一种微小药液流量的检测装置，属于自动检测技术领域。本实用新型包括液滴检测器、处理显示装置，液滴检测器包括红外对射槽型开关、筒体、管接头、电线、锥形嘴、锥形嘴螺纹、螺母、紧固螺栓；处理显示装置包括脉冲整形器、单片机、LCD显示器、键盘、RS485通信电路；当液滴经过红外对射槽型开关时产生电脉冲，电脉冲经脉冲整形器调理成比较标准的脉冲，累计点脉冲数得到液滴数，液滴数乘以液滴体积系数，得到输出药液的体积流量。本实用新型能实时精确检测浮选过程中药液的微小流量，能适应各种物理化学性质的药液，对于提高浮选过程的矿物回收率，提高精矿品位，降低选矿成本，减轻工人劳动强度等具有十分重要的作用。

新型实验室浮选机自动补加水装置 718

 0

本实用新型公开了一种实验室浮选机自动补加水装置，包括水箱、常闭电磁阀、导线、电磁继电器、导管、超声波液位传感器、控制面板，所述水箱安装在浮选机的护罩上方，所述导管一端与水箱，另一端延伸至浮选机的浮选槽上方，常闭电磁阀串联在导管中间，所述超声波液位传感器设置在浮选机刮板部分上方的面板处且正对浮选槽的液面，导线两端分别与常闭电磁阀、超声波液位传感器电连接，电磁继电器串联在导线上，所述控制面板与导线电连接。本实用新型具有自动判断补水功能，解决了实验室浮选机在开机加水和浮选刮泡后加水时操作繁琐的问题，保证实验室选矿的优良指标，提高操作人员效率，节省时间，在工作中高效、经久耐用、具有很好的应用前景。

微细重金属矿物分离装置 598

 0

一种微细重金属矿物分离装置，它涉及选矿设备技术领域；它包含分离筒、转轴、电机、轴承、底座、进料槽；所述的转轴固定在分离筒中心，转轴的上端连接有电机，底座为空心容器结构，转轴的下端通过轴承与底座内底部连接；所述的分离筒的上端设置有进料槽；所述的分离筒的下部由锥状结构和倒锥状结构组成，倒锥状结构的上端直径小于锥状结构的下端直径，锥状结构与倒锥状结构之间采用滤网连接；所述的倒锥状结构的底部设置有重金属矿物出口。本实用新型所述的一种微细重金属矿物分离装置，方便分离、精选和收集有用重金属矿物以及无用的尾矿，操作简单，本实用新型具有结构简单、设置合理、制作成本低等优点。

两矿法生产电解金属锰的制液装置 823

 0

本实用新型公开一种两矿法生产电解金属锰的制液装置,主要是针对以氧化锰矿为原料生产电解金属锰的还原焙烧工艺环境污染严重等问题而设计。包括用于锰矿粉,硫铁矿粉雷蒙磨机,浸出槽,加热锅炉,温度控制装置和压滤装置;浸出槽设置在锰矿粉,硫铁矿粉雷蒙磨机的物料输出口的下方;浸出槽内设有用于输入硫酸,阳极液和氨水的输入管;加热锅炉的蒸汽输出口与浸出槽的内腔相连通;温度控制装置用于控制浸出槽内液体的温度;搅拌机设置在浸出槽的开口上方;压滤装置的物料输入口与浸出槽的物料输出口通过输送管道相连接。本实用新型以低品位氧化锰矿和有色金属选矿尾矿(硫铁矿)为原料,原材料成本低,且取消了还原焙烧的工序,经济环保。

易于排料的高水分矿物仓 1058

 0

本实用新型提供一种易于排料的高水分矿物仓，包括顶部为敞开进料口，底部为出料口，中部为空腔的仓体，其特征在于仓体空腔内设有螺旋推进杆。有利于促进仓体中湿料的通畅排料，有效解决高水分湿矿物料堵塞在仓体出料口而造成的排出不畅，同时可根据需要调整出料口与圆盘给料机之间的距离，即能保持给料均匀，又能有效防止堵料，从而提高选矿技术指标和经济效益。

摇床给水槽 794

 0

一种摇床给水槽，属于选矿领域，包括槽体、进水口、出水口、所述槽体位于摇床上方，槽体的一端为进水口，出水口位于在槽体侧边，出水口下端为摇床；该摇床给水槽还包括溢流管、开关拨片、螺栓，能更好的控制摇床矿浆冲洗水水量，提高给水槽的使用寿命，提高摇床的选别效果。

用于矿石筛选的矿山机电设备 941

 0

本实用新型公开了一种用于矿石筛选的矿山机电设备，包含外壳，所述外壳的内部上端设置有入料口，所述入料口的下端固定连接有输送腔，所述输送腔的上端头固定安装有带动电机，所述带动电机的内端固定连接有转动杆，所述转动杆的外侧设置有螺纹片，所述输送腔的下端设置有通道，所述通道的内部活动设置有滤板，所述滤板的下端固定安装有推杆，所述推杆的下端轴承连接有活动杆，所述外壳的右侧设置有转盘，所述转盘的上端固定安装有带动杆，所述带动杆与活动杆为轴承连接，所述外壳的左端固定安装有水箱，所述水箱的上端设置有塞体，所述水箱的内侧端固定安装有水管，本实用新型，便捷高效地实现了自动筛选矿石功能。

自动补水的浮选机 871

 0

本实用新型属于选矿设备技术领域，公开了一种自动补水的浮选机，设置有浮选机支架，浮选机支架中部设置有浮选槽，浮选机支架顶部设置有搅拌电机，浮选机支架中上部设置有水箱，水箱上开口，水箱与浮选槽之间通过连通管连通，连通管中部设置有浮阀和阀门，浮选槽右侧面偏下方设置有连接口并安装单向阀，所述单向阀与连通管端部连接。该自动补水的浮选机提高浮选实验中浮选槽内的液位的稳定性，同时不需要在试验过程中人工加水，使试验更简洁稳定。可以人工调节供水速度，在刮出泡沫比较多浮选槽内水流失较快时，可加大阀门打开程度来加快水流速度；在浮选刮泡沫的后期，浮选槽不需要过多的补加清水，可减小阀门打开程度来减慢水流速度。

用于浮选机刮泡的装置 770

 0

本实用新型涉及一种用于浮选机刮泡的装置，属选矿技术领域。所述装置包括电源接头、开关、变频电动机、电动机传动轴、传动轴、轴承、刮板、主动皮带轴、皮带；变频电动机通过电动机传动轴与传动轴连接，传动轴外面套有主动皮带轴，从动皮带轴和主动皮带轴均通过轴承固定在浮选槽上，从动皮带轴和主动皮带轴相互平行设置；皮带绕过从动皮带轴和主动皮带轴，通过主动皮带轴的转动带动皮带的转动，皮带上均匀分布有刮板，变频电动机上设有电源接头和开关。本实用新型结构简单，刮泡面积大，能快速将浮选泡沫刮出，且泡沫中夹带的非泡沫矿浆少，能提高精矿品位。

赤泥选铁组合设备 575

 0

一种赤泥选铁组合设备，涉及冶金选矿领域，特别涉及一种赤泥选铁组合设备；将赤泥选铁的接入点设置在末次洗涤之后，将末洗洗涤沉降槽外排出来的赤泥截断，经过一粗一精一扫的组合设备处理，增加了赤泥中金属铁的回收率。

改进的十六层翻床 763

 0

一种改进的十六层翻床。本实用新型属于重力流膜选矿设备，具体设计一种改进的云锡十六层翻床。本装置由给矿机构、床身、翻转驱动机构、冲洗机构和控制器所组成，控制器采用PLC可编程控制器，通过操控电缆分别与给矿机构、翻转驱动机构和冲洗机构连接；床身翻转驱动机构采用液压式电液回转器，即直线运动的油缸与活塞，通过齿条与齿轮啮合，齿轮与床身转轴同轴连接；冲洗机构直接在冲洗管道安装DF水液电磁阀。本实用新型的设备操控容易、运行平稳、使用寿命长、维修少、水电消耗少、处理量大、回收率高、选别指标稳定，适用于具有相应密度差的固体物料选别。

有效防溢流的矿用环水装置 837

 0

本实用新型公开了一种有效防溢流的矿用环水装置，包括环水泵（5）、环水池（6）及环水管路（3），所述的环水泵（5）为多级离心泵结构，设置于环水池（6）一端，与环水管路（3）匹配连接。本实用新型采用多台多级离心泵与管路匹配、共享的方式，利用多级泵两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数，实现了选矿厂水循环系统中，溢流水直接排往澄清池内作为生产用水的循环利用。并将环水泵池池壁增高，增大环水泵池的容积，有效防止环水池中水量因泵流量不够而向外溢出。本实用新型结构简单、配套方便、大大降低生产成本，又改善了生产环境，降低了工人劳动强度。

金、铜浮选混合精矿的分离系统 1003

 0

本发明属于选矿领域，具体涉及一种金、铜浮选混合精矿的分离系统，1#搅拌桶通过管道与2#搅拌桶连接，2#搅拌桶与尼尔森选金机连接，尼尔森选金机精矿进入1#泵池，1#泵池通过1#矿泵与水力漩流器上端连接，水力漩流器下端的底流口通过管道与立式搅拌磨连接，立式搅拌磨与1#泵池连接，水力漩流器上端溢流口与2#泵池连接，2#泵池通过一次粗选和一次扫选后沉淀池底端沉淀的物质为金精矿，陶瓷过滤机后滤渣为铜精矿。通过本实用新型提供的系统能够对于金、铜混合精矿进行分离，获得指标稳定、可靠金、铜精矿。

药液过滤及报警装置 722

 0

本实用新型是一种药液过滤及报警装置，属于选矿过程检测领域。所述装置由搅拌机、管道、球阀Ⅰ、密闭过滤器、球阀Ⅱ、电磁阀、控制器、声光报警器、压力变送器组成。所述密闭过滤器由法兰式盖子、紧固螺栓、密封垫片、输出管接头、圆筒、滤网、压力变送器安装接头、输入管接头组成。当使用时，打开球阀，药液从搅拌桶经过相应的管路输出，并在密闭过滤器中得到过滤，压力变送器和电磁阀连接控制器，当电磁阀打开后压力变送器检测信号持续小于下限时，控制器判断滤网不畅或阻塞，并输出报警信号和进行声光报警。本实用新型可以有效去除浮选药液中的渣质，对于保证浮选生产过程的药液正常添加和稳定生产指标具有积极的作用。
