浓密池底部供浆装置 1050

 0

本实用新型属于选矿技术领域，具体涉及一种浓密池底部供浆装置，由两个箱体构成，分别为入料缓冲箱和出料汇集箱，入料缓冲箱和出料汇集箱之间采用四根连接管连接，具体分布为上半部分平行设置两根连接管I，下半部分平行设置两根连接管II，上半部分的两根连接管I直径大于下半部的两根连接管II直径，四根连接管上分别设置有球阀；入料缓冲箱前端设置有进浆管，进浆管上设置有闸阀；出料汇集箱后端设置有出浆管。该装置由两个箱体构成，两箱之间采用四根管道连接，上半部分的两根管径直径大于下半部的两根管径，各管道并用相应尺寸的球阀控制管道中的矿浆流量，可以满足不同矿浆流量的供给，同时延长供浆管道和阀门零件的寿命。

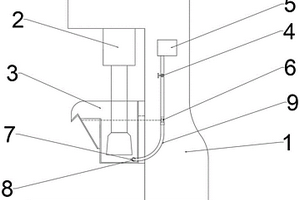

充气式浸出槽 1098

 0

本实用新型公开了一种充气式浸出槽，其包括槽体、叶轮、进料管、充气管及导流部件。所述槽体的上部设置有出料口。所述叶轮包括上叶轮和下叶轮，所述上叶轮和所述下叶轮在上下方向上彼此间隔开地设在所述槽体内。所述进料管伸入所述下叶轮处。所述充气管伸入所述槽体。所述导流部件包括弯曲部分，所述弯曲部分设置于所述充气管伸入所述槽体的一端，且与所述充气管旋转连接相通。本实用新型实施方式的充气式浸出槽的充气管出口的气流方向和矿浆的流动方向相同，保证了矿浆的充气弥散效果，促进贵金属反应速率，从而提高了贵金属的浸出率和回收率。另外还避免了空气大量且直接逸散的现象，降低了氰化物随空气大量挥发的损失，从而提高了选矿的经济性。

浮选机充气量检测工具 875

 0

一种浮选机充气量检测工具，涉及一种选矿厂设备，特别是浮选机充气量检测工具,由透明刻度瓶、中空管、计时器、松紧带构成；透明刻度瓶与中空管连接成一体，所述松紧带固定在计时器的背面，所述计时器从中空管的下端套进中空管任意合适的位置;有效解决因浮选机充气量大小带来对生产指标不利的问题，通过用该设备检测出的数据，可清晰、明朗的指导现场生产工作。

多段研磨系统 830

 0

本实用新型公开了一种多段研磨系统，包括多个缓冲分流箱，多个缓冲分流箱串联连接，每个缓冲分流箱上分别设有进料口和正常出料口，正常出料口与相邻设置的缓冲分流箱的进料口连通，至少一个缓冲分流箱上设有备用出料口；和多个研磨机，多个研磨机分别设在相邻设置的两个缓冲分流箱的正常出料口和进料口之间，缓冲分流箱上的正常出料口与邻近该缓冲分流箱设置的研磨机连通，至少一个缓冲分流箱的备用出料口与间隔开一个缓冲分流箱设置的研磨机连通。根据本实用新型的多段研磨系统，解决了多段研磨系统中一个研磨机出现故障就必须全部停产的问题，操作简便，能有效提高选矿厂设备运转率。

摇床面机械化刨床 1023

 0

摇床面机械化刨床。本实用新型涉及大型木工产品的大平面加工装置,特别是选矿用的木质摇床的床架及床面的平面度加工刨床。本装置的结构特点是,在两纵向支承梁上分别安装同向平行的主轨;副轨架的滚轮安装在主轨上且两横向副轨与主轨垂直;刀具桁架与主轨平行,与副轨垂直,其滚轮安装于副轨,刀架装置装在刀具桁架上;在主轨范围中设置有加工件的支座,各支座上都设置有两个方向互相垂直的定位板。本实用新型结构简单,设备造价低,加工质量稳定,精度高,操作简单方便,劳动强度低,可提高工效,降低能耗,减少环境污染。

高碱度浓密机底流矿浆输送管道防堵的装置 783

 0

本实用新型提供了一种高碱度浓密机底流矿浆输送管道防堵装置，属于选矿技术领域。所述的高碱度浓密机底流矿浆输送管道防堵装置包括筒体、进浆口、出浆口和除垢孔。本实用新型利用高差使得矿浆做抛物运动，并通过根据不同比重和形状的物料在自身惯性、重力作用不同，实现垢块的有效沉积，以及有用矿浆中有用矿物的加速流动，从而实现垢块与矿浆的分离，保障浓密机底流矿浆输送顺畅，防止浓密机底流矿浆输送管道堵塞，工人劳动强度小，避免清理不及时存在人员和环保风险等问题，保障生产流程平稳运行。

避免浮选跑槽的接矿槽 1008

 0

本实用新型公开了一种避免浮选跑槽的接矿槽，其包括加高槽体、高压水喷射器、接矿板、刺针，加高槽体底部一侧设置有精矿排矿口，加高槽体底部的接矿板向精矿排矿口倾斜设置，接矿板上设置有与水平面垂直的刺针，高压水喷射器设置在加高槽体上；本实用新型操作简单，可有效解决在浮选选矿过程中跑槽现象的发生，避免产品损失浪费，从而增加产品回收率，有效提高选厂经济效益。

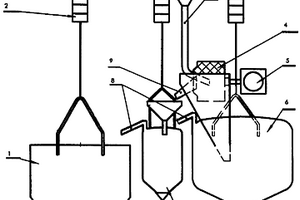

矿浆浓粒度在线检测装置 939

 0

矿浆浓粒度在线检测装置。本实用新型属于选矿行业中对矿浆的浓度及粒度同时进行检测的装置。本检测装置的圆筒形筛网内侧面装有楔形导流条,筛体与电机轴传动连接,筛体中空腔装有溜槽和入浆管,筛体下方装细砂桶,溜槽另一端接粗砂桶,细砂桶和粗砂桶顶部的溢流管接至储水桶,细砂桶、粗砂桶和储水桶都连接称重传感器,各传感器的信号端连接中央处理器。本实用新型的结构简单,可在线对浓度和粒度检测,使用方便、维护量小,测量精度较高,筛分效率高,结构合理。

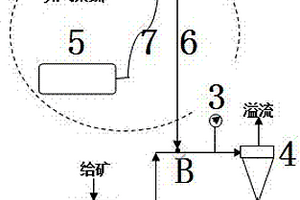

提高水力旋流器高浓度分级效率的装备 1125

 0

本实用新型提供一种提高水力旋流器高浓度分级效率的装备，选矿中水力分级和其它液体中固体物料分级领域。由常规水力旋流器分级系统和充气系统组成，充气系统与常规水力旋流器分级系统在水力旋流器给矿口处用固定管和连接管连通，可以实现连续地向水力旋流器给矿口充入空气，从而在保持质量浓度不变条件下降低水力旋流器给矿的体积浓度，可显著提高水力旋流器高浓度（质量浓度大于50%）分级效率。

尾矿回收装置 1013

 0

本实用新型公开了一种尾矿回收装置，包括角钢、横支撑、纵支撑、和固定架，所述的纵支撑固定于角钢上，所述的横支撑固结于纵支撑上形成固定框结构，所述的固定架固结于固定框上，所述的固定架通过连接件设置过滤毯。本实用新型使用橡胶皮羊毛毡，可在多数含有微量金的矿山选矿后的尾矿排放过程中，方便地将矿物中的砂金和其它金属中的单体金进行有效的回收，也可安装在脉金矿选厂尾矿沟道中，用以回收单体金和粗粒金，既不影响矿物的正常选别，又能回收矿物中的金矿，获得平均品位达40g/t的金精矿，提高矿物资源利用率，减少有价矿物流失，提高企业经济效益。本实用新型适用于处理含金品位较低的矿石。

浮选槽液位检测装置 810

 0

本实用新型涉及一种浮选槽液位检测装置，属选矿设备技术领域。包括检测装置、固定及防护装置；检测装置包括拉线传感器、浮子、不锈钢丝、传感器拉线；固定及防护装置包括支架、支架紧固螺栓、线绳套管、定滑轮、不锈钢丝、浮子、配重物；支架固定在浮选槽上，支架上安装有拉线传感器、线绳套管、定滑轮，线绳套管一端与拉线传感器的一端相连，中间部分的拐弯处穿过定滑轮向下安装，传感器拉线穿过线绳套管与不锈钢丝的一端相连，其另一端连接浮子。此装置安装方便、调试简单、受环境影响小、成本低廉，非常适用于具有大量泡沫的浮选槽内矿浆液位的检测，当浮选槽矿浆液位出现剧烈波动时，不会出现一般物位计存在的“死数据”现象。

半逆流磁选机 816

 0

本实用新型属于选矿领域，具体涉及一种半逆流磁选机，包括机架、带有给矿箱的槽体，圆筒、磁系和传动控制部；磁系为多极永磁磁系，磁极沿圆筒旋转方向排列，槽体内部沿着圆筒方向设置有转辊，转辊通过转轴与槽体侧壁连接，转轴一端伸出槽体侧壁外设置有电机或者由皮带带动，转辊上设置有搅动机构，搅动结构为能够随着转辊转动并搅动矿浆的结构。本实用新型通过在槽体内部设置转辊，转辊上搅动机构的搅动，为矿浆提供动力，避免了大部分矿浆颗粒的沉降。

摇床给砂槽 727

 0

一种摇床给砂槽，涉选矿领域，特别是摇床给矿设备，包括槽体、进浆口、出浆口、开关拨片、螺栓，所述槽体中段的底部有多条凸起的横置缓冲条；结构简单、使用方便，使用周期长，整个摇床给矿量均匀。

实验室湿式弱磁选机给矿装置 774

 0

本实用新型属于选矿技术领域，具体涉及一种实验室湿式弱磁选机给矿装置，包括弱磁选机，所述弱磁选机包括圆筒、辊筒、刷辊、磁系、槽体、传动6部分，圆筒由2‑3mm不锈钢板卷焊成筒，端盖为铸铝件或工件，用不锈钢螺钉和筒相连；槽体前端设置有给矿口，槽体中部设置有精矿排料口，槽体下端设置有尾矿排料口，给矿口通过输送管与搅拌给矿装置连接，输送管上设置有闸阀，输送管末端设置有软管，软管伸入给矿口内；所述搅拌给矿装置包括电机、搅拌桶和搅拌桨组成，搅拌桶内设置有搅拌桨，搅拌桶下部设置有电机，搅拌桨通过电机轴与电机连接。本实用新型能够为弱磁选机提供流量稳定、均匀的矿浆，确保试验指标的稳定。

硫化铅锌硫铁矿的浮选系统 1035

 0

本发明涉及一种硫化铅锌硫铁矿的浮选系统，属于选矿方法中的浮选领域，包括塔式磨机，塔式磨机下端出口通过管道设置有泵池，泵池通过矿浆泵与水力旋流器入口连接，水力旋流器溢流出口通过管道与1#搅拌桶入口连接，水力旋流器沉砂出口与塔式磨机入口连接；在相应的搅拌桶中加入药剂后分别经过一次粗选；两次扫选；两次精选，浮选硫铁精矿；然后在相应的搅拌桶中加入药剂后分别经过一次粗选；两次扫选；两次精选，浮选硫化铅精矿；在相应的搅拌桶中加入药剂后分别经过一次粗选；两次扫选；两次精选，浮选硫化锌精矿；最终获得高品质硫铁精矿、硫化铅精矿和硫化锌精矿。

给料均匀的给料装置 772

 0

本实用新型公开了一种给料均匀的给料装置，包括料斗，所述料斗腰部设置有第一搅拌器，所述第一搅拌器端头设置有第一减速电机，所述的料斗下部设置有第二搅拌器，所述第二搅拌器端头设置有第二减速电机，所述第二搅拌器下方设置有给料机，所述给料机上设置料仓，所述料仓沿给料机外壁布置，所述给料机由第三减速电机驱动。本实用新型将一定颗粒大小的干矿放入料斗，在搅拌器的搅拌下，干矿流入所述给料机的料仓中，所述给料机通过减速电机的匀速转动将干矿均匀、定量转入下步选矿工序，本实用新型架构简单，工作效率明显，尤其对矿浆浓度配比的一致性起到了很好的作用。

动态连续沉降分离装置 1009

 0

本实用新型属于固液分离技术领域，涉及一种动态连续沉降分离装置，包括沉降槽和固定在沉降槽顶部周围的溢流槽，沉降槽由上部的圆柱形筒体和下部的倒置锥形筒体构成，沉降槽的上部中心位置固定设置中心入料管；中心入料管一端固定在沉降槽上，相对应的另一端伸入到圆柱形筒体内部，在中心入料管伸入到圆柱形筒体内部的一端端头固定有锥形分料盘，该锥形分料盘位于圆柱形筒体的下半部位置；倒置锥形筒体的锥顶处设置有底流排放口；溢流槽与沉降槽之间呈一定的倾斜角度安装，溢流槽较低的一侧底部设有开孔排放溢流液。本装置可解决在实验室无法观察动态的沉降分离过程的问题，同时可以模拟选矿废水固液分离时的动态沉降行为。

碎矿筛分装置 646

 0

本实用新型公开一种碎矿筛分装置，包括来料输送带、设置在来料输送带下方的一段振筛、二段振筛、三段振筛和四段振筛，以及大块物料输送带和小块物料输送带，所述二段振筛、三段振筛和四段振筛均是由横条钢筋和竖条钢筋组成的筛片。通过改进二段振筛、三段振筛和四段振筛的筛片结构，减小筛孔尺寸，增加筛孔目数，使筛孔与物料之间形成切线接触，降低了筛孔堵料概率，提高筛分效率，减小进入磨机的矿石粒度，提高了入选细度，从而提高了选矿技术指标。

金属矿产用矿石转运装置 646

 0

本实用新型属于选矿生产技术领域，尤其为一种金属矿产用矿石转运装置，包括底板和存放箱，所述底板的上方安装有底座，且底座的中间位置设置有支撑杆，并且支撑杆的上方安装有连接轴，所述连接轴的端头处设置有电机，且连接轴的外侧固定有齿轮，并且齿轮的上方设置有传送带，所述支撑杆的内部安装有第一弹簧，且第一弹簧的端头处连接有限位块，所述存放箱安装于底板的上方，且存放箱的外侧设置有支撑板，并且存放箱的内部安装有缓冲板，所述缓冲板的边侧固定有卡块，且缓冲板的下方设置有伸缩杆，并且伸缩杆的外侧嵌套有第二弹簧。该金属矿产用矿石转运装置，便于保护传送带，且便于降低矿石下落对装置造成的冲击，提高装置的安全性。

矿浆搅拌桶溢流箱清垢装置 902

 0

一种矿浆搅拌桶溢流箱清垢装置，涉及浮选流程中使用的矿浆搅拌桶溢流箱自动清垢装置，属于选矿设备技术领域,包括气缸、气缸控制器、气源、耙架、刮板；所述耙架连接在十字形支撑架臂的中部并与十字形支撑架臂垂直，十字形支撑架臂位于矿浆搅拌桶溢流箱内部中心位置。降低检修过程中操作工人的劳动强度，同时提高搅拌桶实际的溢流效率。

多功能电子皮带秤 901

 0

本实用新型涉及一种多功能电子皮带秤，属于检测技术领域。本实用新型包括皮带秤主机、称重传感器、测速传感器、变频器、振动给料机、皮带；称重传感器安装在皮带下部，测速传感器与皮带接触，称重传感器、测速传感器与皮带秤主机连接，变频器一端与皮带秤主机连接，另一端与振动给料机连接。本实用新型既具有物料流量的检测和积算功能，也具有PID控制功能，还提供历史数据的记录和检索功能，人机界面友好，操作方便。适用于选矿、冶金、化工、建材等行业的给料检测和控制。

旋风式焙烧炉 1065

 0

旋风式焙烧炉,由炉体,进出料口、高温反应煤气入口及排气管等构成,其炉体上部为封闭的筒状,下部为锥形,排气管安装在正对炉腔中央的炉体顶壁上,其下端伸入到炉腔的中部,锥形部出口的下端固接有出料管,出料管下口伸入在水槽中;炉体上部侧壁开口安装煤气进气管。从料斗入到炉腔内的硫酸铁矿渣粒与来自煤气进气管的高速高温煤气沿切线方向运行,在炉腔内形成旋风式运行状态,二者充分混合焙烧反应。使矿渣中的Fe2O3形成Fe3O4,以利于磁选设备进行选矿。磁选后的其它渣料用于生产建筑砖。

陶瓷过滤机分段悬振式卸料防堵装置 832

 0

本实用新型涉及一种陶瓷过滤机分段悬振式卸料防堵装置，属于选矿设备技术领域；所述陶瓷过滤机分段悬振式卸料防堵装置包括振动槽体、振动电机、减震机构，所述振动槽体底部通过基座安装有振动电机，且振动槽体上安装有减震机构；本实用新型防止物料在卸料口处发生堵塞，通过调节振动电机的振动频率来改变槽体的振动频率，以达到最佳振动效果，且该装置能够在适应生产的同时减少因堵塞所需的人工劳动力以及所带来的安全问题。

湿式振筛机 633

 0

本实用新型公开一种筛分湿式振筛机，属于选矿设备领域，本实用新型所述湿式振筛机，包括出水管、滤液桶、进水管、出水阀、水槽、进水阀、旋回主轴、旋回连杆、压紧杆、标准筛、卡圈、筛盖、偏心轴套、圆锥齿轮、传动轴、电动机、支架，电动机固定在支架上，电动机通过传动轴、偏心轴套、圆锥齿轮与旋回主轴连接，旋回主轴的下端与旋回连杆连接；标准筛固定于旋回连杆内，筛盖位于标准筛的上方；压紧杆位于筛盖的上方，且与旋回连杆连接；标准筛的下面设有水槽，水槽上端设有进水管，下端设有出水管，进水管和出水管上分别设有进水阀和出水阀；出水管的下方设有滤液桶，水槽、滤液桶均固定在支架上。本实用新型结构简单，工作可靠，便于操作，旋回速度可调；可代替人工进行湿法筛分，即减轻了劳动强度，又提高了工作效率和数据结果的可靠性。

摇床冲次自动控制装置 823

 0

本实用新型涉及一种摇床冲次自动控制装置，属于选矿过程控制领域。本实用新型包括计算机、D/A转换模块、变频器、电机、偏心轮、摇床床头、摇床床面；其中计算机产生的控制信号通过RS232/RS485转换器传送给D/A转换模块，D/A转换模块将控制信号转换为模拟电流信号并通过变频器的模拟输入端子将电流信号输入到变频器中，变频器根据输入电流信号的大小产生不同频率的信号并输入到电机中，电机的转动带动偏心轮转动，偏心轮控制摇床床头，摇床床头带动摇床床面的冲次。本实用新型结构简单，使用方便；可以通过电机控制偏心轮的转速可以自动控制摇床的冲次，从而高效地利用矿产资源，有效地克服人工控制冲次劳动强度大等缺点。

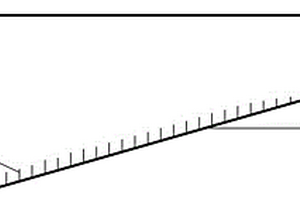

分选低比重物料的低坡摇床床面 893

 0

分选低比重物料的低坡摇床床面,属选矿装置技术领域。其特征是:有一个分选坡面和一个平面,坡面坡度为0.15%～0.4%,床条尖灭角为46°～70°,床条数量120～200根。进一步优化的特征是:坡面坡度为0.18%～0.22%,床条尖灭角为50°～55°,床条数量为120～150根。由于分选坡面坡度小坡面长、尖灭角大,床条数量多,因此用于选别低比重的矿物时金属回收率高,可选别的粒度级别宽。

高频振动脱水装置 757

 0

一种高频振动脱水装置,适用于物料粒级很细物料的固液分离,如矿山选矿尾矿、精矿中-400目达60%的高细度物料,能将其脱水至含水率15%以下,其特征在于:筛框通过位于两侧板外侧的支撑弹簧与机架连接,位于两侧板之间的筛框上部横向连接有激振柱,激振柱上固定安装有两台通过变频电控柜控制的高频激振电机,高频激振电机的轴线与激振柱轴线平行,其相对于振动筛板的安装角度为30～50°可调;筛框内的振动筛板由背板与平板连接而成,振动筛板为聚氨酯制造,筛孔为条缝状,给料器安装在背板条缝筛面的正上方;本装置结构简单,设计巧妙,运行稳定性高,整机运行的耗电量低于10KW/H。

实验室用电磁振动矿样混匀机 973

 0

本实用新型公开一种实验室用电磁振动矿样混匀机，属于选矿设备技术领域。包括壳体、漏斗、漏斗底座等；所述的漏斗与漏斗底座紧密贴合，漏斗底座设置有输料管与下方的一号储样箱相通，一号储样箱右侧设置有二号储样箱，所述的电磁振动器通过减震弹簧设置在电磁振动器底座上端并位于壳体的中间位置。所述的时间控制器位于壳体内部，通过网线与壳体表面的前置面板相连，在前置面板上还安装有显示屏、设置按钮、确认按钮、启动按钮、数字键和指示灯。本实用新型通过电磁振动器的振动作用使添加至漏斗中的矿样充分混合均匀，有效地减少了堆锥过程中人为因素带来的误差，避免了粒度离析现象，并且可以通过时间控制器调节振动时间，方便操作。

多级废料筛选摇床 821

 0

本实用新型提供了一种多级废料筛选摇床，涉及选矿设备领域，包括第一摇床、第二摇床和水循环组件；第一摇床尾矿侧远离传动机构一端设有集料漏斗，集料漏斗的出料口连接第二摇床的进料口，水循环组件包含第一过滤装置、第二过滤装置、第三过滤装置、第四过滤装置、集液桶、泵和水箱，第一过滤装置、第二过滤装置、第三过滤装置和第四过滤装置设于摇床板出料端，滤液排入集液桶，集液桶中的液体由泵泵入水箱，水箱连接摇床入水口，本实用新型结构简单，设计合理，提高了矿物的回收率，回收利用生产用水，达到节约水资源的效果。

大型下料口安装装置 956

 0

一种大型下料口安装装置，涉及选矿下料口设施领域，尤其涉及一种大型下料口安装装置，其特征在于该装置包括安装构件和支撑构件，所述的安装构件包括吊梁、链环提升机、外设手拉葫芦和固定钢板；所述的支撑构件包括包括支脚、连接转轴和吊耳。本实用新型的一种大型下料口安装装置，通过安装构件和支撑构件结合，使在对大型下料口进行安装的过程中有效减少辅材使用量，实现“四节一环保”的绿色安装，且该临安装装置高空组焊量少，易操作，有效降低作业的安全风险，操作简单，组装快捷，在受限空间的下料口中适用，提高生产效率的同时，有效降低成本，有较好的市场推广意义。
