福建宁德有色金属选矿技术理论与应用

X光分选机 157

 0

本申请公开了一种X光分选机，涉及分选机的技术领域，改善了X光分选机的分选效果较差的问题，其包括机体、运输装置、X光检测装置以及分选装置，所述机体的内部开设有通道，所述通道的两端贯穿机体形成进料口和出料口，所述机体于通道中设置有拦截板，所述拦截板的下方存在供单层金属块通过的入口，所述X光检测装置位于运输装置的上方，所述分选装置位于运输装置靠近出料口的一端，所述分选装置包括分选组件以及分选框，所述机体内部还开设有第一空腔，所述第一空腔与通道相通，所述分选框上开设有第一收集槽以及第二收集槽。本申请能够使金属块以便于X光检测的状态进行移动，提高X光检测结果的准确度，从而提高分选效果。

双层滚筒筛结构 644

 0

本实用新型涉及双层滚筒筛技术领域，特别涉及一种双层滚筒筛结构，包括滚筒筛本体和两个支撑架，滚筒筛本体包括内滚筛和外滚筛，外滚筛的相对两端分别与两个支撑架转动连接，外滚筛与内滚筛转动连接，支撑架上安装有驱动电机，驱动电机的输出轴上固定套设有主动锥齿轮，外滚筛的进料端外壁固定套设有第一从动锥齿轮，内滚筛的进料端外壁固定套设有第二从动锥齿轮，主动锥齿轮分别与第一从动锥齿轮和第二从动锥齿轮相啮合，这样能够通过驱动电机转动能够带动主动锥齿轮转动，从而带动第一从动锥齿轮和第二从动锥齿轮转动，进而带动外滚筛和内滚筛沿相反方向转动，从而提高双层滚筒筛的筛分效率。

滚筒筛的支撑结构 488

 0

本实用新型涉及滚筒筛技术领域，特别涉及一种滚筒筛的支撑结构，包括用于支撑滚筒筛本体的两个支撑架，支撑架上开设有贯通的安装槽，安装槽内腔相对两侧壁之间平行设有两个固定杆，固定杆外壁滑动连接有安装板，两个安装板相互远离的一侧面上安装有驱动电机，两个支撑架相互远离的一侧面上对称设有升降机构，驱动电机的输出端贯穿安装板并螺纹连接有连接套，连接套套设在驱动电机的输出轴外壁上，滚筒筛本体的相对两端对称连接有连接杆，两个连接杆相互远离的一端分别插接在连接套内腔且分别与连接套螺纹连接，从而当滚筒筛本体需要清理时，只需转动连接套使连接套与连接杆分离即可，然后将滚筒筛本体取下进行清理，提高清理效率。

双层高频振动滚筒筛 521

 0

本实用新型涉及双层滚筒筛技术领域，特别涉及一种双层高频振动滚筒筛，包括双层滚筒筛、支撑底座和两个支撑架，支撑架底部连接有安装座，支撑底座内腔相对侧壁之间滑动连接有安装板，安装座伸至支撑底座内腔与安装板的一侧面固定连接，支撑底座内腔还设有曲轴，支撑底座的外壁上安装有转动电机，曲轴上设有若干个轴径，轴径外壁转动连接有连接套，连接套外壁固定连接有连接杆，这样使得在双层滚筒筛工作时，开启转动电机，转动电机转动带动曲轴和轴径转动，且由于连接套与轴径转动连接，从而通过连接套带动连接杆上下往复升降，进而带动安装板和双层滚筒筛上下抖动，从而避免物料堵塞筛分孔，提高筛分效率。

可折叠滚筒输送机 739

 0

本实用新型涉及一种可折叠滚筒输送机,所述的可折叠滚筒输送机上部两边设有固定的滚筒夹板，中间设有丝轴连接轴承的塑料滚筒，下部设有支撑滚筒夹板的脚杆板，脚杆板连接在滚筒夹板两侧，上部三个圆眼呈三角型，三角下边圆眼套在滚筒丝轴上，三角上二个圆眼经螺栓与滚筒两侧板上相对应圆眼连接，形成三角固紧脚杆，最后一个圆眼是脚杆板折叠后固定在滚筒夹板两侧板上的对应圆眼中用螺栓插入固定在滚筒夹板两侧板上,每个滚筒夹板长度设计长度1.5米为一组。

平面式出料给料机 869

 0

本实用新型涉及平明式出料给料领域，尤其是一种平面式出料给料机：包括料仓、搅拌轴、螺旋输送机和出料嘴，所述料仓的上段形状为长方体，所述料仓的下段形状为Y向宽度从上至下逐渐减小的四棱台；所述搅拌轴设置于料仓的下段，所述搅拌轴的轴向为X向，所述搅拌轴的径向上设有多个沿径向延伸的搅拌杆；所述螺旋输送机设置于料仓的下段，所述螺旋输送机位于搅拌轴的正下方，所述螺旋输送机的轴向为X向；所述出料嘴设置在螺旋输送机的末端；所述出料嘴的始端的纵向截面为圆形，所述出料嘴的始端连接法兰片，所述出料嘴的末端的纵向截面为长方形，所述长方形的高度小于宽度，所述出料嘴从始端至末端形状渐变，物料从出料嘴平躺出料。

用于混凝土加工的骨料输送机 909

 0

本实用新型公开了一种用于混凝土加工的骨料输送机，属于输送设备领域，包括一底板，底板上端面一端固定安装有一液压气缸，液压气缸具有一液压杆，底板另一端与液压气缸平行的设有一支撑板。本实用新型的用于混凝土加工的骨料输送机，通过设置电机驱动滚筒旋转，进而带动传送带循环运动实现对传送带上放置骨料的输送，避免骨料在输送时由于设备震动而产生晃动并向两边滑动掉落；由于挡板的金属材质，还具有对凹槽部形状保持保持的功能，避免凹槽部变形而丧失对骨料的集中功能；通过设置液压气缸液压杆对连接杆的推送功能，实现承载板和传送带以支撑板为支点进行升降的功能，即实现该输送机的输送高度和输送角度可调整的功能。

具有挡料功能的振动给料机装置 439

 0

本实用新型涉及一种具有挡料功能的振动给料机装置，包括支撑座，所述支撑座上倾斜设置有与其弹性连接并位于矿仓下料口下方的给料斗，所述给料斗由振动机构驱动振动，给料斗的四周固定有将矿仓下料口围挡在内的护料挡板，所述给料斗的出料端下侧设置有下料漏斗，所述护料挡板与矿仓下料口的外侧壁之间具有间隙。该装置使得矿仓下料口不会随振动给料机而振动，磨损减小，维修成本降低。

带式输送机集料板调节装置 423

 0

本实用新型公开了一种带式输送机集料板调节装置，一种带式输送机集料板调节装置，包括集料板调节装置本体、头部漏斗检修人孔门、调节轴承座、调节轴杆、头部漏斗护罩、头部漏斗、集料板；在带式输送机头部漏斗内部加装集料板调节装置，具备集料板多角度的调节优点，可以对物料的速度和方向进行控制，集料板的形状、结构可以对诱导风的减少有很大帮助，对扬尘大小和设备磨损的降低都有显著的效果，大大改善物料分布不均导致皮带跑偏的故障。

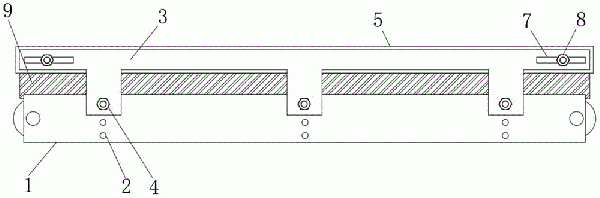

混凝土皮带输送机聚拢组件 974

 0

本实用新型一种混凝土皮带输送机聚拢组件，属于混凝土设备技术领域，包括皮带输送机，所述皮带输送机两侧外壁等距离开设有安装孔，所述皮带输送机两侧外壁固定连接有聚拢组件，所述聚拢组件包括支架板，所述支架板固定连接于皮带输送机两侧外壁，所述支架板外表面贯穿有固定螺栓，两个所述支架板的相对面活动连接有连接板。本实用新型的有益效果是，聚拢组件的支架板可通过固定螺栓与皮带输送机两侧的安装孔进行固定连接，而支架板外表面开设有调节槽，调节槽处贯穿有调节螺杆，调节螺杆一端的连接板下表面设置的聚拢橡胶片可与皮带输送机的传送带表面相接触，从而避免传送带在输送混凝土的过程中，混凝土从传送带边缘掉落。

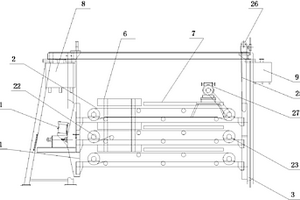

悬挂式多层横流皮带摇床 1057

 0

本实用新型提供了一种悬挂式多层横流皮带摇床，属于选矿设备。本实用新型所述的皮带摇床包括床头和多层床面，所述多层床面包括床架以及安装在床架上的多组首部传动轮，尾部传动轮和选别皮带，尾部传动轮端设有精矿槽，选别皮带低侧设有尾矿槽，选别皮带高侧设有给矿槽和给水槽，所述皮带摇床还包括固定支架，床头和床架悬挂于固定支架上，床头为高频电机驱动的能够调速的具有往复推拉力的机构，床架的多组首部传动轮与床头相连接并由床头驱动，形成床头与多层床面的往复联动。本实用新型实现的皮带摇床具有结构简单合理、分选精确度高、处理量大、回收率好、耗能低等特点，尤其能适用于矿泥的处理。

皮带摇床的床头结构 838

 0

本实用新型提供了皮带摇床的床头结构，属于选矿设备。本实用新型所述的皮带摇床的床头结构为高频电机驱动的能够调速的具有往复推拉力的同步反向床头，皮带摇床的床面的首部传动轮与床头相连接并由床头驱动，形成床头与床面的往复联动。本实用新型实现的床头结构具有结构简单合理、分选精确度高、处理量大、回收率好、耗能低等特点，能解决现有技术中普通的床头结构存在的设计很笨重，容易磨损严重，检修维护点多，效率低，处理量不大，回收率低、选别粒度下限不大等问题。

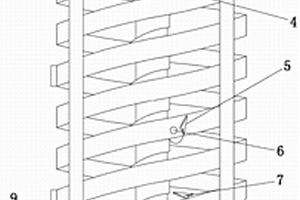

交变刻槽离心旋转螺旋选矿机 641

 0

本发明公开了一种交变刻槽离心旋转螺旋选矿机，包括机架，所述机架的顶部设有减速电机；所述减速电机的电机轴通过联轴座连接有中心管轴；所述中心管轴的下部与设于机架上的下轴承座相连接；中心管轴的外壁设有螺旋溜槽；所述螺旋溜槽的末端连接有截料溜槽；所述机架上设有接料槽；所述接料槽位于截料溜槽的下方；所述接料槽上设有细料出口和粗料出口；所述螺旋溜槽内底部设有截料大阀块；所述螺旋溜槽的内侧壁设有内缘小阀块；所述螺旋溜槽的侧边设有内缘补加水淋网管。本发明螺旋溜槽内的工作面内有交变刻槽，有利对有价矿物回收下限更微细粒级；内缘补加水淋网管，有利提高已被分离分选的精矿品位精度；减速电机采用无级调频控制电机。

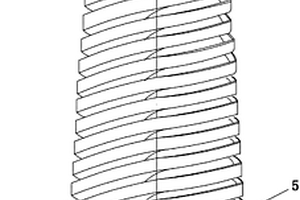

大型塔式螺旋选矿机 1139

 0

本发明公开了一种大型塔式螺旋选矿机，包括中心轴管，中心轴管上紧连接以上的螺旋溜糟片;其内壁连接于中心轴管上;中心轴管的上端连接于固定机架的上部，中心轴管的下端固定机架的下部;螺旋溜糟片的入口端连接有给矿糟;螺旋溜糟片的出口端连接有截矿糟;截矿糟上设有尾矿出料糟和精矿出料糟;截矿糟内设有扇形溜糟调节块，扇形溜糟调节块位于尾矿出料糟和精矿出料糟二考中心位置的上万。本发明能适应选别粗细兼顾的矿物选别，上限粒度达3mm，下限粒度0.04mm-0.025mm;螺旋为变径变距，形成塔形，矿浆流膜在螺旋糟面上会造就一种由上较快至下减缓的作用，有利细粒加强回收。

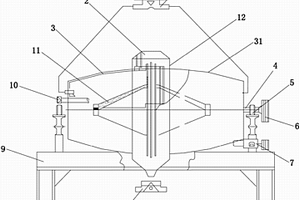

双转鼓变速卧式离心选矿机 1102

 0

本发明公开了一种双转鼓变速卧式离心选矿机，包括组合机架，所述组合机架上设有左转鼓筒和右转鼓筒；左转鼓筒和右转鼓筒之间设有中间大圆盘；中间大圆盘上连接有中心大转轴；中心大转轴的两端分别通过左右双列轴承座连接于组合机架上；中心大转轴上设有三角皮带组合轮三角皮带组合轮与设于组合机架上的电机的驱动轮相连接；中间大圆盘的顶部设有接料环槽；左转鼓筒和右转鼓筒上设有给料分配斗。本发明双转鼓筒组合，生产能力倍增；可控变速，即从高速骤然降缓中低转速，以便减少冲洗水用量；转鼓筒用材是复合耐磨的工业增强塑料，重量轻，旋转体惯性力较小，能耗低；生产能力相高，节能省水，适合选取微细粒有价矿物的综合选收。

多层大型圆振圆锥盘选矿机 695

 0

本实用新型公开了一种多层大型圆振圆锥盘选矿机，包括机架，机架上按间隔设有多个圆盘选矿机构，所述圆盘选矿机构包括设于机架上的导轨；导轨上设有若干导轮；导轮与设于机架上的减速电机相连接，所述导轮上通过支架连接有圆锥盘；所述圆锥盘的顶部通过轴承与机架相连接；所述机架上按间隔设有多个导流环槽，所述导流环槽位于圆锥盘的侧边；所述机架的顶部设有匀分器。本实用新型实现自动化连续生产，减省过去繁重劳动和劳动成本，又能从微细泥回收有价矿物，特别适合于稀有金属矿、贵金属矿物的有效回收，是一项绿色环保又能“深耕细作”的精选工艺设备，是离心选矿最佳搭配“得力助手”，减速电机采用无级调频控制电机。
