手持光谱仪

手持光谱仪

浏览量 2093
规格/型号:暂无
品牌:鼎顺科仪
应用领域:分析检测
产地:北京 - 北京
厂家/供应商:北京鼎顺科仪科技有限公司
咨询电话::010-57173688(请说明信息源自“北方有色网”)
更新时间:2023-05-23
级别:待认证

手持光谱仪说明介绍

手持光谱仪

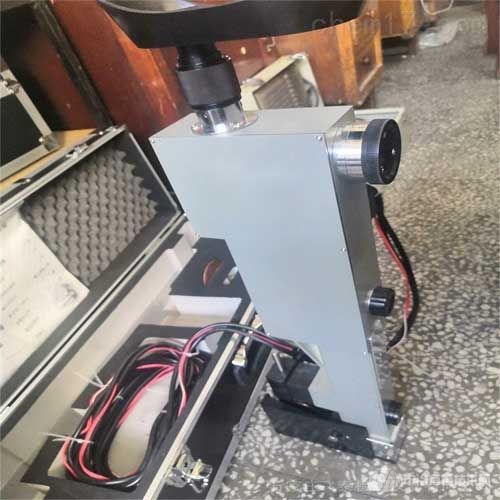

手持光谱仪 特种设备取证检测仪器 便携式看谱仪


适用范围:

被广泛应用于化工机械设备制造,航空航天业,发电厂,锅炉行业,热处理厂,阀门管件,螺栓冶炼,不锈钢,机械制造及废料场所的金属材料检测。

仪器用途

鉴别金属中合金元素

钢中:Cr 、W、Mn、V、Mo、Ni、Co、Ti、Al、Nb、Zr、Si、Cu等

合金中:Zn、Ag、Ni、Mn、Fe、Pb、Sn、Al、Be、Si等

合金中:Mg、Cu、Mn、Fe、Si、Sn等

快速鉴别合金钢、不锈钢等金属牌号

如304,321,316,16Mn,15CrMo ,12Cr1MoV可在一分钟内鉴别。

快速鉴别并区分混合在一起的合金钢与其它金属材料。

被广泛应用于化工机械设备制造,航空航天业,发电厂,锅炉行业,热处理厂,阀门管件,螺栓冶炼,不锈钢,机械制造及废料场所的金属材料检测。

仪器主要参数

光谱范围:390~700nm

目视分辨能力: 0.05 - 0.11(nm)

目视能分辨下列线对:

Fe 613.66nm 和 613.77nm

Fe 487.13nm 和 487.21nm

Mn 467.59nm 和 467.64nm

采用光栅作色散元件,谱线明亮清晰,分辨率高。

色散元件:ZF1棱镜二块顶角60 底边长50mm 高30mm一块;顶角30 底边长25mm 高30mm一块;

准直物镜焦距: f=D/f*260mm=1:8.7

结构紧凑,携带方便,现场、室内均可测试。

外形尺寸:625×180×190 mm

仪器成套性:

看谱镜一台,电弧发生器一台(WPF-22、WPF-26、WJJ-24A、WJJ-68 )

重量:4.3公斤(加仪器箱和备件总重11公斤)

仪器配置

看谱镜 1台

保护玻璃备件 2片

圆盘电极备件铜1片、铁2片

棒电极备件铜1个、铁1个

看谱分析法及标志 1本

仪器使用说明书 1本

装箱单 1份

合格证 1张

附件箱: 轻便型交流电弧发生器一台

其他名称:台式看谱分析仪,看谱仪,看谱分析仪,看谱镜,台式看谱分析仪,便携式看谱分析仪,便携式看谱镜,携台式看谱分析仪,验钢镜,便携式验钢镜

手持光谱仪 特种设备取证检测仪器 便携式看谱仪

仪器的主要参数

2.1)光谱范围:390~700nm

2.2)目视分辨本领:0.05~0.11nm

目视能分辨下列线对:

Fe 613.66nm 和 613.77nm

Fe 487.13nm 和 487.21nm

Mn 467.59nm 和 467.64nm

2.3)色散元件:ZF1棱镜二块

顶角60° 底边长50mm 高30mm一块;

顶角30° 底边长25mm 高30mm一块;

2.4)准直物镜焦距: f=D/f*260mm=1:8.7

2.5)外形尺寸:625×180×190

2.6)重量:3.2公斤(加仪器箱和备件总重约10公斤)

3、仪器的工作原理

电弧发生器或火花发生器(激发光源),使被分析物质和电极之间产生电弧或火花,被分析的物质及组成电极的物质,被电弧或火花激发射出光来,此光进入看谱镜后,形成按波长次序排列的光谱。不同元素被激发时,所形成的光谱互不相同,观察区分不同元素在光谱上的区别,即可测定被分析物的化学成份。当光谱中出现某一种元素的特征谱线时,即表明试样中有这种元素的存在。利用谱线的亮度,可确定该元素含量的多少。特种设备取证检测仪器 便携式看谱仪

由弧光点1发出的光经保护玻璃2、聚光镜3、发射镜4、均匀稳定的照明狭缝5、狭缝5位于物镜6的焦面上,由狭缝发出的光线,通过物镜6变成平行光,经过色散棱镜7、8被色散,棱镜8的直角边镀有反射层,光面被此线返回,再次通过色散棱镜7、8再次被色散,色散后的平行光再次通过物镜6后汇聚,经折射棱镜9,显微镜10在光栏11处形成光谱像,通过目镜放大观察,就观察到所得的光谱,转动棱镜8可使不同波长的光谱区间进入视场,其波长可从波长鼓轮上读出鼓轮读数,从波长与波长鼓轮读数对应曲线上找出波长值。 反射镜13将光源像反射到光屏14上,眼睛可通过反射镜15观察到光源照明情况。
