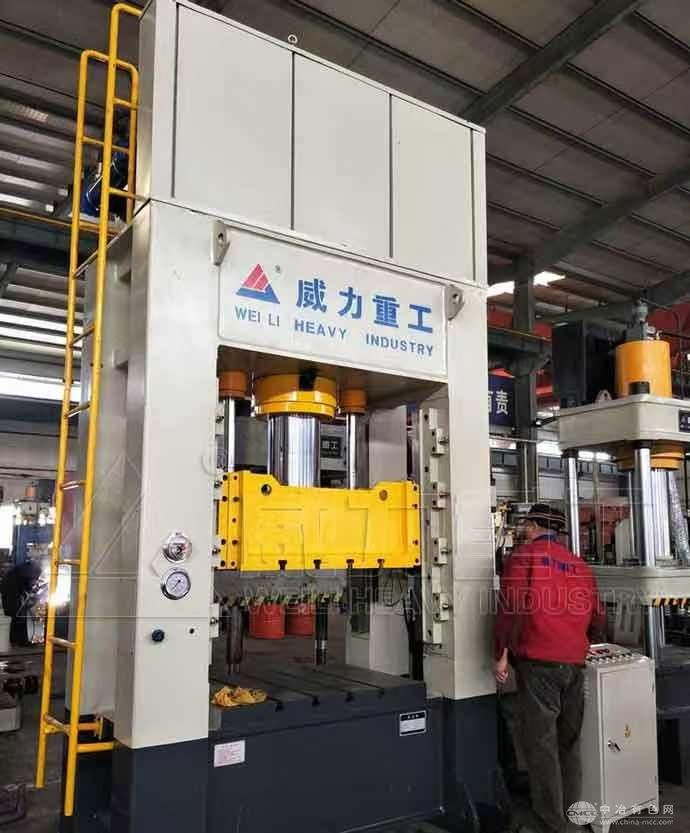

四梁四柱式双动薄板液压拉伸油压机

817

规格/型号：YW28-500T

品牌：暂无

应用领域：暂无

产地：山东 - 枣庄

厂家/供应商：山东威力重工机床有限公司

咨询电话:：暂无（请说明信息源自“中冶有色网”）

更新时间：2025-09-27

级别：已认证

四梁四柱式双动薄板液压拉伸油压机说明介绍

简介该设备为四梁四柱结构，总公称力 8000kN，拉伸滑块力 5000kN、行程 1200mm，工作台尺寸 1500mm×1500mm，主电机功率 44kW，适配薄板拉伸、弯曲等工艺。采用插装阀液压系统与 PLC 控制，支持定压 / 定程成型及保压延时，可选移动工作台、光电保护等附件。广泛应用于汽车、航空航天、家电等行业，可加工汽车覆盖件、新能源电池外壳、不锈钢洗手盆、压力容器等，兼顾效率与安全性，满足多场景生产需求。 工作原理

动力驱动阶段：主电机（44kW）带动液压泵运转，将机械能转化为液压能，液压油经插装阀集成系统分配至拉伸油缸与压边油缸，为设备动作提供动力。
双动协同成型：压边油缸先驱动压边滑块下行，将待加工薄板牢牢压紧在模具上，避免拉伸时板材起皱；随后拉伸油缸推动拉伸滑块下行，借助模具对薄板施加均匀压力，使板材按照模具形状完成拉伸、成型。
回程复位阶段：成型完成后，液压系统换向，拉伸滑块与压边滑块依次回程复位，同时顶出装置可辅助取出成品，至此完成一次完整的拉伸工作循环。

技术参数

公称力	8000kN
拉伸力	5000kN
压边力	3000kN
液压垫力 / 顶出力	1600kN
拉伸滑块行程	1300mm
压边滑块行程	1200mm
液压垫行程	300mm
拉伸滑块尺寸（左右 × 前后）	2200mm×1700mm
工作台尺寸	1500mm×1500mm
主电机功率	44kW

选型原则

优先匹配加工需求：根据待加工薄板的材质（不锈钢 / 铝 / 铁）、厚度（0.5-12mm 常用范围）确定设备压力是否适配 —— 若加工厚板或高强度金属（如 Q345 钢），需确认设备 5000kN 拉伸力、3000kN 压边力是否满足成型需求；同时结合成品尺寸，核对工作台 1500mm×1500mm 的有效面积、1300mm 拉伸滑块行程能否容纳模具与工件。
适配生产线与工艺：若需接入自动化生产线，需确认是否选配移动工作台（提升上下料效率）、模具加热装置（适配需控温的成型工艺，如铝合金拉伸）；若涉及精密成型（如新能源电池外壳），优先选择带压力 / 行程数显、数控装置的配置，确保参数精准可控。
关注安全与合规性：必须确认设备是否配备光电保护装置（防止操作时手部误入危险区）、油缸互锁回路（避免滑块意外坠落），需符合《液压机安全通用要求》（GB 28240-2012），尤其针对多人工位场景，安全配置不可简化。
兼顾售后与长期使用：选型时需同步确认厂家能否提供定制化附件（如特殊规格顶出装置），以及售后响应时效（如省内 8 小时 / 省外 24 小时上门），同时结合自身车间供电容量（主电机 44kW）、安装空间（设备约 62000kg，需预留吊装与操作空间），避免后期无法落地。

应用案例

不锈钢制品加工：可用于 304 不锈钢洗手盆的拉伸成型，其 5000kN 的拉伸力和 3000kN 的压边力能够将不锈钢薄板均匀拉伸，避免起皱和撕裂，确保洗手盆的成型质量。
厨具生产：在厨具灶台拉伸成型中发挥作用，设备的高精度液压控制系统能够精确调节拉伸力和速度，保证灶台的尺寸精度和表面质量，提高生产效率。
新能源电池外壳制造：适用于铝合金新能源电池外壳的拉伸加工，通过 PLC 控制系统精准调控压力、速度与行程，满足新能源电池外壳高精度、高效率的生产需求。

设备结构

. 主机结构（核心承载与执行）

四梁组件：包括上横梁、中横梁（压边滑块）、下横梁（工作台）、活动横梁（拉伸滑块）。四梁通过四根高强度立柱与锁紧螺母连接，形成封闭刚性框架，可承受 8000kN 的总公称力，避免拉伸时设备变形。
双缸系统：
- 拉伸油缸：安装于上横梁与活动横梁之间，提供 5000kN 拉伸力，驱动拉伸滑块上下移动，完成薄板拉伸动作，最大行程 1300mm。
- 压边油缸：分布于中横梁（压边滑块）两侧，提供 3000kN 压边力，在拉伸前压紧薄板，防止起皱，压边滑块最大行程 1200mm。
辅助部件：下横梁（工作台）设有顶出油缸（顶出力 1600kN），用于成型后顶出成品；工作台表面预留 T 型槽，方便固定模具。
