电池包跌落试验机

电池包跌落试验机

浏览量 418
规格/型号:GX-6050-AL150
品牌:高鑫检测
应用领域:锂电设备
产地:广东 - 东莞
厂家/供应商:东莞市高鑫检测设备有限公司
咨询电话::4006916318(请说明信息源自“北方有色网”)
更新时间:2025-09-03
级别:待认证

电池包跌落试验机说明介绍

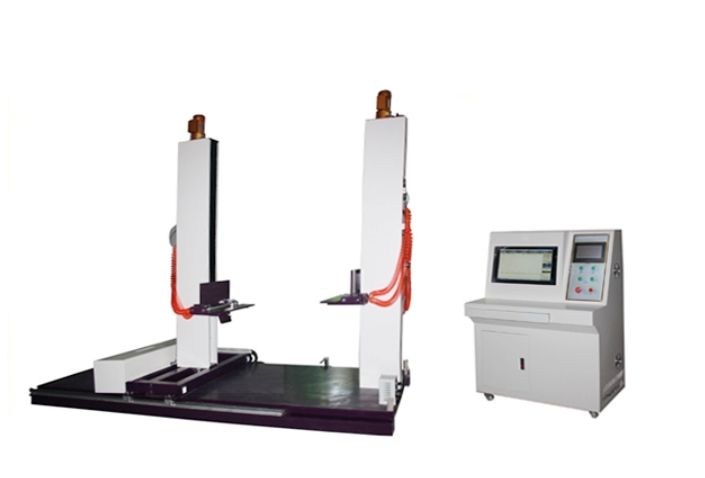

电池包跌落试验机 GX-6050-AL150

电池包跌落试验机 GX-6050-AL150


一、产品名称:电池包跌落试验机

二、产品型号:GX-6050-AL150

三、产品用途:本机用于模拟包装箱、单体蓄电池,蓄电池模组、PACK级别蓄电池包或系统及结构件的在使用、运输及装卸过程中受跌落冲击的影响程度。人工呈现电池系统受跌落冲击时可能出现的不同状况,用于评估电池包或系统的耐冲击安全性。本机跌落测试高度可提前预置,当试件升至预置高度后自动停止定位。可根据产品的不同大小尺寸调节测试托臂之间的距离,电动调宽。试验机释放机构自由灵活可靠,确保试件在释放瞬间和自由跌落途中不受任何外力影响,从而确保了试件所要求的跌落状态。

四、产品参数:

1.可测试件最大重量:500KG

2.可测试电池包最大尺寸:W1500*D1000*H1000mm

3.跌落高度:300-1500mm(可自由调节)。

4.双臂前后移动有效距离:0~1500mm(可自由调节)。

5.跌落高度显示精度:±3mm。

6.高度控制精度:0.3%F.S.R。

7.平均无故障累计工作时间:≥5000h。

8.跌落方向:面、棱、角(三边六面)任意方向进行自由跌落。

9.跌落平面误差(度):≤2°。

10.升降控制方式:减速电机+滚珠丝杠带动上升与下降。

11 左右移动方式

减速电机+滚珠丝杠带动左右移动。

12 跌落冲击面:

为水泥地面,厚度200mm或根据特殊要求进行选配,水泥地面大小适配设备便于试样跌落

13 跌落承重板:

采用高抗冲击铸钢材料制作,实心钢板。其表面能够保证电池包试件完全跌落在跌落板上而不发生变形。

14 高度显示:触摸屏显示

15 控制方式:控制箱与试验机为分体式,采用近距离PLC人机界面控制+远程连接电脑控制,远程和近距离两种相对独立的控制方式。

16 运行方式:定值方式,程序方式。

17 试验步骤:

1. 可根据电池包的长度尺寸调节跌落霜摆臂的之间的宽度。控制系统中,有滑台前进和滑台后退两个控健控制调节两摆臂的间距;

2. 两摆臂距离固定后,点击摆臂复位界面可使左右跌落翼板处于水平复位的状态;

3. 将蓄电池包或系统放置到电动升降车放置在跌落平板上,电池包的横向中心位置对准跌落台摆臂平板的横向中心;

4. 在分离的控制柜上设定跌落高度(或放置跌落电池包前设定调节好跌落高度)并点击上升键,电池包试样随平板自动上升,待达到设定高度后自动停止;

5. 点击跌落试验,电池包自动释放,完成电池包跌落测试。

6. 左右跌落翼板可同时控制也可单独控制用户跌落小型电池样品

18 托臂结构:不锈钢钢材并做绝缘处理。

19 传动方式:台湾进口直线滑块和质导套,45#鉻钢。

20 跌落方式:气动式,自由跌落。

21 宽度调节:可调节臂宽,臂展范围;

22 设备控制线路:无祼露的电源线,电线护套均采用防火材料包覆,有效阻燃。

23 重 量:约5000kg。

24 使用电源:3∮,380VAC±10%,50Hz, 三相五线制,可靠接地,接地电阻不小于4Ω。

25 整机功率:11kW。

26 整机尺寸:W2000mm×D1500mm×H2100mm。
