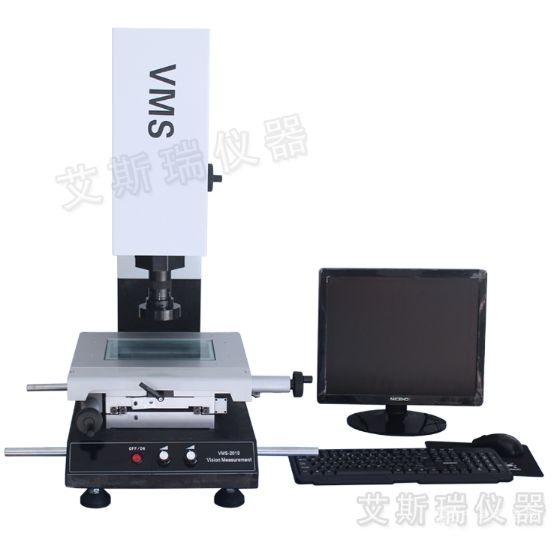

手动影像二次元

手动影像二次元

183
规格/型号：暂无
品牌：艾斯瑞
应用领域：检测设备
产地：广东 - 东莞
厂家/供应商：广东艾斯瑞仪器科技有限公司
咨询电话:：137-2649-6623（请说明信息源自“中冶有色网”）
更新时间：2025-08-24
级别：待认证

手动影像二次元说明介绍

手动影像二次元

手动影像二次元


简介：该仪器适用于以二次元及三次元测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被广泛使用。仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用； 仪器备有RS-232接口与电脑连接。

性能特点:

1．X轴取花岗石横梁为基础，确保机构不会变形及横梁中间不会下垂
2．X轴直线导轨取上置设计，符合导轨较佳受力原理，具有高精度及运行稳定的特点
3．X轴花岗石背面独特的采用厚钢片锁固,增强X轴的韧性，确保横梁不会折断
4．Y轴独特的硬体封闭环设计，在立柱底部采用钢板连接，是横梁、立柱构成一个整体，确保机构不会变形
5．Y轴中间传动，X轴的硬体闭环结构，确保运行时不会出现左右偏摆或甩尾的物理现象，精度得到提高
6．Z轴采用交叉导轨，利用滚珠丝杆传动，运行稳定，确保精度。

标准功能：

1、可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库
2、并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比
3、图形可输入到AutoCAD成为工程图
4、AutoCAD标准工程图可输入实时影像中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别
5、可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比
6、可以在鸟瞰的全图中进行标注尺寸
7、自定义圆：可按客户需要自定标准的圆，再以标准的圆和影像中的工件做重叠对比，从而找到工件与标准圆形之间的误差
8、自定义线段：可自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差
9、自设客户坐标：在实时影像中的实际工件上自行设定坐标原点（0，0），在画面上任意点标示该点的Ｘ、Ｙ坐标位置
10、坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置
11、专利取Ｒ角功能：为目前市面上准确的平面取Ｒ角方式
12、测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、两圆的偏心、两点间距等）
13、绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似
14、标注：可以在实时影像中的工件上标注尺寸。（长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等
手动影像二次元
