工作原理

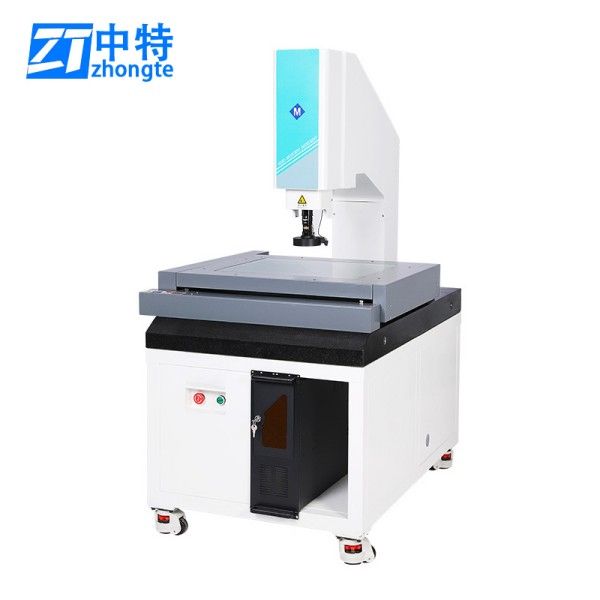

VME-5040采用非接触式光学测量技术，通过高分辨率工业相机与连续变倍物镜组合，结合五环八区LED冷光源系统，实现工件表面边缘的清晰成像。设备搭载CNC三轴伺服控制系统，X/Y/Z轴运动由高精度光栅尺实时反馈定位，分辨率达0.0005mm。其核心算法支持亚像素级边缘提取，可自动识别点、线、圆、弧等几何特征，并生成包含尺寸、形位公差的测量报告。
应用范围
该设备覆盖多行业精密检测需求：电子行业用于PCB板孔位精度、连接器引脚间距测量；汽车制造领域支持齿轮齿形、轴承滚道轮廓检测；精密五金行业适用于冲压件平面度、螺纹参数验证；模具领域可测量型腔尺寸、电极放电纹路深度。其非接触式测量特性尤其适合软质材料或表面易损工件的检测。
技术参数
测量范围：X/Y轴500×400mm，Z轴200mm
光学系统：0.7-4.5X连续变倍镜头，影像放大倍率20-210X
精度指标：XY轴测量精度≤(3.0+L/200)μm（L为测量长度），重复精度≤1μm
光源配置：五环八区LED轮廓光与圆形表面光，亮度256级可调
软件功能：支持DXF图纸导入、SPC统计分析、自动对焦测高、2.5D抄数功能
产品特点
全自动化操作：CNC程序控制三轴联动，实现“一键测量、自动生成报告”，单件检测耗时≤1.5秒；
高稳定性结构：花岗岩基座与HIWIN高精度导轨设计，确保24小时连续运行稳定性；
智能光源系统：五环八区LED光源独立控制，可模拟多种打光方式，适应不同材质工件成像需求；
灵活扩展能力：Z轴可选配激光测头或探针模块，支持轻量化三维形貌测量，兼容MES系统数据对接。
