工作原理

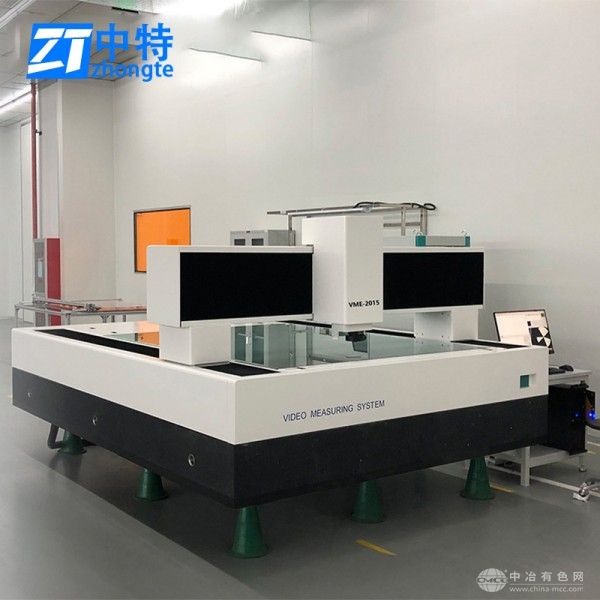

QVME-2015采用龙门式双立柱支撑结构，搭载高刚性花岗岩基座与精密交叉导轨，确保X/Y轴运动稳定性。设备配备高分辨率工业相机与连续变倍远心镜头，结合八区LED环形光源与同轴光系统，实现工件表面边缘的亚像素级清晰成像。其核心算法支持自动特征识别与路径规划，通过CNC三轴伺服控制系统（X/Y/Z轴），配合光栅尺实时反馈定位，可完成复杂轮廓的自动测量与形位公差分析，单件检测耗时较传统设备缩短60%以上。
应用范围
该设备覆盖多行业大型工件检测场景：航空航天领域用于检测机翼蒙皮孔位精度、涡轮叶片轮廓度；汽车制造行业支持车身钣金件平面度、大型模具型腔尺寸验证；精密电子行业可测量液晶面板玻璃基板尺寸、PCB板拼版精度。其非接触式测量特性尤其适合软质材料或表面易划伤工件的检测，避免二次损伤。
技术参数
测量范围：X/Y轴2000×1500mm，Z轴300mm
光学系统：0.5-4X连续变倍镜头，影像放大倍率15-200X
精度指标：XY轴测量精度≤(5+L/250)μm（L为测量长度），重复精度≤2μm
光源配置：八区LED环形光+同轴光，亮度256级独立调节
软件功能：支持DXF/CAD图纸导入、SPC统计分析、自动对焦测高、批量测量程序存储
产品特点
超大型测量行程：2000×1500mm测量范围，适配大型工件全尺寸检测需求；
高刚性龙门结构：双立柱支撑与花岗岩基座设计，确保长期运行稳定性；
智能全自动化控制：CNC程序驱动三轴联动，实现“一键测量、自动生成报告”；
灵活扩展能力：Z轴可选配激光测头或探针模块，支持轻量化三维形貌测量，兼容MES系统数据对接。
