工作原理

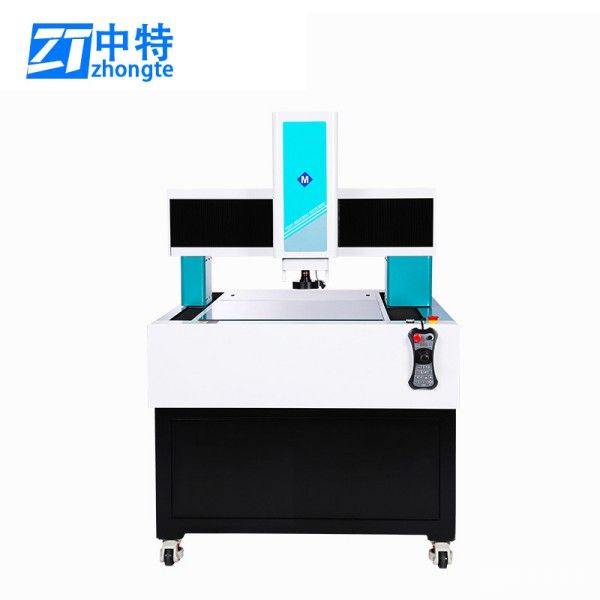

QVME-6050H采用双立柱龙门式结构，搭载高刚性花岗岩基座与精密研磨导轨，确保X/Y轴运动平稳无振动。设备配备4000万像素高分辨率工业相机与0.5-6X连续变倍远心镜头，结合16区LED环形光源与可调角度同轴光系统，实现工件表面微米级边缘的清晰成像。其核心算法支持亚像素级边缘提取与自动特征匹配，通过CNC四轴伺服控制系统（X/Y/Z轴+旋转轴），配合高精度光栅尺实时反馈定位，可完成复杂曲面、异形轮廓的自动测量与形位公差分析，单件检测耗时较传统设备缩短70%以上。
应用范围
该设备覆盖多行业超大工件检测场景：航空航天领域用于检测整流罩曲面轮廓、大型机翼钣金件平面度；船舶制造行业支持船体分段对接面尺寸验证、螺旋桨叶片型线检测；新能源电池领域可测量动力电池模组外壳尺寸、极片涂布对齐度。其非接触式测量特性尤其适合软质材料或表面易划伤工件的检测，避免传统接触式测量导致的二次损伤。
技术参数
测量范围：X/Y轴6000×5000mm，Z轴500mm
光学系统：0.5-6X连续变倍镜头，影像放大倍率12-280X
精度指标：XY轴测量精度≤(8+L/200)μm（L为测量长度），重复精度≤3μm
光源配置：16区LED环形光+同轴光，亮度256级独立调节
软件功能：支持3D点云导入、GD&T形位公差分析、SPC统计过程控制、MES系统数据对接
产品特点
超大型测量能力：6000×5000mm测量范围，适配行业最大尺寸工件检测需求；
高刚性龙门架构：双立柱支撑与花岗岩基座设计，确保设备24小时运行稳定性；
智能数字化控制：CNC四轴联动+自动对焦测高，实现“一键测量、全流程自动化”；
灵活扩展功能：Z轴可选配激光测头或探针模块，支持轻量化三维形貌测量与逆向工程。
