产品简介：
该种加工技术加工孔径范围一般在Φ0.2～Φ3mm,大深径比可达300:1以上，加工速度一般可达30-60mm/min，能直接从工件的斜面、曲面穿入，不受材料的硬度及韧性限制，除了能加工一般的导电材料外，还能顺利加工不锈钢、淬火钢、硬质合金、高温耐热材料、钛合金等其它一些难加工材料。
产品介绍

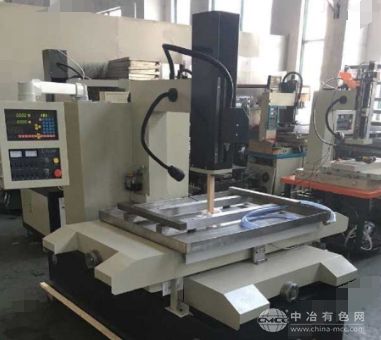

D703_ZNC系列单轴数控电火花小孔加工机床技术
设备名称：智能型单轴数控高速电火花穿孔机/小孔加工机床
设备型号：D703-ZNC
一、加工原理及特点
该机属电火花加工设备。采用铜管作为电极，由导向器导向，在电极与工件之间施加高效脉冲电源，加工时主轴带动电极在伺服系统控制下作伺服进给，在电极与工件之间产生脉冲高频放电，有控制地蚀除工件。加工中，高压水质工作液从电极的内孔中喷出，对加工区域实施强迫排屑冷却，保证加工的顺利进行。
二，机床的主要技术参数(可依据用户需求量身定做)
1)工作台台面尺寸X×Y(mm):420x700
2)工作台行程X×Y(mm): 350×450(可定做)
3)主轴(Z)行程(mm)：360
4)伺服行程(mm)：300;
5)加工速度(mm/min)：30-60
6)旋转头(C)轴转速 (r/min)：80
7)导向器与工作台面大距离(mm)：350
8)工作台面高度 (mm)：1000
9)大加工电流(A):35
10)输入功率(KW)：3.5
11)输入方式(V/HZ)：380/50
12)工作液桶容量(L)：25
13)大工作液压力(MPa)：7
14)机床尺寸(㎜)：1100x1050x2100
15)机床重量(Kg)：750
16)装夹电极直径(mm): ф0.2-ф3.0
三，设备附件及配置
1.ZNC-D703电火花穿孔机用于加工线切割的穿丝孔、油嘴油泵喷油孔、化织喷丝板的喷丝孔、液压气动元件的油路孔、滤板、筛板的群孔、发动机中的冷却散热孔等各种传统加工方法难于加工的深小孔。
● 适用于加工不锈钢、淬火钢、硬质合金、铜、铝等各种导电材料;
● 加工孔径∮0.2-∮3.0mm,深径比能达200：1以上;
● 加工速度每分钟大可达成30-60mm;
● 直接从斜面、曲面穿入直接使用自来水为工作液;
● 工作台X、Y轴配有数显装置;Z轴数控
● 具有定深加工，加工结束电极智能回退;
● 主轴升降具有快速上下功能;
● 直接使用自来水作为工作液。
