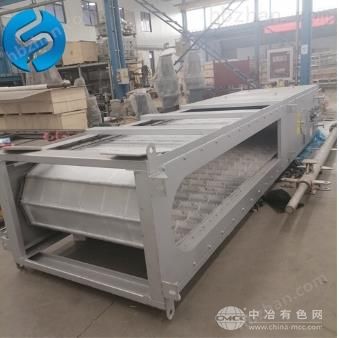

阶梯垂直内进流网板格栅
产品介绍：
内进流式网板格栅除污机是由一个由电机驱动的连续旋转的网板放置于一个固定框架中组成。待过滤的污水从细格栅中部开口进入，从内向外通过两侧的网板进行杂质过滤。随着网板的不断旋转，淤积在网板内侧的杂质被网板上的提升台阶提升到栅渣排放区，并被格栅机顶部的冲洗水将污物冲洗至污物收集槽中。
阶梯垂直内进流网板格栅 污水处理设备工作原理：
内进流式网板格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统及电气控制柜等主要部件组成。机架安装于格栅渠的，机架两侧与格栅渠之间的间隙为格栅滤后出水的通道。在机架的迎水端两侧与渠壁间布置了导流挡板，其在导流的同时，可防止污水短流由滤前直接进入滤后。机架下部迎水端开有一个进水洞口，其对侧为封闭端。污水由进水洞口流入机内后经两侧网板流出，并经两侧出水通道汇入机后渠道中。驱动电机安装在机架正向的输出轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向上提取，抵达上部时，通过链轮的转向功能，在顶置的冲洗装置的冲洗水作用下，自动完成卸污工作，渣水排入两侧网板之间的集渣槽后自流排出机外。
内进流式网板格栅除污机有可靠的清污效果，在结构设计上有可靠的自净能力，无污物缠绕、卡滞现象，且格栅底部没有污物堆积形成死角。内进流网板格栅进水方式，使污水进入格栅后污物被截住清除，不会再被带入格栅后，达到理想的处理效果。
产品特点：
1、高捕获率：du te的进水方式，捕获各类细小栅渣。
2、流量大：单道栅板的过水设计，大大提高过水流量和减少水头损失。
3、节省空间：垂直安装有效节省空间。
4、易维护：栅板的插入式安装，便于拆卸和更换。
5、整机安装，无须改动原有土建结构，适合老设备的更新。
6、不会将栅渣带到格栅后，除污效果好。
设备参数：
设备规格按机款尺寸分HF300-3600，机器宽度超过1800mm，则做成并联机，耙齿栅隙分为1mm，3mm，5mm，10mm，20mm，30mm，40mm，50mm等各种规格，选型由过水量，提升高度，固液分离总量和所分离物质的形状、颗粒大小来选择，同时选配不同的材质，设备长度根据设计渠道尺寸定做。
过水流量计算：
格栅每小时过水流量：Q=K*(B-160)*h*V*3600 其中：
Q=过水流量(m/h);
K=与格栅间隙有关的流量系数(见系数表);
B=格栅机宽(m);
h=栅前水深(m)，一般按1m或低于渠深0.3m以上;
V=过流速度，一般取0.6~1m/s。
