晶体线切割机床加工原理
晨虹是采用线切割技术，用电镀金刚石线作为切削工具对于硅、石墨、蓝宝石、陶瓷等脆性材料进行机械切割。

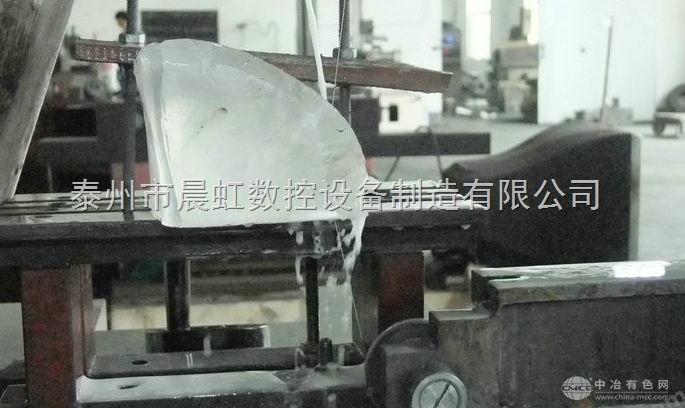

将工件固定在工作台上，该工作台可前后进给运动。在工作台的上方有导向轮，该导向轮带动金刚石线上升或下降，金刚石砂线以6~8m/s的速度对工件进行切割。
由于该线切割机床使用的是电镀金刚石线，在加工中无需加砂浆即可实现高速切割。
电镀金刚石砂线被认为是针对太阳能多晶硅等脆硬材料实现高效率、高效切割加工zui有发展前景的高技术产品，具有把持力强、耐磨性好、开刃性能好、切割速度快等优点。
往复式金刚石切割优点是：1.能进行大尺寸工件切片;2.能多件同时切割，产量高;3.能切精密窄缝，适合切割贵重材料，切割缝隙只比锯丝直径大0.01——0.015mm;4.切割脆软材料，保证边缘不破损;5.切割时温度低，切片加工变质层浅，可用来切割易炸裂材料;线锯使用寿命长;6.环境污染小。
电镀金刚石线锯是针对太阳能单晶硅、多晶硅、石墨等脆硬材料实现高效率、高效能切割加工zui有发展前景的产品。
金刚石线锯是一种更低成本更高效率的解决方案
1、总体运营成本降低30%
2、切割速度总体速度是传统切割的2~3倍
3、产能是传统切割的2~3倍
4、实现同样的产能只需原来一半的占地面积
5、无需使用砂浆，生产环境更清洁
6、减少了废弃物处理费用
二、我公司CHSX5630-XW数控金刚石线切割机床介绍如下
1、改进后的该型号机床采用了我公司近期发明：金刚石线摆动式机构。该技术解决了用柔性金刚石线加工脆硬材料表面平面度差，且高速加工时表面粗糙度指标提高非常明显。尤其在加工硬度较大材料，如蓝宝石，玉石等时效果非常显著，目前国内外多家蓝宝石、玉器加工单位订单踊跃。
2、机床设备的型号规格及性能说明
机床型号CHSX5630-XW
工作台左右行程260mm
切线上下行程150mm
工作台尺寸300mm×450mm
切割线条数1
金刚石线直径0.12～0.4mm
工作台zui大承重150kg
切割工件尺寸300mm×300mm×400mm
切片厚度zui小为0.3mm
走丝速度变频无极调速，zui大8m/s
储丝量范围1000米
工作台进给速度范围工作台进给采用细分式步进电机控制，进给速度max:5m/min
张力范围金刚石线张力反馈，采用数控调节，在20～10000g范围内调节
张力波动50g
切割材料脆性材料
机床消耗功率4.0 KW
外形尺寸(长×宽×高)1900mm×1500mm×2000mm
