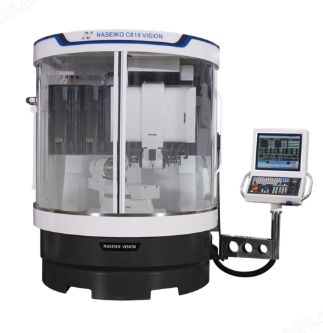

C818五轴磨刀机应用于航空航天、高铁、汽车、医疗、IT精密刀具磨削等领域。
一、产品特点：
1、采用整体矿物铸造床身，日本进口伺服电机与丝杠导轨(重型滚柱型)、A、B旋转轴大扭矩DD电机。
2、永磁恒扭矩主轴电机、双磨头结构、B轴可360度旋转，适合各种非标刀具（硬质金属材料）的加工生产。
3、本公司生产的五轴五联动数控刀具专用磨床，是根据德国五轴工具磨床的理念及设计人员实际操作的经验，并在刀具生产现场交流而设计。
4、在实用、经济、操作、维修、稳定、高效上得到体现。
二、C818五轴磨刀机主要配件：
1、集中自动润滑站 - 胜祥
2、线轨 - 日本 THK
3、主轴 - 中国台湾品牌
4、电路附件电器 - 施耐德 / 欧姆龙
5、探测头 - 英国雷尼绍 RENISHAW
6、光栅尺 - 德国海德汉
7、分度盘 - 中国台湾晟昌
8、数控系统 - SYNTEC中国台湾新代
9、气动系统 ( 电磁阀、减压阀、空气过滤器等) - CHELIC
三、技术参数：
PROJECTUNITC818(MINI)C818(POWER)C818(VISION)
日本伺服电机驱动(绝对值)行程(X/Y/Z轴)mm650/350/270700 / 450 / 300800/550/320
数控系统分辩率(X/Y/Z轴)mm0.00010.00010.0001
编程和手轮进给最小分辩率(X/Y/Z轴)mm0.00010.00010.0001
THK丝杆(X/Y/Z轴)-BN-FN32-C3BN-FN32-C3BN-FN32-C3
重复定位精度(X/Y/Z轴)mm0.0030.0030.003
导轨(X/Y/Z轴)mmMR35-G1 / MR35-G1 / MR35-G1SRG45-P / SRG35-P / SRG35-PMR45-G1 / BM35-G1 / BM35-G1
工件旋转轴(A/B轴)-旋转轴旋转轴旋转轴
DD伺服驱动(A/B轴)-直接驱动直接驱动直接驱动
旋转编码器(A/B轴)-英国RENISHAW雷尼绍(RENISHAW, UK)英国RENISHAW雷尼绍(RENISHAW, UK)英国RENISHAW雷尼绍(RENISHAW, UK)
分度精度(A/B轴)-2角秒(0.0005度2角秒(0.0005度2角秒(0.0005度
额定转数(A/B轴)rpm300 / 100300 / 100300 / 100
最高转数(A/B轴)rpm400 / 150400 / 150400 / 150
数控系统分辩率(A/B轴)degree0.00010.00010.0001
360度旋转、分度头本体(A/B轴)-可安装肖柏林W25夹头座和BT50刀柄可安装肖柏林W25夹头座和BT50刀柄可安装肖柏林W25夹头座和BT50刀柄
快速移动(X/Y/Z轴)m/min7.57.57.5
夹持最小工件直径mm333
夹持最大工件直径mm202020
夹持最大工件长度mm200200200
磨削最小工件直径mm111
磨削最大工件直径mm121212
磨削最大刃口长度mm≤120≤180≤180
最大工件重量kg555
直线分辨率mm0.00010.00010.0001
直线重复定位精度mm0.0030.0030.003
旋转分辨率mm0.00010.00010.0001
旋转重复定位精度degree0.0010.0010.001
主轴功率kw12-15kw永磁变频电机22 kw kw永磁变频电机30kw kw永磁变频电机
砂轮直径mm75-15075-15075-150
砂轮主轴转速rpm4000-80004000-80004000-8000
无级可调-inverterinverterinverter
机床重量kg400050006500
总功率kw≤22.5kw≤30kw≤45kw
可选配直线电机升级至C828系列。
