工作原理

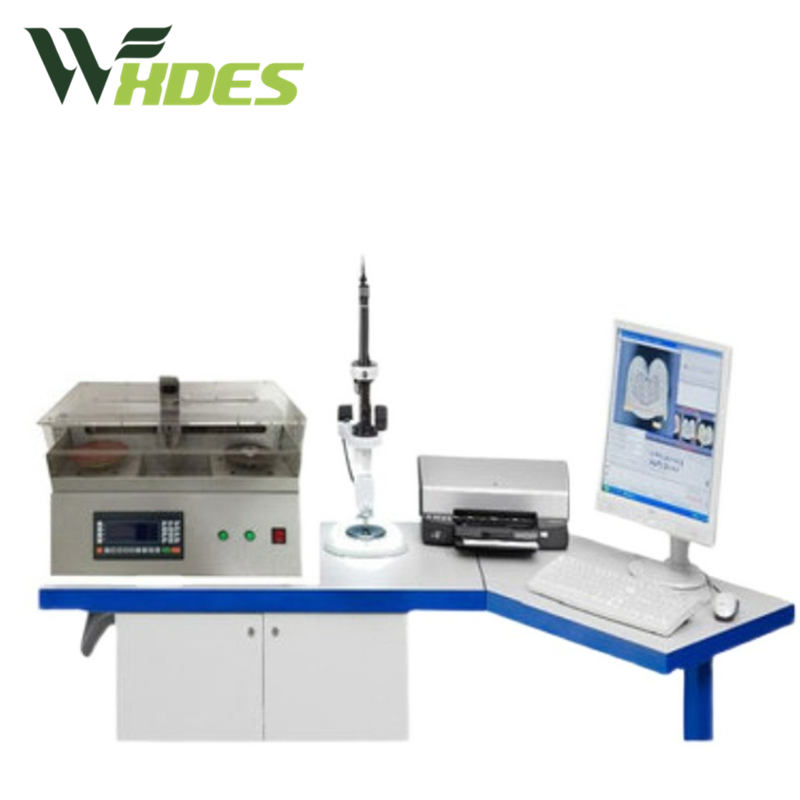

设备采用模块化设计，通过高速旋转的金刚石切割片完成材料初始断面切割，切割过程中配备冷却液循环系统，避免热损伤影响检测结果。切割完成后，自动切换至研磨模块，利用1200#、2000#高目数砂纸进行多级抛光，确保断面平整度≤0.5μm。结合LED全白可调照明系统与20-500倍显微放大技术，用户可清晰观察断面形貌，例如检测新能源汽车电池极耳涂层时，可精准识别涂层与基材的界面结合状态及厚度均匀性。
应用范围
电子制造：检测线束端子压接质量、PCB板微孔加工精度；
金属加工：分析焊接接头晶粒度、涂层厚度及结合强度；
某动力电池企业通过该设备实现极片涂层厚度CPK值≥1.67，单片检测耗时从15分钟缩短至2分钟。
技术参数
切割模块：最大切割直径107mm，切割速度0.1-5mm/s可调；
研磨模块：砂纸目数1200#/2000#，研磨压力0.5-5N连续可调；
显微系统：放大倍率20-500x，视频总放大倍率支持500x高清成像；
电源系统：AC100V-240V宽电压输入，功耗≤200W。
产品特点
一体化设计：切割、研磨、观察三工位集成，减少样品转移污染风险；
高精度控制：伺服电机驱动切割/研磨模块，定位精度±0.01mm；
智能化操作：配备7英寸触控屏，支持自动对焦、图像存储及分析报告生成；
安全防护：全封闭防护罩设计，配备紧急制动按钮与激光安全联锁装置。
