工作原理

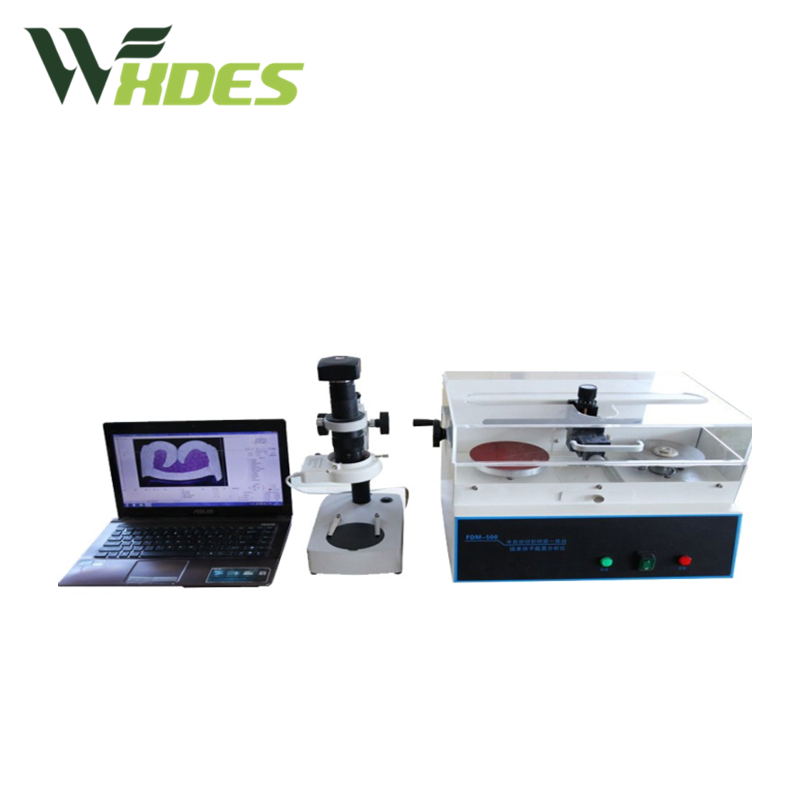

设备采用模块化流水线设计，通过金刚石切割片对端子实施超薄切割（厚度≤50μm），配合全白可调LED冷光源实现低热损伤成像；切割后自动切换至旋转研磨台，利用2000#高目数砂纸进行多级抛光，确保断面平整度≤1μm；腐蚀清洗模块采用环保型无毒分析液，快速去除金属氧化层；最终通过500万像素工业相机采集断面图像，结合自研算法自动计算压接高度（C/H）、宽度（C/W）、填充率等12项核心参数，全程无需人工干预。
应用范围
航空航天：分析航空线缆端子气密性及耐疲劳性能；
消费电子：评估手机/电脑数据线端子压接一致性。
某动力电池企业通过该设备实现极片涂层厚度CPK值≥1.67，单片检测耗时从15分钟缩短至2分钟。
技术参数
检测范围：0.01mm²-107mm²电线截面积，支持AWG5-AWG36规格；
显微系统：0.75X-4.5X六档变倍，视频总放大倍率40-500X；
切割精度：±1μm，研磨平整度≤0.5μm；
处理速度：单样品全流程检测≤3分钟；
电源系统：AC100V-240V宽电压输入，功耗≤200W。
产品特点
全自动化操作：从夹持到报告生成全程离岗运行，支持物联网数据实时传输；
高精度成像：500万像素工业相机配合冷光源，清晰呈现0.1mm级线芯结构；
模块化扩展：可选配电解腐蚀模块适配不同金属材质；
安全防护：接近开关与控制器联动，确保操作时手部与切割区域保持200mm安全距离。
