工作原理

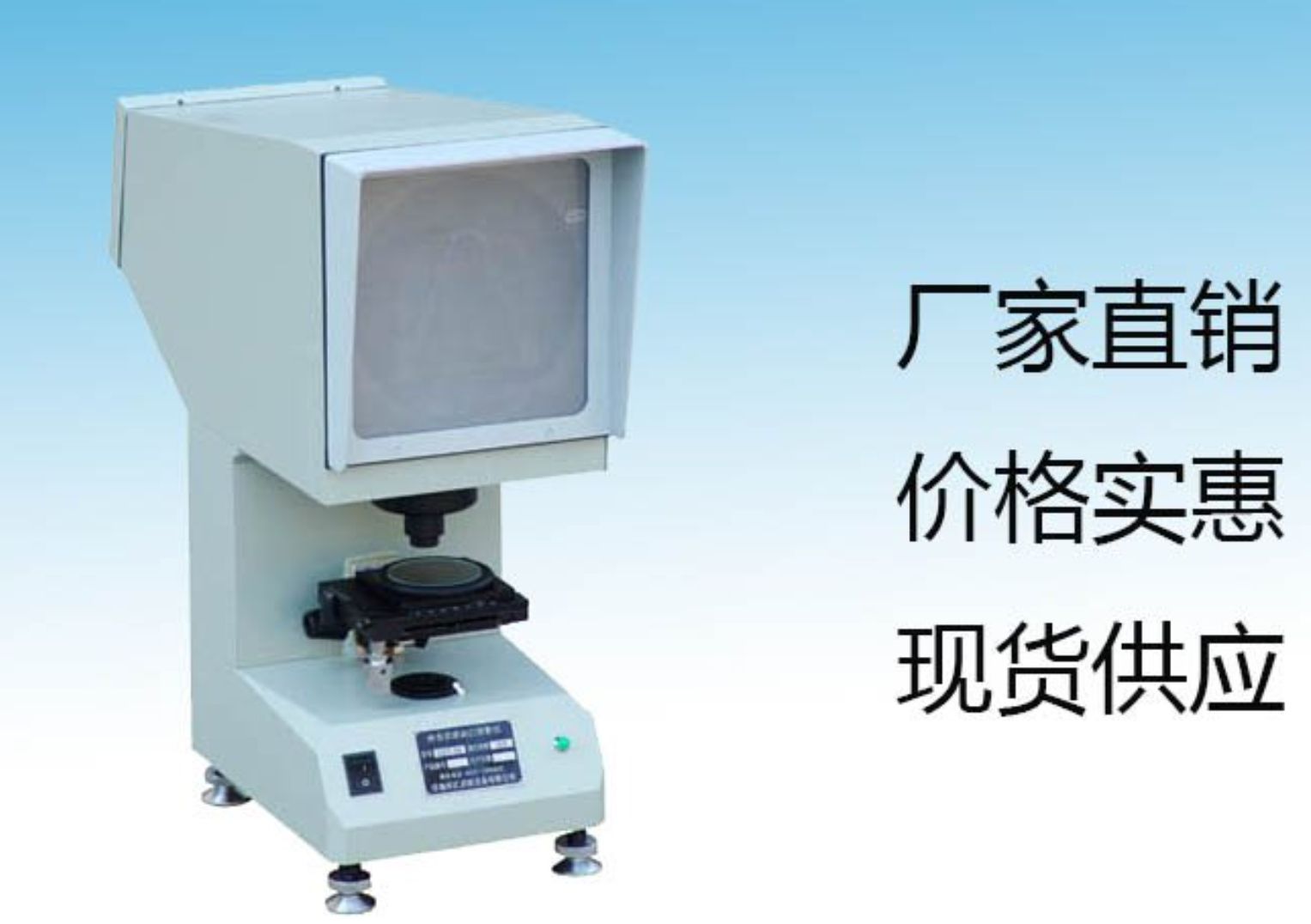

CST-50采用光学投影法，通过二级放大系统将试样缺口轮廓清晰投射至投影屏。光源发出的光线经聚光镜聚焦后照射试样，2.5倍物镜对缺口进行初步放大，再由20倍投影物镜将影像投射至直径200mm的毛玻璃投影屏，实现50倍综合放大倍率。操作人员通过旋转7°倾斜角的工作台，调节试样位置使缺口轮廓完整成像，并与投影屏上附带的V型（45°±2°开口角）和U型（半径1mm±0.07mm）标准样板图进行覆盖比对，直观判断缺口加工是否符合GB/T 229-2020标准要求。
应用范围
设备覆盖三大核心检测场景：冶金行业用于轧制钢材冲击试样制备质量验证；机械制造领域检测轴承、齿轮等精密部件的热处理工艺效果；特种设备行业对压力容器、管道等安全关键部件的材料验收提供依据。其检测结果可直接关联材料脆性转变温度（NDT）测试，避免因缺口加工误差导致的试验数据偏差。
技术参数
投影系统：50倍放大倍率（2.5×物镜+20×投影物镜），投影屏直径200mm
工作台：纵向/横向行程±10mm，升降行程±12mm，360°连续旋转
光源：12V 100W卤钨灯，照度可调范围500-1500Lux
环境适应性：工作温度0-25℃，湿度≤85%
整机尺寸：510×220×600mm，重量18kg
产品特点
高精度检测：消色差物镜与投影物镜组合，畸变率≤0.08%，确保缺口轮廓真实还原；
标准化操作：投影屏标注公差带、角度值及深度线，支持非接触式测量，避免试样表面损伤；
兼容性强：符合GB/T 229、ASTM E23、ISO 148等国内外标准，标准样板图集包含12个公差带模板；
稳定可靠：精密滚珠导轨支撑工作台，重复定位精度达±0.01mm，累计装机量超1200台。
