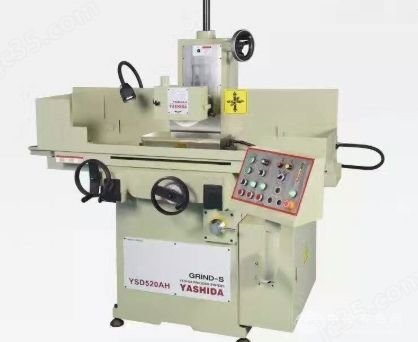

无锡新聚仁智能装备有限公司生产的精密半自动油压磨床，型号：YASHIDA-520AH，品牌：新聚仁，产地：江苏·无锡，厂商性质：生产商。
YSD520AH磨床结构特点
耐久性更加好的双V导轨，更加精确和稳定。
所有铸件通过有线元电脑结构分析，设计的形状具有*的刚性。
内藏式主轴电机功率提升到2马力，实现更加优异的金属工件加工性能。
繁复的手工刮研
工作台传动系统
工作台传动使用包钢丝同步带式传动，减少更换钢丝绳的烦恼，工作台与同步带采用柔性连接，保证传动平衡。
精密平面磨床 YSD520H
左右自动
精密平面磨床 YSD520AH
前后和左右自动
精密平面磨床 YSD520NC
上下和前后左右自动
精密平面磨床 YSD520CNC
全自动
构造
立柱
宽型设计和刚性十足的可对应重磨削的立柱，采用了双层壁构造。
砂轮轴
采用了超精密向心止推滚柱轴承的圆筒形高性能单元组件式砂轮轴，扭力大，耐重成型切削，采用持久润滑脂密封，无需进行保养。
进给导向面
前后的导向，V-V型结构扩大跨距，蜂巢中空结构抗变形能力强，精度恒定持久。
前后进给手柄
由滚珠螺杆和高精度液压电机构成可靠的驱动构造。配有安全机构，保证在自动进给过程中手动手柄无法转动，通过手柄的单次操作可进行手动。
构架/滑动座架/工作台
充分保持了框架同幅度、滑动座架幅度，工作台的伸出部分控制在小程度，实现全支撑抗变形能力强。
自由落差式自动润滑
采用的是被推压到立柱上部的润滑油根据落差自动的向各异向面进行供油的方式。液压自然的保持稳定，导向面的油膜厚度也一直保持均匀。
防尘/防水/排水对策
砂轮头下的移动罩盖(追随砂轮头上下移动，防止研磨液和砂轮屑飞溅)、前后导向面的防尘盖等都承受苛刻的使用条件保护各个部位。
工作台面及排水导管都具备充足的排水能力，即使使用大量的研磨油剂也没有问题。
参数规格：
项目单位520H\520AH\520NC\520CNC\450I
加工能力工作台作业面积(长X宽)mm500X200450X150
工作台行程(左右X前后)mm530X210465X160
大垂直高度mm357.59357.59
标准磁台尺寸mm450X200400X150
工作台大承重kg含磁盘重量10060
工作台T型槽(宽度X槽数)mmxno17X117X1
左右平均进给速度m/min0.1-20
手轮每转进给量mm100
前后进给手动进给每转手动进给置mm5.05mm(每刻度0.02mm)
手轮刻度mm0.02每刻度0.02mm
自动进给间歇性进给mm0.1-0.5N.A0.1~5.0N.A
连续进给速度m/min0.15-0.4N.A0.15-0.4N.A
上下进给自动下刀进给置mm0.0001-0.03N.A1mm(每刻度数)
手动微量进给mm0.0001/0.001/0.0050.005mm(每刻度数)
手轮旋转一周进给置mm0.014/0.1/1mm
无火花磨削 0~5N.A
上下快速进给mm/mm600
电机外径(50/60HZ)x宽x内径mmφ>205X6~20Xφ31.75180X13X31.75
转速(50/60HZ)min-13000/36003000/3600
砂轮砂轮轴kW/P1.5/21.1/1.5
液压泵kW/P1.5/2
电源电源容量KVA2.5/32
外形尺寸宽X深X高mm1800X1452X21001675X1214X1968
机床净重净重kg1600880
