无锡新聚仁智能装备有限公司生产的天车龙门五轴加工中心，型号：LinmaxB-22，品牌：新聚仁，产地：江苏·无锡，厂商性质：生产商。

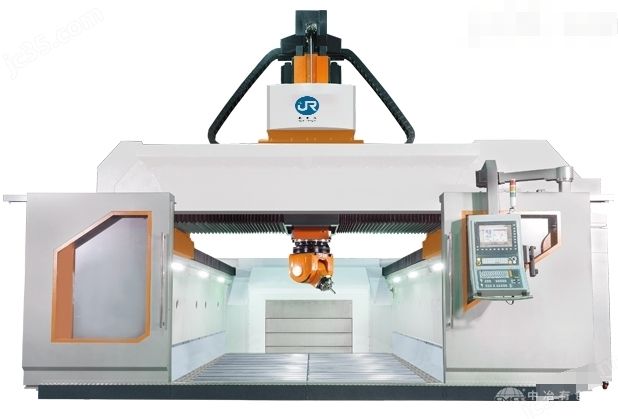

天车式龙门五轴加工中心LinmaxB-22
特点：
天车式龙门结构
立柱采一体式设计
箱中箱”对称式横梁结构
直线电机驱动快移60m/min
扭矩电机驱动二轴头
应用方面：
汽车产业应用 航空航天产业应用
冲压模加工精度
汽车铝合金枼子板冲压模
冲压模-斜导板加工
冲压导柱孔-搪孔加工
冲压上下模-导引面
规格表
规格单位Linmax B-22、Linmax B-25、Linmax B-30、Linmax B-35、Linmax B-40
X轴行程mm3200/4000(or more)4000/5000(or more)5000/6000(or more)5000/6000(or more)6000/8000(or more)
Y轴行程mm22002500300035004000
Z轴行程mm12501250125012501250
工作台长度mm3200/4000(or more)4000/5000(or more)5000/6000(or more)5000/6000(or more)6000/8000(or more)
工作台宽度mm20002200270032003700
工作台T型槽宽mm28
工作台承载Kg/㎡5000
工作台到主轴鼻端距离mm200-1450200-1450200-1450200-1450200-1450
两柱间距离mm32903590409045905090
进给速度
三轴快速进给 (X/Y/Z)m/min6060606060
三轴加速度 (X/Y/Z)m/sec²44333
标准配件
标准配件
选附配件
海德汉TNC-640控制器X、Y、Z、B、C五轴运动
HEIDENHAIN电子手轮HR520
控制系统：控制系统电源配有海德汉率波器等保护电路
欧洲进口二轴头 TCH-19(A63)
欧洲进口直立式主轴 HSK-A63 / 24000RPM
HSK 63A 30把刀刀库
X/Y采用直线电机直接驱动
12支滚柱线性滑轨 (X/Y/Z轴各4支)
4组海德汉光学尺(X轴2支,Y/Z轴各1支)
电器箱温控装置
桥式高速五轴联动
X/Y直线电机冷却机
主轴油雾润滑系统
油雾切削装置
螺旋卷屑装置和后排是铁屑输送机含铁屑出各1式
前、后工作门安全互锁各1式
防水工作日光灯
机床所有零、部件和各种仪表的剂量单位元元全部采用单位 (SI) 标准
防护装置齐全可靠，工作区安全防护，根据ISO 12100-1&-2 1992为概念
电柜具备各种电器保护功能、并安装有过滤和通风装置及空调系统
机台标准颜色
