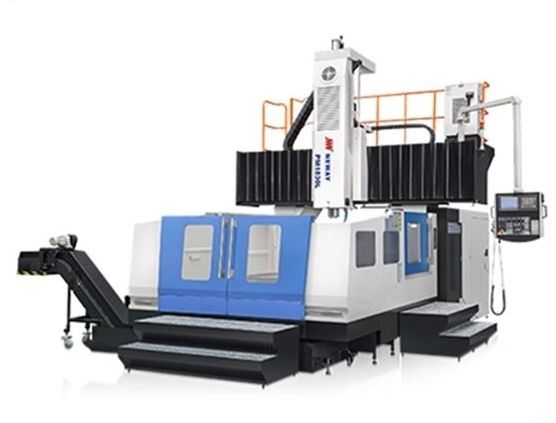

高速直联龙门加工中心

高速直联龙门加工中心

338
规格/型号:PM1320L
品牌:纽威
应用领域:材料制备
产地:江苏 - 苏州
厂家/供应商:纽威数控装备(苏州)股份有限公司
咨询电话::18962125134(请说明信息源自“中冶有色网”)
更新时间:2025-05-09
级别:待认证

高速直联龙门加工中心说明介绍

高速直联龙门加工中心

PM系列高速直联龙门加工中心


品 牌:纽威/NEWAY

厂商性质:生产商

所 在 地:苏州市


一、PM系列高速直联龙门加工中心特点:


该系列采用龙门框架固定,工作台在床身上移动(X轴),主轴箱在滑鞍上移动(Z轴),滑鞍连同主轴箱在横梁上移动(Y轴)的结构; 主轴箱采用大截面滑枕结构,刚性好;主要适用于航空、航天、汽车、能源、信息、模具等行业的零件加工。以加工黑色和有色金属中小型复杂零件为对象,具有高速、高精度、高柔性、环保等特点。


01、高刚性整体结构

主要关键零件均采用树脂砂高强度优质铸件,刚性好,稳定性强。 02、床身导轨

采用进口滚动导轨,PM20HA及以下型号为两导轨,PM25HA及以上型号为3导轨,保证机床具有优良的承载性能。


03、横梁及导轨

横梁两导轨间距大,有效抗前倾;采用进口滚珠重载直线导轨,摩擦小,承载能力强,高速振动小,低速无爬行,定位精度及精度保持性好。 04、主轴及滑枕

选用进口主轴,扭矩大、转速高,充分满足镗铣及钻孔加工;滑枕采用大截面贴塑导轨,四面环抱结构,保证切削加工的平稳,特别适用强力切削,大孔镗削及使用角度头的五面加工。


二、PM系列高速直联龙门加工中心技术参数:


项目单位PM0813LPM1320LPM1330LPM1525LPM1630LPM1830LPM1840LPM2040LPM2060L

工作台宽度mm13001500160018002000

工作台长度mm90021003100260030003000400040006000

工作台行程(X轴)mm80022003200270032003200420042006200

滑鞍行程(Y轴)mm13001500210027002700

滑枕行程(Z轴)mm700700800800[1000]1000

两立柱之间距离mm14001600180023002800

转速范围r/min1500015000100-10000100-12000[BT40:15000]1000-10000[BT40:15000]

最大输出扭矩N.m34/4634/46140/16595/118[140/165]140/165[BT40:95/118]

主轴电机功率kW11.7/15.811.7/15.822/2615/18.5[22/26]22/26/[BT40:15/18.5]
