主轴摇摆式加工中心

主轴摇摆式加工中心

335
规格/型号:SD3050-ZYB-BT40
品牌:精雕数控
应用领域:材料制备
产地:广东 - 深圳
厂家/供应商:深圳市精雕数控设备有限公司
咨询电话::13924586646(请说明信息源自“中冶有色网”)
更新时间:2025-05-08
级别:待认证

主轴摇摆式加工中心说明介绍

主轴摇摆式加工中心

主轴摇摆式加工中心


品牌 深雕数控/SDSK

型号 SD3050-ZYB-BT40

厂商性质 生产商

所在地 深圳市


产品简介


产地国产工作台尺寸3000*500mm

工作台最大承重2000kg界面语言中文

外形尺寸(长×宽×高)4868*2750*3300mm销售区域全国

重量9000kg最大行程X轴:3030mm,Y轴:530mm,Z轴:500mm


详细介绍

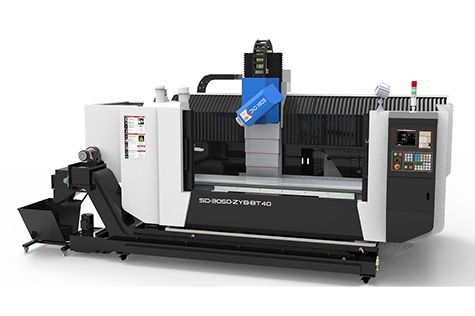

一、SD3050-ZYB-BT40主轴摇摆式加工中心机器简介:


1、SD3050-ZYB-BT40是专门为客户量身定做的大型3米主轴摆头式加工中心;天轨式机构;运动方式为Y轴工作台前后移动,X轴机头左右移动,Z轴主轴上下移动,B轴摇摆头±90·旋转。

2、特别适用于各类钢、、压克力、塑料等零件的精密雕铣、切割、扩孔、打孔、攻丝等加工。

3、另可加装第四旋转轴。


二、SD3050-ZYB-BT40主轴摇摆式加工中心机器主要配置清单(单位:mm)


规 格 说 明数量原产地

三菱数控系统/XYZ伺服电机/主轴伺服驱动9-11KW全套日本

大悦B轴摇摆头±130·旋角,速比1:301套中国台湾

XYZ轴用 中国台湾上银/银泰 精密级滚珠直线导轨 (XYZ35)全套中国台湾

XYZ轴用 中国台湾TBI 精密研磨级滚珠丝杆(X50、YZ40)全套中国台湾

大悦电主轴BT40-150-545-18000,15KW,气动换刀,带编码器1个中国台湾

24位圆盘刀库 (冈田)1套中国台湾

铸铁床身(HT300)1套自制

铸铁机械零配件(HT300)1批自制

配电柜空调恒温系统(雷德)1套东莞

施耐德电气配件(施耐德)1批德国

进口日本NSK/KOYO P级角接触配对轴承全套

主轴油冷机 (雷德)1台东莞

电子手轮(深圳精雕 )1套自制

对刀仪(深圳精雕 )1个自制

X轴配三防布风琴罩(Y/Z轴可申缩钢板罩)各1套自制

X/Y/Z轴配塑料拖链(鼎泰)各1套东莞

自动润滑油泵(宝腾)1套东莞

空气过滤器(日本雷曼 M107-A空气过滤器)2套浙江

喷水装置1套自制

水泵750W(斯纳尔)1套常州

机床附件1套深圳

BT40刀柄/配大小全套缩咀(三合)5个深圳

链板式自动排渣机 1套自制


三、技术规格参数表:(单位:mm)


机型SD3050-BT40

工作台尺寸3000*500 (T型槽M16)

主轴鼻端至工作台面

最高800~300

圆盘刀库至工作台面650

X轴行程3030

Y轴行程530

Z轴行程500

主轴摇摆头转至±90·X轴两主轴鼻端最大距离 2500 左右

X/Y/Z最快移动速度X35米/分钟

Y48米/分钟

Z48米/分钟

B轴摇摆头±90·旋角

B轴定位精度(arcsec)±8

B轴重复定位精度(arcsec)±5

最大加工速度12米/分钟

伺服系统交流伺服

系统分辨率0.001

三轴垂直度0.015mm

整机定位精度

±0.02mm

局布定位精度300内±0.01mm

重复定位精度0.005mm

主轴数1个

主轴额定功率15KW

主轴扭矩34.5N.m

主轴转速18000rpm/min

圆盘刀库24位

换刀方式自动

夹持刀柄BT40

对刀方式自动

台面承受负荷2000Kg

额定电压380V/50HZ

整机最大功率30KW

整机重量9000Kg左右

外型尺寸(长*宽*高)4868*2750*3300左右(增加排渣机长+1500)


四、主机标准配置及附件送配件:


1.控制器11.机械、电气、操作说明书1本

2.电主轴BT40-150-545-1800012.刚性攻牙功能

3.自动润滑系统13.配电柜空调

4.地基可调垫块14.《操作说明书》《程序说明书》《使用说明书》

5.工具箱15.刀柄5个(扳手)

6.工作灯16.锁刀座

7.警示灯17. M16马铁

8.主轴吹气装置18.6寸批士一台

9.传输线19.锁咀 ER32(4-20) 1套

10.半封闭式护罩20.护罩


五、机器环境及硬件设施要求;


序号环境项目项目要求标准

1.电源要求AC380V(4P)50-60Hz,空气开关 60A,电源电压波动范围 380V±10%以内

2.空气压缩机使用螺杆式压缩机,储气罐,三级过滤,≥0.55Mpa,流量≥100L/min

3.真空压力≥0.6 mpa

4.空气干燥机必须有空气干燥机,带自动排水功能

5.环境噪音/振动≤75dba

6.地面要求地面要求平整,稳固,最高点与低点相差不超过 5mm

7.环境湿度建议 45%-65%
