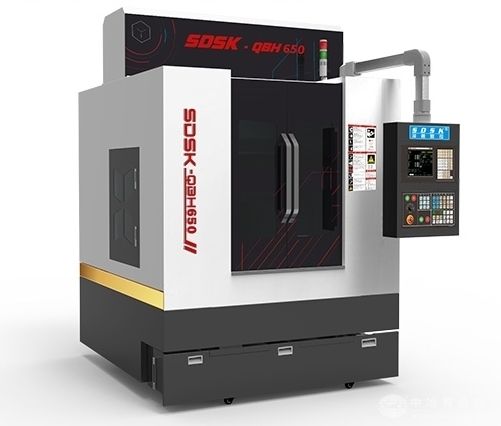

三轴全闭环高速精雕机

三轴全闭环高速精雕机

335
规格/型号:SDSK-QBH650-HSKE32
品牌:精雕数控
应用领域:材料制备
产地:广东 - 深圳
厂家/供应商:深圳市精雕数控设备有限公司
咨询电话::13924586646(请说明信息源自“中冶有色网”)
更新时间:2025-05-08
级别:待认证

三轴全闭环高速精雕机说明介绍

三轴全闭环高速精雕机


三轴全闭环高速精雕机


品牌 深雕数控/SDSK

型号 SDSK-QBH650-HSKE32

厂商性质 生产商

所在地 深圳市


产品简介


产地国产定位精度X轴:±0.005mm,Y轴:±0.005mm,Z轴:±0.005mm

工作台尺寸(长×宽)600*500mm工作台最大承重300kg

加工行程X轴:600mm,Y轴:500mm,Z轴:300mm界面语言中文

数控系统可选配外形尺寸(长×宽×高)1850*1700*2200mm

销售区域全国重复定位精度X轴:0.004mm,Y轴:0.004mm,Z轴:0.004mm

重量2500kg主轴功率4.5kw

主轴转速36000r/min


SDSK-QBH650-HSKE32机型是专门为客户量身定做的三轴全闭环高速精雕机; 配双排直排18位刀库;运动方式为Y轴工作台前后移动,X轴左右移动,Z轴上下移动。定梁式龙门结构;机身采用顶级的花岗岩(大理石)结构、永远不变形。特别适用于各类不锈钢、碳纤维、PC、压克力、塑料等零件的精密高光、雕铣、钻孔等加工。


详细介绍


SDSK-QBH650-HSKE32三轴全闭环高速精雕机机器简介:


1、SDSK-QBH650-HSKE32机型是专门为客户量身定做的三轴全闭环高速精雕机; 配双排直排18位刀库;运动方式为Y轴工作台前后移动,X轴左右移动,Z轴上下移动。

2、定梁式龙门结构;机身采用顶级的花岗岩(大理石)结构、永远不变形;XYZ采用*上银精密级直线导轨,研磨级滚珠丝杆,配伺服电机和光珊尺,德国联轴器,配电柜恒温系统,先进的主轴制冷系统,自动润滑系统,冷却液循环喷水系统,空气过滤装置,保证了更高的加工精度、速度与稳定性。

3、特别适用于各类不锈钢、铜、铝、碳纤维、PC、压克力、塑料等零件的精密高光、雕铣、钻孔等加工。

4、可另加装等四旋转轴,探头。


二、SDSK-QBH650-HSKE32三轴全闭环高速精雕机主要配置清单(单位:mm)


序号规 格 说 明数量原产地

1. 新代数控系统-全闭环1套中国台湾

2. XYZ轴配1.0KW新代伺服电机,Z带抱阐各1套中国台湾

3. 新代变频器1个中国台湾

4. XYZ轴配光珊尺(精度等级0.1um)3套长春

5. 铸铁工作台尺寸:X向600,Y向500,厚度50 (带T槽)1套自制

6. 大理石机身,大理石横梁1套山东

7. 铸铁机械配件全套自制

8. XYZ轴用 中国台湾上银/银泰精密级直线导轨(XYZ20)全套中国台湾

9. XYZ轴用 中国台湾上银/银泰精密级滚珠丝杆(XY2510/Z2005)1套中国台湾

10. 施耐德电气配件1批德国

11. 永磁同步电主轴 (型号HSKE32-100-36000)4.5KW,带编码器,气动换刀1个深圳

12. 配双排直排18位刀库1套自制

13. 电箱恒温器1个东莞

14. 进口NSK/KOYO P4级角接触配对轴承全套日本

15. 主轴水冷机1台东莞

16. 电子手轮1套自制

17. X/Y/Z轴配三防布风琴罩/Y轴不锈钢防水罩各1套自制

18. X/Y/Z轴配塑料拖链各1套东莞

19. 自动润滑油泵1套东莞

20. 气过滤器2套浙江

21. 喷水装置1套自制

22. 水泵1个常州

23. 对刀仪1个深圳

24. HSKE32刀柄(配大小全套缩咀)2个中国台湾

25. 机床附件1套深圳


三、设备主要技术参数:(单位:mm)


机型SDSK-QBH650-HSKE32

外型尺寸长1850*宽1700*高2200 左右

工作台尺寸XY600*500 (T型槽M10)

龙门宽度680

主轴鼻端至台面最高360~最低60

X/Y/Z行程X﹕600

Y﹕500

Z﹕300

最大快移速度XYZX﹕30米/分钟

Y﹕30米/分钟

Z:15米/分钟

最大加工速度12米/分钟

控制系统中国台湾数控系统-全闭环

轮廓控制方式(XYZ)全闭环

伺服系统交流伺服

系统分辨率0.001

三轴垂直度0.01mm

加工精度±0.008mm

XYZ轴切割精度±0.008mm

XYZ定位精度±0.005mm

重复定位精度0.004mm

主轴数1个

电主轴额定功率4.5KW

电主轴额定扭矩(S7)4.5N.m

双排直排刀库18位

换刀方式自动

主轴转速36000rpm/min

夹持刀柄HSKE32

对刀方式自动

台面承受负荷300Kg

额定电压380V/50HZ

整机最大功率10KW

整机重量2500Kg左右


四、主机标准配置及附件送配件:


1.控制器11.机械、电气、操作说明书1本

2.电主轴HSKE32-100-3600012.刚性攻牙功能

3.自动润滑系统13.电气箱热交换器

4.地基可调垫块14.《操作说明书》《程序说明书》《使用说明书》

5.工具箱15.HSK-E32刀柄2个(扳手)

6.工作灯16.HSK-E32锁刀座1个

7.警示灯17.M10马铁1套

8.主轴吹气装置18.

9.传输线19.锁咀 (4-10) 1套

10.全封闭式护罩20.护罩


五、机器环境及硬件设施要求﹕


序号环境项目项目要求标准

1.电源要求AC380V(4P)50-60Hz,空气开关 60A,电源电压波动范围 380V±10%以内

2.空气压缩机使用螺杆式压缩机,储气罐,三级过滤,≥0.55Mpa,流量≥100L/min

3.真空压力≥0.6 mpa

4.空气干燥机必须有空气干燥机,带自动排水功能

5.环境噪音/振动≤75dba

6.地面要求地面要求平整,稳固,最高点与最低点相差不超过 5mm
