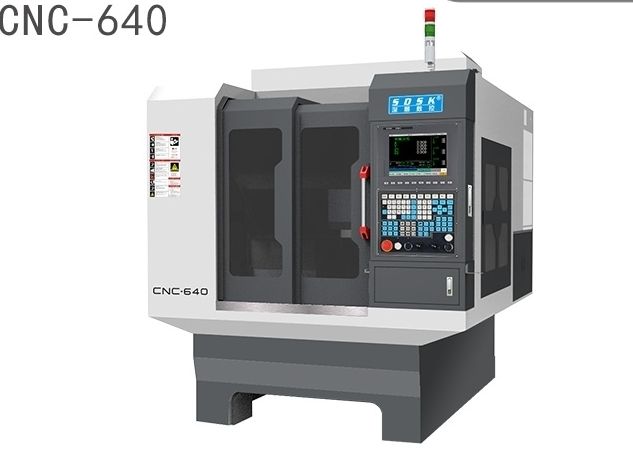

高速精雕机
品牌 深雕数控/SDSK
型号 SDSK-QBH640-ISO20
厂商性质 生产商
所在地 深圳市
产品简介
产地国产定位精度X轴:±0.002mm,Y轴:±0.002mm,Z轴:±0.002mm
工作台尺寸(长×宽)600*400mm工作台最大承重300kg
加工行程X轴:650mm,Y轴:650mm,Z轴:120mm界面语言中文
数控系统可选配外形尺寸(长×宽×高)1850*1700*2200mm
销售区域全国重复定位精度X轴:±0.002mm,Y轴:±0.002mm,Z轴:±0.002mm
重量2300kg主轴功率3.7kw
主轴转速40000r/min
详细介绍
一、SDSK-QBH640-ISO20高速精雕机机器简介:
1、SDSK-QBH640-ISO20机型是专门为客户量身定做的全闭环高速精雕机; 配双排直排18位刀库;运动方式为Y轴工作台前后移动,X轴左右移动,Z轴上下移动。
2、定梁式龙门结构;机身采用顶级的花岗岩(大理石)结构、永远不变形;XYZ采用*上银精密级直线导轨,研磨级滚珠丝杆,配伺服电机和光珊尺,德国联轴器,配电柜恒温系统,先进的主轴制冷系统,自动润滑系统,冷却液循环喷水系统,空气过滤装置,保证了更高的加工精度、速度与稳定性。
3、特别适用于各类不锈钢、铜、铝、碳纤维、PC、压克力、塑料等零件的精密高光、雕铣、钻孔等加工。
4、可另加装等四旋转轴,探头。
二、SDSK-QBH640-ISO20高速精雕机主要配置清单(单位:mm)
序号规 格 说 明数量原产地
1. 新代数控系统-全闭环 (可另选深雕数控系统/华中数控系统)1套中国台湾
2. XYZ轴配1.0KW新代伺服电机,Z带抱阐各1套中国台湾
3. 新代变频器1个中国台湾
4. XYZ轴配光珊尺(精度等级0.1um)3套长春
5. 铝工作台尺寸:X向600,Y向400,厚度50 (带T槽)1套自制
6. 大理石机身,大理石横梁1套山东
7. 铸铁机械配件全套自制
8. XYZ轴用 中国台湾上银/银泰 精密级直线导轨(XYZ20)全套中国台湾
9. XYZ轴用 中国台湾上银/银泰 精密级滚珠丝杆(XY2510/Z2005)1套中国台湾
10. 施耐德电气配件1批德国
11. 电主轴 (型号80-ISO20-40000)3.7KW, 带编码器,气动换刀1个深圳
12. 配双排直排18位刀库1套自制
13. 电箱恒温器1个东莞
14. 进口NSK/KOYO P4级角接触配对轴承全套日本
15. 主轴水冷机1台东莞
16. 电子手轮1套自制
17. X/Y/Z轴配三防布风琴罩/Y轴不锈钢防水罩各1套自制
18. X/Y/Z轴配塑料拖链各1套东莞
19. 自动润滑油泵1套东莞
20. 气过滤器2套浙江
21. 喷水装置1套自制
22. 水泵1个常州
23. 对刀仪1个深圳
24. ISO20刀柄(配大小全套缩咀)2个中国台湾
25. 机床附件1套深圳
三、设备主要技术参数:(单位:mm)
机型SDSK-QBH640-ISO20
外型尺寸长1850*宽1700*高2200 左右
铝工作台尺寸XY600*400 (T型槽M10)
龙门宽度660
主轴鼻端至台面最高240~最低120
X/Y/Z行程X﹕650
Y﹕450
Z﹕120
最大快移速度XYZX﹕30米/分钟
Y﹕30米/分钟
Z:15米/分钟
最大加工速度12米/分钟
控制系统中国台湾数控系统-全闭环
轮廓控制方式(XYZ)全闭环
伺服系统交流伺服
系统分辨率0.001
三轴垂直度0.01mm
加工精度要求±0.005mm
XYZ轴切割精度±0.005mm
XYZ定位精度±0.002mm
重复定位精度±0.002mm
主轴数1个
电主轴功率3.7KW
电主轴扭矩2.5N.m
双排直排刀库18位
换刀方式自动
主轴转速40000rpm/min
夹持刀柄ISO20
对刀方式自动
台面承受负荷300Kg
额定电压380V/50HZ
整机最大功率7KW
整机重量2300Kg左右
