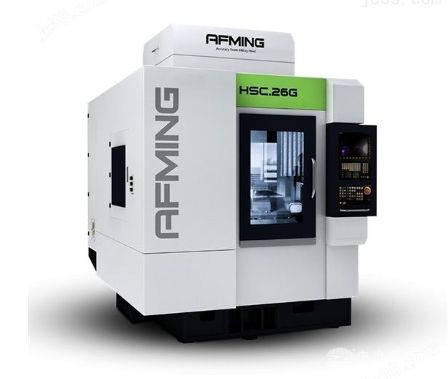

HSC-26G高速石墨加工中心
产品型号:HSC26G
品牌:埃弗米/AFMING
厂商性质:生产商
所在地:东莞市
产品简介
产地国产刀库类型伞型刀库
刀库容量16把定位精度X轴:0.006mm,Y轴:0.006mm,Z轴:0.006mm
工作台尺寸600*500mm工作台数量单工作台
工作台最大承重200kg换刀方式机械手换刀
换刀时间2Sec加工材质石墨
加工用途铣界面语言中文
联动轴数三轴联动售后保修期12个月
数控系统西门子/SIEMENS,海德汉/HEIDENHAIN外形尺寸(长×宽×高)2550*2200*2900mm
销售区域全国,华东,华南,华北,华中,东北,西南,西北重复定位精度X轴:0.003mm,Y轴:0.003mm,Z轴:0.003mm
重量7800kg轴数三轴
主轴电机功率10/12kw主轴转速3000-30000r/min
主轴锥孔E32最大行程X轴:600mm,Y轴:500mm,Z轴:260mm
HSC-26G高速石墨加工中心高刚性及高应答结合高速度及高精度,达到高效率加工。
应用于:石墨材料的干切削加工,适合加工精度要求高的产品,以及表面要求高的零件加工。
详情介绍
HSC-26G高速石墨加工中心
名称单位HSC-26GHSC-26PLUS
系统(控制单元)
SINUMERIK828D-280SINUMERIK828D-290
X/Y/Z伺服电机
3.3KW/3.3KW/3.3KW3.3KW/3.3KW/3.3KW
工作台
尺寸mm600*500600*500
工作台至主轴鼻端距离mm130-390130-390
工作台最大承重kg200200
T型槽尺寸mm30*1830*18
加工范围
X/Y/Z行程mm600/500/260600/500/260
进给系统
X/Y/Z切削进给速度范围mm/min1~200001~20000
X/Y/Z快速移动m/min36/36/3036/36/30
刀库
刀库容量把16T16T
刀具最大重量kg33
刀具最大长度mm200200
刀具最大直径mmΦ60Φ60
选刀方式:随机随机
主轴:主轴形式
HSK-E40HSK-E32
主轴转数rpm3000-30000100-40000
主轴电机功率kw10/126.3/7.6
输出扭矩N.m5.5/6.64/4.8
主轴直径mmΦ120Φ100
机床定位精度
X/Y/Z轴mm300mm/0.006300mm/0.004
重复定位精度
X/Y/Z轴mm300mm/0.003300mm/0.002
机床尺寸
机床总高mm29002900
占地面积(长*宽)mm²2550*22002550*2200
机床净重kg78007800
电力需求kw2525
