产品简介
功能：该生产线具有高效冲圆片，节省材料利用率之功能，可将各种卷材经开卷、整平、左右移位、冲压下圆等不同规格材料实现偏摆落圆，是金属卷材加工圆片下料方式不可少的高效加工流水线

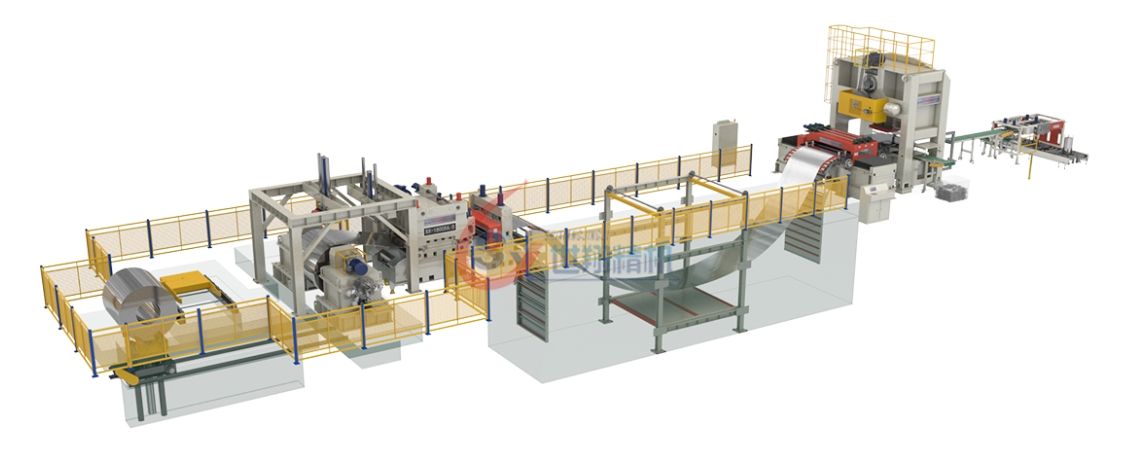

生产线结构组成
液压上料台车、双头悬臂式液压开卷机、龙门压料臂、液压料头剪床(可选配)、液压伸缩式接料板、四重式精密板材整平机、前活套渡桥、垂直升降过料架、后活套渡桥、料坑底部防擦上托架、料坑护栏、侧导位宽调装置、伺服左右移位整平送料机、成品输送带、圆片自动堆垛装置(可选配)，废料输送带(或废料剪板机)
参数表
● 适用材料宽度：1300mm/1600mm/1800mm
● 适用材料厚度：3.0mm-8.0mm
● 卷材内径：Φ530mm-Φ610mm-Φ760mm
● 卷材外径：Φ1800mm
● 承载重量：20T/30T
● 送料公差：200mm±0.3mm
● 偏摆公差：L=200mm±0.6mm
● 冲压速度：Φ300 25次/min
● 开卷机马达：7.5KW变频调速
● 送料马达功率：11KW
● 偏摆马达功率：15KW
● 整平机结构：四重式
● 送料机调整方式：手动调整
● 占地面积约(m)：长29.9米×宽7米×高3.48米
选用配置
选用配置标准机型型号
控制系统：伺服系统/运动控制器控制系统SX1300×8.0
张力控制：碟式刹车/张力力矩变频电机SX1600×8.0
堆垛装置：龙门码垛装置/简易码垛装置SX1800×8.0
可定制其他长度
以上参数仅供参考，以技术协议为准
