铝合金双头切割机

铝合金双头切割机

397
规格/型号:暂无
品牌:极简铝材
应用领域:材料制备
产地:山东 - 临沂
厂家/供应商:极简铝材(临沂兰山区)经营部
咨询电话::15275390659(请说明信息源自“中冶有色网”)
更新时间:2025-04-19
级别:待认证

铝合金双头切割机说明介绍

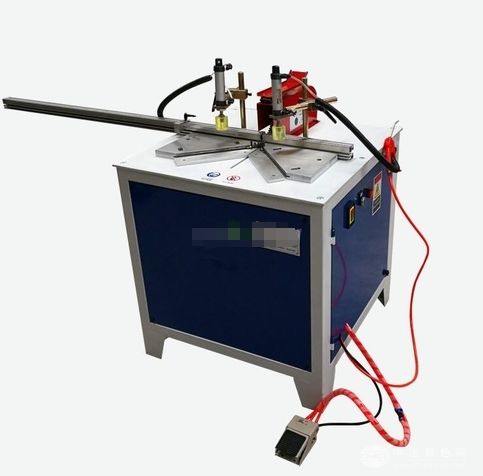

铝合金双头切割机


合金切割机双头切


整机结构简单,性能稳定、可靠、操作方便,该设备主要有切割部分、夹紧部分及驱动部分三大部分组成。切割部分是由电机带动刀片高速旋转,由气缸控制刀片上下移动,来完成切割;夹紧部分主要采用气动夹紧机械手,电磁阀控制气缸活塞的伸缩来实现夹紧和放松,送料驱动部分由三菱驱动控制横向送料,使之沿直线(上银)导轨前进。


整个机器由PLC控制各个电磁阀,由气缸驱动完成顺序切割,与普通的铝切机相比,具有以下优势:


1、实现了机械工程和自动控制有效结合,机械部分采用机械优化设计,整个设计过程中都进行了综合技术比较与经济评价,实现了预定的功能;

2、整个过程采用了气压传动控制,与液压传动技术相比,气压传动有无介质费、处理方便、无泄漏污染、无介质变质等优点

3、在设计过程中采用了直线导轨,提高了运动系统的运动精度,因此在很大程度上减小了摩擦力,达到了节能的效果

4、整个过程采用PLC控制,以其结构简单合理、设备性能良好、使用寿命长、系统高等,满足了自动化大批量的生产要求

此切铝机具有控制方便、性能稳定、结构简单,调节、修改方便,生产效率高等特点,具有广阔的市场前景。


设备参数:


操作形式:气动、电动控制

工作气压:0.6~0.8MPA

工作电源:220V(308V)

电机功率:1.5kw

锯轴转速:5000r/min

锯片尺寸:12寸

切割角度:45°、90°

切割宽度:90°150mm、45°110mm

切割高度:65mm

机器尺寸:700*700*900(mm)

机器重量:160kg


【产品特点及适用范围】


机器是由我公司技术改良升级版产品;机器全部由气动与电动两个系统控制操作工作;机器锯片切割时进刀与退刀快慢可以自由调节(切割材料不同对速度也不同),该机器切割方式是前后切割机,机器动力部分走的是精密光轴轴承,精密稳定性;机器压料部分采用的是行程自动压料与放压料自动转换的,无需手工操作;


本产品适用于:晶钢门铝材切割机、铣型拉手铝材切割机、全铝柜体铝材切割机、等各种橱柜门铝材切割机、木工家具切割机、广告铝材切割机、相框铝材切割机等铝材加工切割。


A、(脚踏开关):该开关是控制锯片前后锯切的,踩踏下去锯片就会向前、放开踩踏锯片就会退回去。

B、(电线接口):机器电源的接口端。

C、(气源接口):机器需要通气才能驱动锯片锯切,这里地方就是接气源口。

D、(电机起动开关):开关是控制电机转动工作的开关。

E、(气缸压料开关):这里是控制工作台上面的两个压料气缸、工作时需要自动气缸压料的时候就按一下打开,然后脚踩一下脚踏开关1~2秒气缸就会往下压,正常情况下都是气缸压下来了,锯片才会往前面走动,不用气缸压料就无需打开。

F、(指示灯): 指示灯是指示机器总电源通电/没电的灯光。

G、():用于平时吹掉台面上的铝糠用。

L、(模具):模具适用于晶钢门铝材普通款所有铝材,模具前面的定位销是用于开带包边铝材,中间的定位销适用于铣型拉手、隐框式铝材切割机,靠后第三个定位销是位普通款拉手用的。模具工作角度为:45度 / 90度。

H、(铝材定位尺):铝材定位尺是用于定位切割材料的长度所用的尺子。

J、(定位挡板):用在铝材定位尺上定位用的。

K、(压料气缸):压料气缸是跟压料杆一起安装的,压料杆可以上下活动调节高度,装气缸杆可以前后退宿进行调节;压料气缸作用是压紧材料的气动元件。

盖:保护锯片/工作作用。

气动接头,拧转左右就是调节锯片的切割出刀的快/慢 与 退刀时快/慢的调节接头;

压料气缸压力表:这里就是调节压料气缸压力的大小,一般情况下就是看材料而定,薄料与厚料都不一样的;

电磁阀:这个是控制压料开关的,当压料开关开时—这里就会亮灯起作用。
