机组用途 本机组用于将￠9.5mm、￠12mm 铝杆剪切成铝丸。 2 机组外形及组成
设备组成： 1 立式放线架 2 卧式放线架 3 进线导辊 4 校直装置 5 控制箱 6 牵引装置 7切丸机头及传动 8 料箱(自制)
3 技术规范 切刀旋转直径 ￠360
剪切杆经 ￠9.5;￠12
切杆头数 双头(可以同时进两根杆子)
切丸大长度(可修改设计) 31mm
切丸小长度(可修改设计) 10mm
大送料速度 752mm/s
产量(单头) ￠9.5x31mm 500Kg/h
牵引电机功率 5.5KW 变频
牵引减速机 BWY13-17-5.5
大牵引力 7580N
机头电机 11KW
4 特点简述
1)对于松散型线卷，采用立式放线架，向上引拉，防止乱线。双放线，互不干涉。
2)对于紧密型线卷，采用倾斜卧式放线架，便于叉车上料，通过中心抽头放线。放线架出口两根导辊挡住，防止乱线。
3)卧式放线架不固定，可一走。不影响立式放线。
4)放线通过校直轮校直，防止在进线管里立堵塞。
5)牵引轮为双主动，由 5.5KW 电机、针摆机、链轮传动，变频调速。
主链轮与从链轮可以对换。

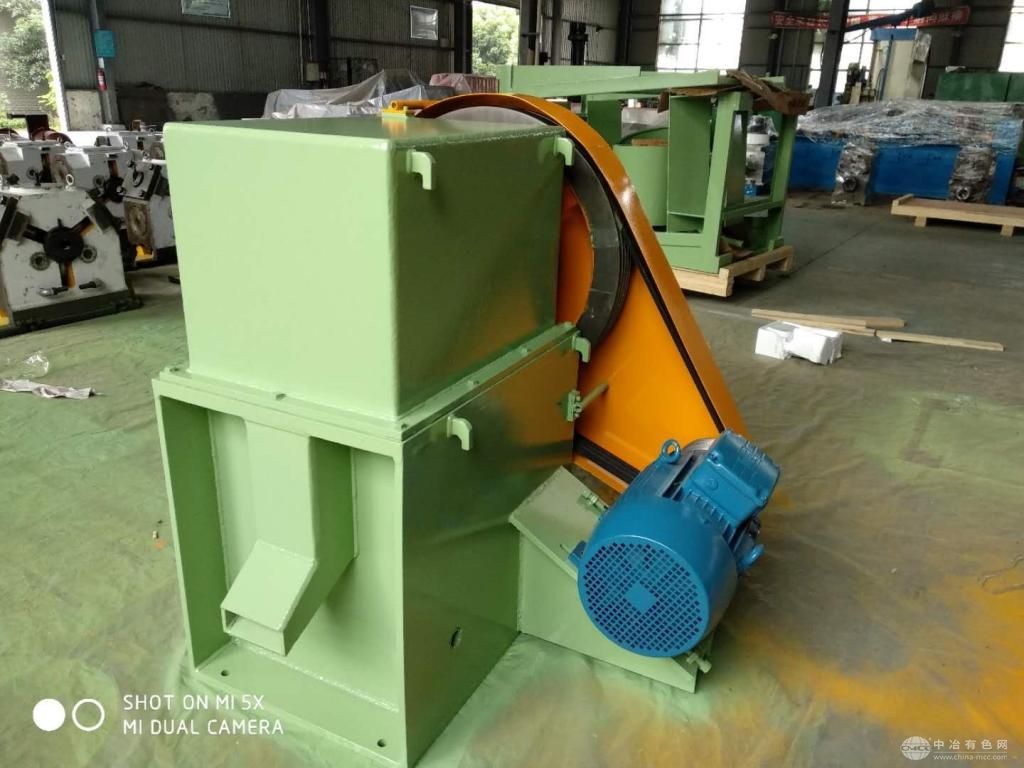

6)机头由电机、皮带轮传动，大皮带轮带飞轮功能。全封闭，双层罩壳。
7) 5)操作台使用触摸屏操作，在触摸屏上输入牵引电机频率，改变送料速度，实现所需的剪切长度。
