轮毂激光焊缝相控阵超声检测系统

轮毂激光焊缝相控阵超声检测系统

234
规格/型号:CTS-PSCAN-2 型
品牌:汕头超声
应用领域:检测设备
产地:广东 - 汕头
厂家/供应商:广东汕头超声电子股份有限公司
咨询电话::0754-88250577(请说明信息源自“中冶有色网”)
更新时间:2025-03-31
级别:待认证

轮毂激光焊缝相控阵超声检测系统说明介绍

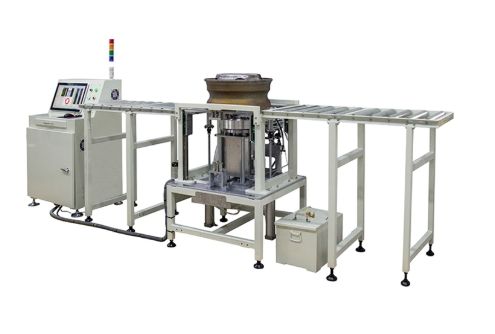

CTS-PSCAN-2 型轮毂激光焊缝相控阵超声检测系统

CTS-PSCAN-2 型轮毂激光焊缝相控阵超声检测系统


汕头超声自主研发的轮毂激光焊缝相控阵超声检测系统,采用旋转平台、水箱分体化结构。检测系统具备手动(包括连续和点动)控制和自动扫查控制功能,具备探头所需的上下、前后调整结构,具有异常报警与紧急保护措施,适用于汽车轮毂或类似结构工件的检测。

产品介绍

汕头超声自主研发的轮毂激光焊缝相控阵超声检测系统,采用旋转平台、水箱分体化结构。检测系统具备手动(包括连续和点动)控制和自动扫查控制功能,具备探头所需的上下、前后调整结构,具有异常报警与紧急保护措施,适用于汽车轮毂或类似结构工件的检测。

目前国内主要还是采用传统的单探头脉冲反射法手工探伤,操作复杂,检测效率低,需要专业的知识和经验,对检测人员要求较高。该系统采用线性扫描检测,具有扫描覆盖范围大,检测结果图像化显示,结合C扫描图像可完整评估轮毂的焊接质量,是传统手工探伤的理想替代解决方案。系统具有操作简单,安装调试方便,工作效率高,劳动强度低,易于维护等特点。

功能特点

搭载本公司自主研发相控阵探头及相控阵仪器,实时扫查、数据采集及成像。

采用最新的水软膜探头进行扫查,适用于各类不同的轮毂曲面。

旋转扫查平台自带上下无动力滚筒线,每条滚筒线最多可以放置2个轮毂。

旋转扫查平台自动固定轮毂,自动带轮毂旋转扫查,自动提供、回收耦合剂。

设备电箱安装有工控机,可以在工控机上实现对设备的手动控制。

工控机实时成像,有质量异常报警、工件复检等功能。

显示模式:A扫 + L扫 + C扫,检测图像数据实时、自动采集。

操作系统平台:Win XP/Win Vista/Win 7/Win 8/Win 10。

显示分辨率:1920×1080,具备触控功能。

成像方式:A、B闸门分别套住未熔合和气孔缺陷区域与焊缝熔深区域,对应形成缺陷与焊缝熔深两个C扫图像。

判伤方式: 通过图像自动判别未熔合和气孔缺陷及焊缝宽度,有缺陷伤或焊缝宽度小于设定阈值时报警,并通过示意图直观显示。

能够通过PLC控制机械的转动与停止,探伤过程自动记录,最小采集1周(360°),最大采集1.25周(450°)的检测数据,默认设置为检测380°。

工艺参数保存调用功能:调校好的工艺参数可以保存,方便以后的调用。

数据转存回放功能:保存的检测记录可以通过U盘、网络等方式转存到其他电脑,检测记录(包括检测参数及A/L/C扫图像数据等0可以进行回放重现及分析。

打印检测报告功能:将保存的检测记录按专用格式输出形成检测报告,包含检测时间、轮毂信息、人员信息、C扫图像等。

C扫图像分辨率最小可以达到1mm。

性能指标

供电电压 AC 220V,50Hz

旋转电机电压 AC 220V,功率120W

推杆电机电压 DC 48V,速度48mm/s

检测范围 汽车轮毂直径≤680mm

探头调节 高度调整范围:90~210mm;前后调整范围:0~150mm

气动卡盘工作压力 0.6MPa,卡爪移动量6mm

探伤速度(可调) 0~150mm/s,连续旋转(正反转),转速≤5RPM

重复定位精度 X/Y/Z≤±0.5mm,旋转轴(减速机旋转输出轴)重复定位精度±1°

水箱容积 30L;喷水流量:约20ml/s

设备承重 ≤50kg

设备自重 ≤500kg

设备尺寸(不含电箱) 3.5m×1.3m×1.3m

检测仪器 CTS-PA22X相控阵超声检测系统

成像方式 A扫+B扫+C扫;双闸门,可同时产生2个C扫图像分别监控缺陷和焊接宽度

探头参数 轮毂检测专用探头(含探头、楔块及软膜)

检测节拍 以检测工件周长1700mm为例,检测数据采集分析时间约为40秒,上下料时间为20秒,总共节拍约60秒

探头耦合方式 喷水耦合

A扫波形显示 全波

发射电压 双极性方波,±45 V~±100 V可调,步进5V

最大重复频率 10 kHz

脉冲宽度 30~1000 ns,步进5ns

带宽 0.5~20.8MHz

增益范围 0~90 dB,步进0.1dB

滤波器 低、中、高3档

相控阵探头接口 IPEX接口

编码接口 增量式编码器

网络接口 1个,100M/1000M 以太网

USB接口 4个

COM串口 2个
