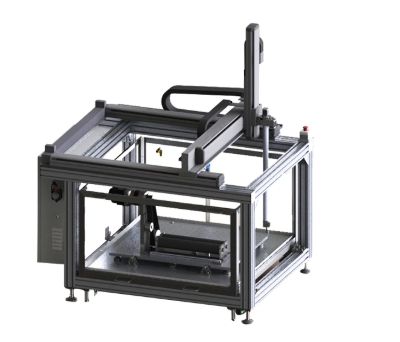

超声C成像设备
本成像系统采用汕头超声公司自主研发多通道超声采集卡CTS-04PC、超声探头并结合日本三菱原装进口高精度导轨系统的多轴扫描装置。
产品介绍
本成像系统采用汕头超声公司自主研发多通道超声采集卡CTS-04PC、超声探头并结合日本三菱原装进口高精度导轨系统的多轴扫描装置。探伤方法为水浸纵波反射法，能够对板、管、棒、盘环件等形状的零部件进行检测，可检测的材料包括钢、
铝合金、钛合金、
有色金属、
复合材料等，设备具有A、B、C、F扫描成像功能，可准确检测材料内部细小缺陷、焊接质量及对组织不均匀进行评价。系统还可以配接汕头超声公司自主研发的超声相控阵仪器，实现超声相控阵C扫检测，实现更高的检测效率及精度。
功能特点
一、模块化设计，可方便升级更换各部件，后期维护方便，特别适合实验室环境使用。
1. 平台整体框架由高强度
铝型材搭建，可满足平台工作需求
2. X、Y、Z运动模块可保证探头完成复杂、立体的扫查轨迹需求。
3. A、B轴探头微调模块可满足声轴微调，消除探头制造误差，保证声轴线工件垂直。水浸槽参数（尺寸、工件固定方式、多通道探头架等）可根据客户要求定制。
二、使用高精度直线运动部件TOYO直线运动组件及三菱交流伺服电机，保证检测精度。
TOYO直线运动组件采用高精度滚珠丝杆和精密直线导轨制作，运行平稳，可得到接近零间隙的回程误差。配合17位编码精度的三菱交流伺服系统，提供数控加工级的运动特性；前后行程开关保证系统安全。
三、手动/自动控制方式，控制调节方便，自动检测方式可编程，可做扫查路径设计，提供常用软件接口，并可针对客户需求定制软件。
1. 简单的设置即可实现精确轨迹控制。
2. 手控面板方便调试，可提供各轴单独调节，速度可调，急停按钮保证机器安全。
四、通过不同模块组合可满足X、Y、Z方向以及探头不同旋转轴运动，最多可控制8台电机。
1. 采用Adlink（台湾研华）8轴运动控制卡，可实现各轴硬件直线，圆弧插补，精确控制运动轨迹。
2. 采用CTS-04PC是基于PCI总线的多通道超声探伤卡，每卡具有4个超声波通道。通过多卡扩展，与工业计算机灵活地组合成4通道、8通道、12通道或16通道等多通道超声波探伤系统。20KHz脉冲重复频率，方波激励、发射电压可达400V，程控可调、硬件DAC补偿，卡与卡之间发射时序可同步控制、任意组合，可自定义发射间隔，缺陷A扫描波形可实时存储。
五、可根据客户需要定制探头。系统配置可根据选配超声采集卡不同选择不同规格探头搭配使用。
本公司提供检测工艺定制服务并根据检测工艺定制探头。
性能指标
1、总体
1）超声C扫描成像系统采用一体化结构，即用超声发射采集板卡+计算机控制；自动扫查方式，轴驱动：三维x\y\z轴扫查、工件旋转；另探头角度可以在上、下、左、右四个方向进行电动调整。
2）可进行手动操作（调整）和自动操作检测。
3）能实现柱状、盘类、板类零件、复合材料、钢（包括钛合金）、有色金属等材料内部缺陷、焊接缺陷等的A扫描成像和C扫描成像；并具备成像结果输出、打印、存储功能。
4）能对C扫描成像上的缺陷进行精确定位和标定缺陷尺寸大小；并能将结果输出、打印、存储。
5）该系统可用于科研，备有可编程控件、应用软件功能扩展接口，方便用户进行科学研究活动。
6）系统的稳定性好、重复定位精度高。
2、探伤仪部分
探伤通道数 1～2通道（2通道都位于Z轴上）
最大脉冲重复频率 >15kHz
探伤仪带宽 0.5MHz～15MHz
增益范围（衰减量） 0～110dB，每步0.1dB、1dB、2dB、6dB
DAC 各通道具备独立硬件DAC补偿，补偿精度：0.3mm，补偿后灵敏度平坦度优于1dB
水平线性 0.5%
垂直线性 3%
灵敏度余量 ≥52dB
分辨力 30dB
信噪比 对φ3平底孔优于10db
数据传输方式 数字化传输测量值数据到C扫描软件
闸门 1个动态跟踪界面闸门，1个底波闸门，2～4个探伤
闸门
3、自动扫查单元
1）X、Y、Z三维扫查装置：
扫描行程：≥1000mm×800mm×500mm
探伤速度：X：0～200mm/s（可调速）、Y：0～100mm/s（可调速)、Z：0～100mm/s（可调速）
重复定位精度：（X/Y/Z：≤±0.05mm/300mm）
最小步长：X/Y/Z≤0.03mm（可调）
2）旋转轴：0-360°连续旋转（正反转），最大转速15RPM ，重复定位精度±0.1",最小步长≤±0.1°；
3）探头角度微调：探头角度可以在上、下、左、右四个方向进行电动调整；
4）水槽尺寸：1000mm×800mm×600mm；
5）承重：大于100Kg。
4、软件部分功能
1）有扫查路径设计、扫查运动控制，超声检测参数的设定界面；
2）实时显示A扫描，C扫描和F扫描成像结果、并配备扫描结果离线分析软件；
3）可对缺陷信息大小（面积、长度测量）、位置、数量等进行统计分析；
4）软件支持Windows 操作系统，并可使用VC++、C++Builder、VB等开发工具进行二次开发。
应用范围：
能够对板、管、棒、盘环件等形状的零部件进行检测，可检测的材料包括钢、铝合金、钛合金、有色金属、复合材料等，设备具有A、B、C、F扫描成像功能，可准确检测材料内部细小缺陷、焊接质量及对组织不均匀进行评价。
