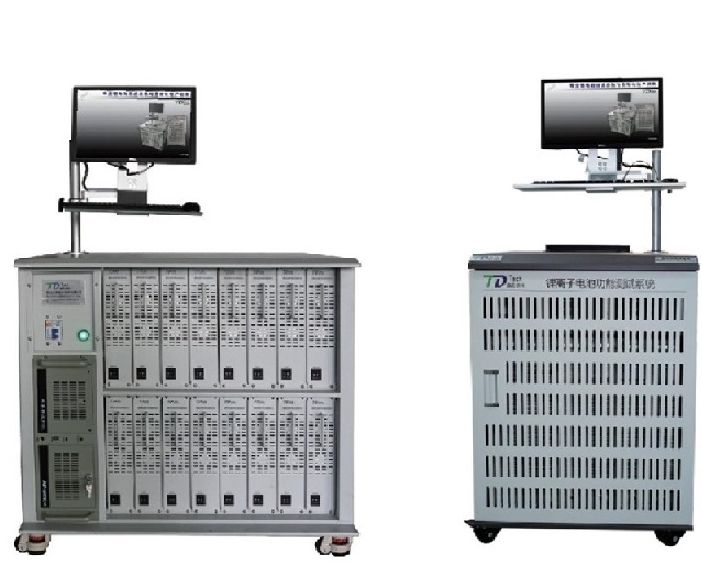

TD20/TD202系列单串锂电池组成品功能测试系统
适用范围
TD20 测试设备适用于3C数码类单串锂电池组成品电气性能与各种保护功能的生产检测，搭载高效稳定的测试软件， 测试精度高。该设备支持12C、SMBUS、HDQ 多种通讯协议，同时支持带电量计的智能保护IC,支持苹果、华为、小米等多品牌手机的保护板与芯片校准与功能测试。
技术特点
1.支持多通讯协议，适用面广泛;
2.测试精度与准确度高，测试功能全面;
3.独立通道设计，可达8通道并行测试;
4.支持内/外量测方式切换，可外接高精度量测仪表应对特殊产品;
5.测试软件开发编写方式独特，运行稳定高效;
6.具备外部治具管理功能，高效管理治工具状况;
7.采用模块化设计，配合独特的自我检验功能，可靠度高;
8.测试结果可本地保存，亦可按需上传MES系统，利于生产追溯;
主要测试功能
1.资料烧录6.识别电阻测试11.充电/放电测试
2.参数检查7.平衡电流测试12.各串过充/过放电电压保护测试
3.精度校准与检测8.工作/ShutDown消费电流测试13.充电/放电过电流保护测试
4.开路/带载电压测试9.B/I(CTRL)功能测试
5.温度保护/短路保护测试10.回路电阻测试
参数规格
型号TD20TD202
电源电压/电流输出6.5V/2A5V/10A
电源电压输出精度±(0.1%+0.02%F.S.)±(0.1%+0.02%F.S.)
电源电流输出精度士(0.1%+0.02%F.S.)±(0.1%+0.02%F.S.)
电源输出功率13W/5secs间隔>10secs50W/5secs,间隔>15secs
负载电流输出20A3A/30A隔离式
负载电流输出精度±(0.1%+0.02%F.S.)±(0.1%+0.02%F.S.)
负载耐压20V50V
负载功率100W/5secs,间隔>10secs200W/5secs,间隔>30secs
电压测量
0mV~200my ±(0.1%+0.01%F.S.)
200mV~5V ±(0.02%+0.01%F.S.)
5V~20V ±(0.02%+0.01%F.S.)
电流测量
0mA~2mA ±(0.1%+0.01%F.S.)
2mA~500mA ±(0.05%+0.01%F.S.)
500mA~5A ±(0.05%+0.01%F.S.)
