产品技术参数

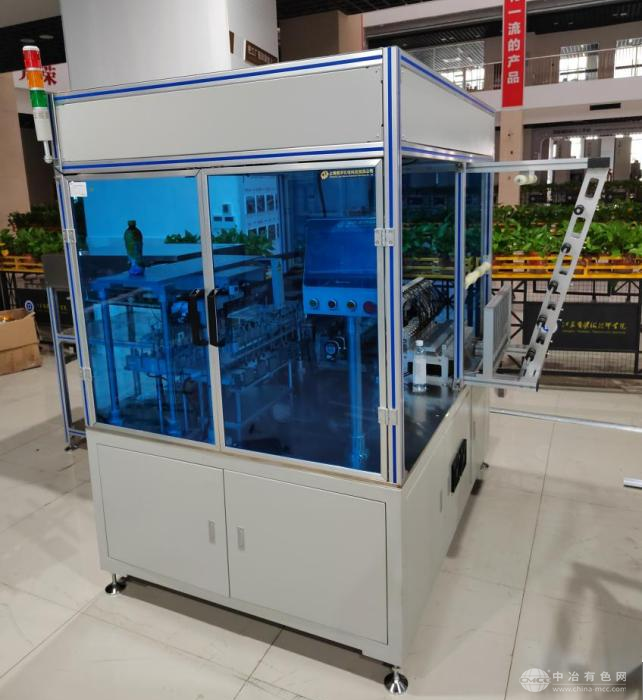

电池片自动串焊机
焊接速度：焊接单栅线电池片最快可达 4000 片/小时，焊接两栅、三栅电池片最快可达 2000 片每小时
电池片尺寸：(8~31.2)x(39;52; 62.5; 78; 104; 125;158)mm 可调
电池串最大长度：700mm (根据焊带的厚度，电电池片间距：1~10mm 可调，池片的宽度等因素的不同会有所限制。)
碎片率：≤3‰
合格率：≥98% (与电池片本身的质量及切割的质量有关)
焊接串数：焊接多栅线电池片时可以同时焊接 3 串;焊接单栅线电池片时可以同时焊接 6 串
焊接方式：烙铁直接接触传导加热。(专利烙铁头，可满足长时间连续使用要求)
焊接温度：常温—500°C 可调(直流低压电源控制，简单快捷)
烙铁寿命：≥1000 小时
操作界面：PLC 触摸屏操控
界面语言：中文或英文
电源要求：50-60Hz/AC380V/三相五线
峰值功率：10Kw
额定功率：3Kw
气源要求：0.5Mpa 以上洁净、干燥空气
耗气量：约 150 升/分钟
参考设备外形尺寸：L2340Xw1700xH1970(mm)
设备重量：约 1000 公斤
手动电池片焊接生产线
铝合金框架、防静电台面：
参考单组尺寸：2400*1200*1850
参考铝型材外形尺寸：2400*900*1820mm
排烟系统：
每个工作台含有4个以上小吸风机，将废气吸到排烟管道。通过管道排到室外。吸风管道在副工作台下方与焊接台融为一体。美化了环境，节约了空间，使实验室看起来更加美观整洁。烟道及其余钣金件表面均喷塑处理。
用电系统：
每个工作台工作电压：220V 50hz 功率：3500瓦
使用环境温度：5℃～80℃，相对湿度：<90%
灯光照明，按扭指示易操作.
安全供电系统,综合效益好，每个工位有一盏40W高效荧光灯照明，光线柔和。
每工位配有专用铝合金制造的A4纸大小工艺卡片夹，用于粘贴工艺文件及资料。
主副台面高度经精心设计，采用可调整式底脚，调节范围0~40mm。
设有专门放置焊台及工具的工具盒。
工作台面铺设2mm防静电绿色胶皮，铝合金包边。
