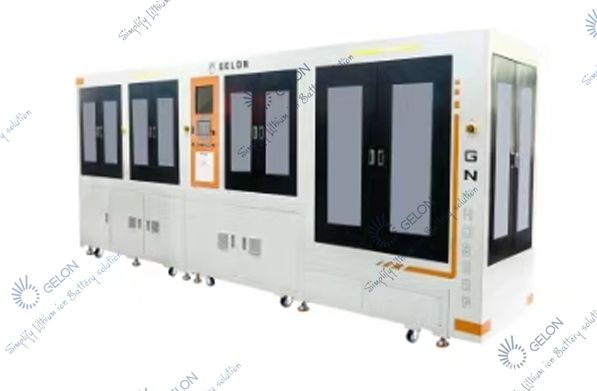

设备概述 |
1.本机应用于方形锂离子电池正负极片的模切工艺,采用五金模具自动冲切成型极片 2.人工将极片卷料安装到设备的气涨轴上,设备自动放卷,纠偏机构对极片放卷自动纠偏,并通过张力控制系统控制极片的张力,极片经过二次纠偏后,送料机构将极片牵引至冲切工位,五金模具自动成型极耳,CCD检测极片正反面外观,送料机构继续牵引至裁断工位,由裁断模具自动裁断极片并成型圆角,极片送到真空输送皮带,极片上下表面除尘处理,CCD检测机构对极片尺寸逐一检测并区分,不良品自动被剔除到废料盒中,合格品被收集到成品料盒中,料盒满料后人工取出。 |
设备特点 |
1. 采用模具成型极片 2.放卷机构,人工快速实现换卷,提高效率 3.模切前极片经过放卷纠偏、过程纠偏系统调整,有效保证极片成型精度 4.凸模、凹模材料采用进口钨钢,JG坐标磨床加工,模具刃口精度高光洁度好,极片边缘毛刺小不易掉粉 5.凸模四周均布有压料板,且由众多精密导柱做引导,有效控制极片切口边缘掉粉。 6.料盒收料,人工下料 |
项目 |
参数 |
备注 |
冲切刀类型 |
五金刀模 |
每台机只配一套模具,如有多种型号需客户额外购买 |
拉料精度 |
±0.1mm |
|
纠偏精度 |
≤±0.2mm |
|
纠偏行程 |
±30mm |
|
生产效率 |
速度≥100ppm |
线速度≤30m/min |
极片尺寸精度 |
±0.10mm |
|
模具寿命 |
每次修模后使用≥100万次 修模次数≥15次 |
|
切刀寿命 |
每次修模后使用≥100万次 修模次数≥15次 |
|
除尘效果 |
无>20μm的异物, |
无刮伤、破损 |
料盒收料精度 |
±0.5mm |
|
环境温度 |
5~35℃ |
|
相对湿度 |
5~55%HR |
|
设备噪音 |
≤75 db(距离机器1M处) |
|
颜色 |
标准暖灰色1C, |
如客户要求,需提供色卡 |
压缩空气 |
0.5~0.7Mpa(5~7kgf/cm²) |
用量800L/min |
电源 |
三相AC380V /50Hz |
|
电压波动 |
±10% |
|
功率 |
30KW |
|
外形尺寸 |
L6630x W1060 x H2270mm |
含除尘柜尺寸 |
设备重量 |
约5T |
|
