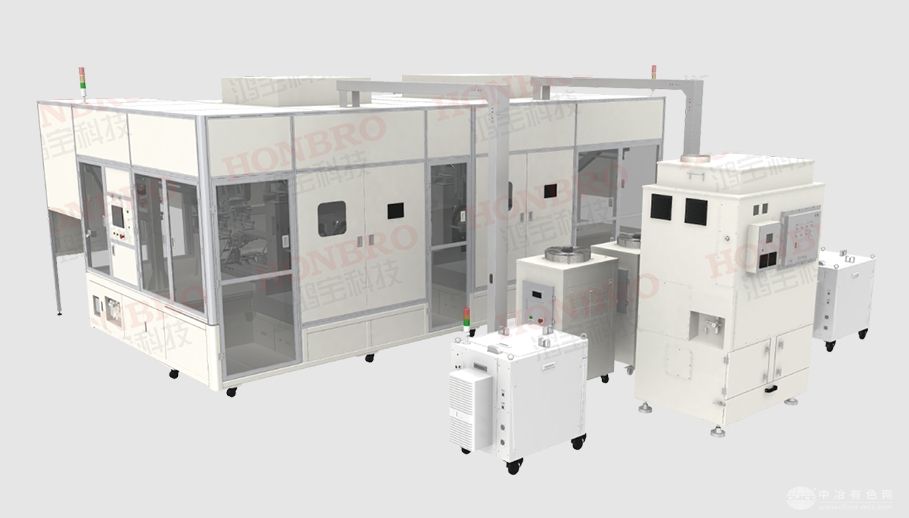

电池顶盖周边激光焊接机的功能与特点
功能概述
设备功能：主要用于方形电池顶盖与壳体的激光封口焊接，保证顶盖与铝壳焊接一体。
设备原理：通过电池自动上料、保护盖装卸，激光焊接，焊缝外观检测，翻边辊压，Hi-pot 测试等工序完成顶盖焊接，并通过物流线流转至下一工序。
基本参数：
1、外形尺寸：(L*W*H)6000*4400*2800mm
2、整机重量：约15T
3、功耗 ：90KW
4、电源 ：AC380V/50HZ
5、气源 ：≥0.6MPa，4L/s
6、氮气 ：≤0.6MPa，3L/s，纯度99.99%
主要技术参数：
1、适用产品范围：高度：80~220mm 宽度：120~250mm 厚度：30~80mm
2、设备产能：≥20PPM
3、设备优率：≥99%
4、稼动率：≥95%
5、焊接速度：0～250mm/s可调
6、轨迹偏差：≤±0.02mm
7、转角焊接速度波动：≤±5mm/s
8、激光头焊接移动抖动幅度：≤0.05mm
技术特点：
1、采用大理石焊接平台
2、采用环形光斑激光器进行激光焊接
3、XY方向采用直线电机运动模组
4、所有夹爪采用柔性防撞设计，同时具备断电断气保护功能
5、激光离焦量自动测量，离焦量异常报警
6、同轴吹保护气，流量可调，具备流量监控及报警功能
7、取放保护盖模块，自动更换保护盖，使用次数设置功能
8、焊接治具对电池X/Y/Z三个方向进行定位，定位机构采用随动机构
9、激光焊接角度可调，焊接轨迹可调
10、配备除尘模块，独立除尘机，风速测速仪
11、具有Hi-pot测试模块，挑出短路电芯，同时测试时间可调
12、焊后外观检测2D或3D模块可选配
13、翻边辊压模块，辊压角可调，实时监测辊压角度，
14、NG缓存明确标识，具备人工不停机取NG料且保证人员安全
15、与MES系统对接，工艺过程数据报表可按生产时间、班次、电池二维码等条件导出详细报表，同时可生成图表Excel格式本地保存
