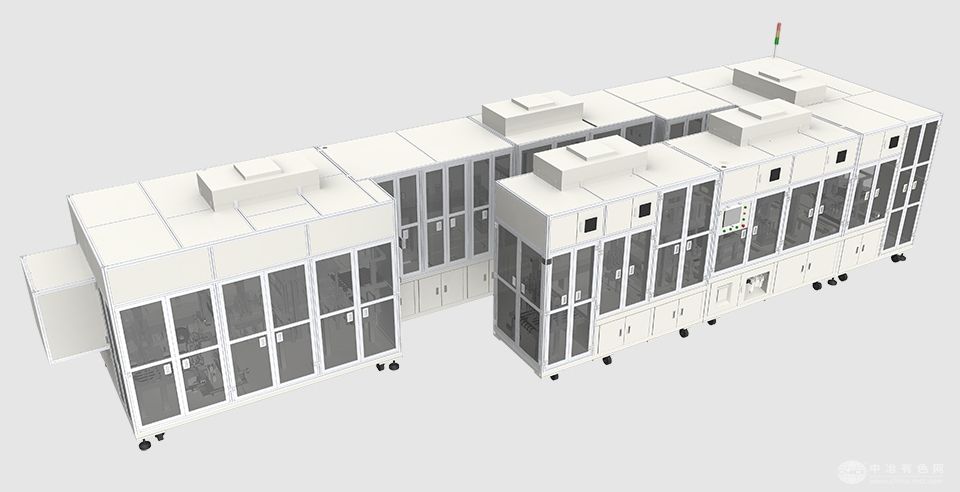

直线式动力包装机的功能与特点
本设备适用于软包装动力电池自动封装,其功能包含:铝塑膜放卷-除尘-纵切-冲壳-裁切-顶边精切-壳体入夹具-电芯入壳(拉带上抓取裸电芯-电芯精定位)-折壳-顶封-侧封-底封/角封-喷码-扫码-绝缘测试-侧封边裁切-CCD检测-正面贴膜-反面贴膜-NG分选-抓取放入后工序拉带。
技术特点:
顶边精切刀伺服控制,换型调节参数即可
夹具入壳采用XYQ控制,调节快捷
整机仅一套对折夹具,换型、调试更便捷
对折夹具采用直线电机+伺服控制,位置、高低等参数调节
对折夹具配备电芯防呆检测,防止电芯因错位导致被损坏
顶/侧封采用下封头固定,伺服控制封装,前后采用伺服控制,参数精调节未封区
兼容单侧出极耳和双侧出极耳电池,兼容多个角封电池(含顶边斜角封)
电芯/电池转移采用托扶方式,防止损伤
设备简洁,换型工装配件少,性价比高
正/反面分开贴膜
壳体伺服控制增压,伺服控制冲深
技术参数:
设备尺寸:长*宽*高< 10.6m*3.1m*2.2m (不含进/出料拉带)
电压 V电流 A标称功率 KW运行功率 KW总功率气源压力真空压力
380118453645KW0.5~0.7MPa-90 Kpa
a)设备生产效率≧8ppm(单机产能:平封≤4秒,侧封≤3秒,测试≤2秒;顶边异型封≧4ppm);
b)设备产品合格率≧99%;
c)设备稼动率≧98%;
