产品介绍

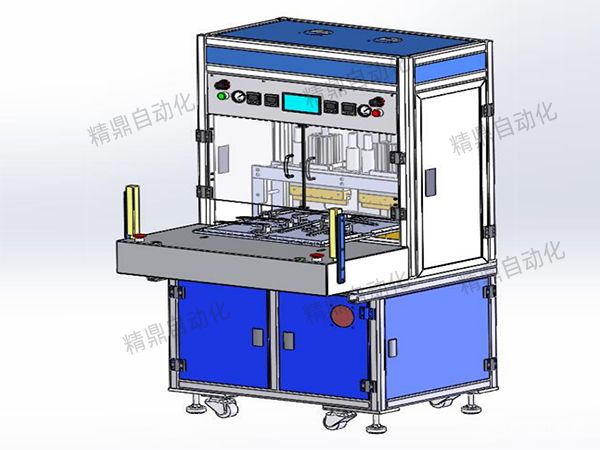

该设备是一款应用于软包装锂电池顶侧封的加热型封口设备。
该设备采用四工位转盘式结构设计,通过电热管加热封头,使铝塑膜在设定压力下实现接触封装。
可一台设备实现电池的顶封、侧封工艺。
方便高效。建议设备放置于干燥间使用。
PLC控制,触摸屏操作,各项参数可在屏上设定。
设备结构紧凑,操作简单,维修方便。
功能特点
Ø 适用于单头出极耳的软包电池顶封、侧封工艺。
Ø 四工位转盘式结构,人工上、下料,夹具夹持电池。
Ø 电热管加热封头,上、下封头温度精准独立控制,封口效果优异。
Ø 气缸控制封头热压合,压力可调。
Ø 顶封封口方式可选软封或硬封,封口保持时间可调。
Ø 配置门禁和安全光栅,启动按钮采用双启动模式,保护操作人员安全。
Ø 采用PLC控制,触摸屏操作时,各项参数可在屏上设定
技术参数
规格型号JD-DCF-XXX(电芯最大封装尺寸)-001,如:JD-DCF-200-001
电源AC220V,/50Hz
功率3KW
封头尺寸≤200mm
顶封封头采用软封(硅胶)或者开槽硬封,封头宽度≤4mm
侧封封头硬封,封头宽度≤6mm
封头温度Max.250℃,可自由设定,精度±2.5℃
适用电池Max.L180*W150mm,Min.L50*W40mm
封口压力Max.200kg·f
热封时间0.1s~99s可调,推荐设定3-4s
参考产能200-400pcs/h,视操作人员熟练程度决定
压缩空气0.5-0.8Mpa
设备外形尺寸长X宽X高:1200mmX1200mmX1650mm
重量300Kg
