1、功能概述：
1)此设备主要用于方形锂电池电芯在加热及设定时间内加压的情况下， 使锂电池电芯成型, 厚度平整一致。
2)人工手动上料、下料，上压板气压达到需求面压，压力与温度稳定后，开始计热压时长短路测试，要求压力与温度稳定后到短路测试的延时时间可以设置。
3)设备动作流程：

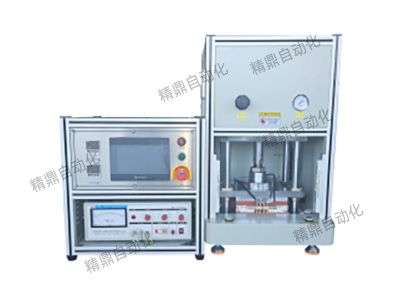

设备总体结构 (附图)(参考外形尺寸：≤长300mm*宽300mm*高400mm)
3、技术要求：
1)电芯整形方式：热压;
2)本设备适合单头出极耳电芯;电池厚度可兼容2-25mm厚(热压完成后的厚度);
3)压板面积：200*200mm
4)压板材质：45号钢
5)压板压力：面压0-0.6Mpa可调，压板压力在0-1T之间可调 (行程可调)
6)压板温度：压板表面温度在室温～200℃之间可调，温度精度±3℃;
7)上下压板平面度±0.1mm，如下图公差
8)裸电芯热压时间：0~999s可无级调节，精度0.1s，从达到电芯上下压板热压预定压力开始计时;
9)测试仪品牌：扬子YD2681A
10)测试时间：1~10s可调
4、安全设计：
1)设备设置有急停，且有急停防护罩;
2)人员作业工位设置安全光栅，防止人身安全问题发生;
3)采用双按钮启动，按钮间距≥260mm;
5、设备基本参数：
1)配置电源：AC220V/50Hz 功率：≤4KW ;
2)压缩空气气源：0.4MPa~0.65MPa，压缩空气管道接口外径为10mm;
3)设备总重量：≤80Kg;
4)使用环境温度：5～35℃、RH<45%;
5)外观颜色：7035灰;
6)设备设计为桌面式使用，主体加热测试部分与电控箱采用分体设计，两者间采用航空插头和快插接头软连接
