电池挤压针刺冲击试验机
产品名称: 电池挤压针刺冲击试验机
产品型号: BE-6048
产品展商: 贝尔
简单介绍
电池挤压针刺冲击试验机为贝尔公司新设计的一款新型设备，是专为节约使用空间、使用成本而设计的。
电池挤压针刺冲击试验机的详细介绍

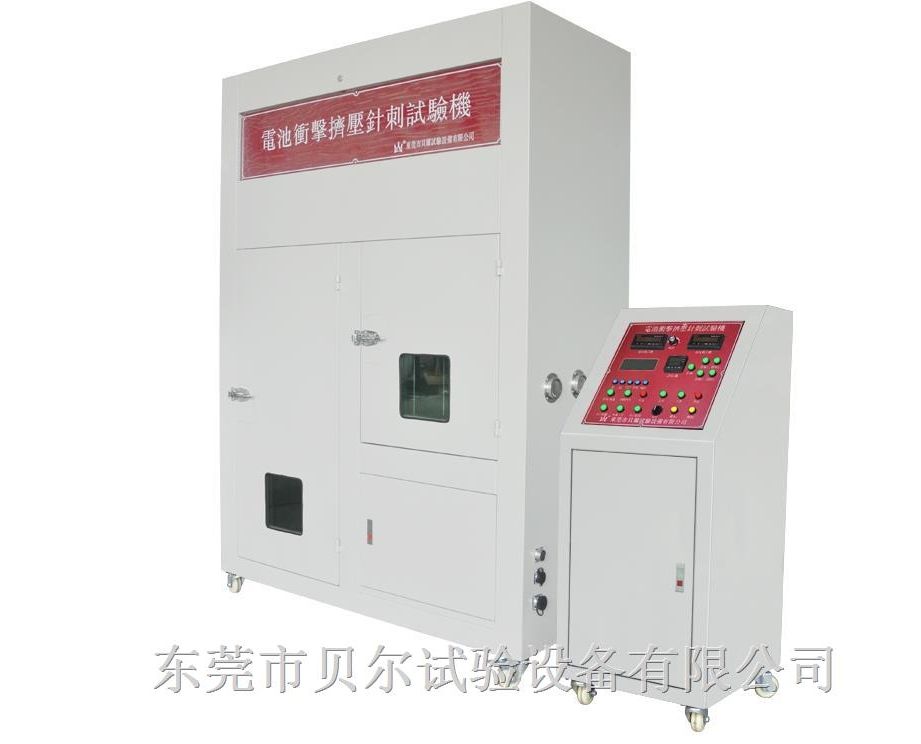

电池冲击挤压针刺三合一体机
一.概述：
电池冲击挤压针刺试验机为贝尔公司新设计的一款新型设备，是专为节约使用空间、使用成本而设计的，集挤压、针刺、冲击功能为一体，通过挤压试验或针刺试验或冲击试验检验电池的**性能，是各电池厂家及研究所必不可少的检测设备。
二、特点：
2.1.电线外套均套有金属防火管,有效阻止电池试验过程着火而燃烧的现象;
2.2.装照明灯管,在外面可清楚看清工作室内情况;
2.3.针刺/挤压速度10~80mm/s可随意调节;
2.4.针刺/挤压力量值250N~13KN可随意设置,满足不同标准要求;
2.5.装测试孔及补风口,补风口+排气扇会更有效将试验废气及气压迅速排除;测试孔提供试验者如想探测试验空间里的温度或气压而设计;
2.6.控制部分与试验箱采用分离形式,可在1~2米处操作,起到一定的**措施.
三、依据标准
冲击试验标准：
UL1642《锂电池标准中机械试验——冲击试验》
UL2054-2005《电池标准中机械试验——冲击试验》
UN38.3《锂电池及电池组测试标准规章——撞击试验》
GB/T 18287-2000《蜂窝电话用锂离子电池总规范重物冲击试验》
SJ/T 11169-1998《锂电池标准冲击试验》
YD 1268- 2003《移动通信手持机锉电池及充电器的**要求冲击试验》
SJ/T 11170-1998《家用及商用电池标准机械试验中的碰撞试验》
挤压试验标准：
GB/T 2900.11-1988矿灯用锂离子蓄电池**性能检验规范《挤压》
YD 1268- 2003移动通信手持机锉电池及充电器的**要求《耐挤压性能》
SJ/T 11169-1998锂电池标准《挤压试验》
UL 1642**标准《压缩测试》
GB/T 8897.4-2002原电池第4部分锂电池的**要求《挤压》
SJ/T 11170-1998 家用及商用电池**标准《挤压》
YDB 032-2009通信用后备式锂离子电池组《抗挤压》
UL 2054**标准《压缩测试》
QB/T 2502-2000 锂离子蓄电池总规范《挤压(内部短路)试验》
针刺试验标准：
GB/T 18332.2-2001《电动道路车辆用金属氢化物镍蓄电池标准穿刺试验》
MT/T 1051-2007《矿灯用锂离子蓄电池——针刺试验》
四、技术参数：
|
型号规格 |
BE-6048 |
|
|
压力（KN） |
20 |
|
|
*大位移（mm） |
200、300 |
|
|
辅助功能（选配） |
电压、温度采集、视频监控系统、灭火系统、**防爆系统、烟雾过滤系统 |
|
|
挤压/针刺速度 |
0 ~ 80mm/min(可调) |
|
|
测试空间（mm） |
200X200X200MM、300X300X300MM可按要求定制 |
|
|
外形尺寸（mm） |
W1480 X D720 X H2040 |
|
|
控制箱尺寸(mm) |
W500 X D500 X H1200 |
|
|
选配指标
|
电压选择 |
0—10V,0--100V |
|
温度采集范围 |
0 ~ 1200℃ |
|
|
电压、温度精度 |
±1%FS |
|
|
电压分辨率 |
1mV |
|
|
温度分辨率 |
0.1℃ |
|
|
挤压针刺技术指标 |
速度 |
0 ~ 80mm/min(可调)，可按要求定制至200 mm/min |
|
挤压/针刺行程 |
0—300MM范围内可选 |
|
|
结构 |
立式（可根据实际尺寸选择） |
|
|
试验条件 |
作用力大约13KN，一旦达到*大压力即可泄压 |
|
|
挤压/针刺方式 |
纵向 |
|
|
挤压/针刺变形量 |
无(如需要则需另选电脑控制系统系列) |
|
|
挤压/针刺保持时间 |
0~99小时99分钟99秒 |
|
|
驱动方式 |
液压 |
|
|
挤压/针刺精度 |
±1% |
|
|
耐高温钢针 |
直径φ3mm~φ8mm |
|
|
针刺速度精度 |
±0.1MM/S |
|
|
冲击技术指标 |
动力方式 |
电动、自由落体 |
|
钢棒直径 |
15.8MM或7.9MM |
|
|
结构 |
立式 |
|
|
试验条件 |
重物可以提起到一定高度，并作放，保证重物在垂直向自由落体，不倾斜、不摇晃 |
|
|
落下方式 |
自由落体 |
|
|
精度 |
±1% |
|
|
结构 |
箱体 |
立式结构与控制部分分开 |
|
通讯 |
无(如需要则需另选电脑控制系列) |
|
|
挤压夹具 |
平面挤压盘，可根据不同标准选配不同夹具 |
|
|
针刺夹具 |
根据要求定制 |
|
|
数据采集模块 |
独立远程采集隔离，多路电压、温度、电流采集通道，确保数据无误。（选配） |
|
|
通道数量标配 |
2通道、4通道、8通道，多种数据采集系统（选配） |
|
|
摄像监控系统 |
测试区域装配高清摄像监控系统，并可远程控制，具有防爆功能 （选配） |
|
|
标准配置 |
挤压针刺冲击三合一主机1套，控制柜1套，挤压盘1个 、直径φ3mm~φ8mm耐高温钢针1套，固定电池夹具1套，钢棒1根 |
|
|
测试夹具 |
特定制作，根据样品实际使用条件而定 |
|
|
电源电压 |
AC380V 50HZ 三相五线制 |
|
|
使用环境 |
0℃~45℃ |
|
