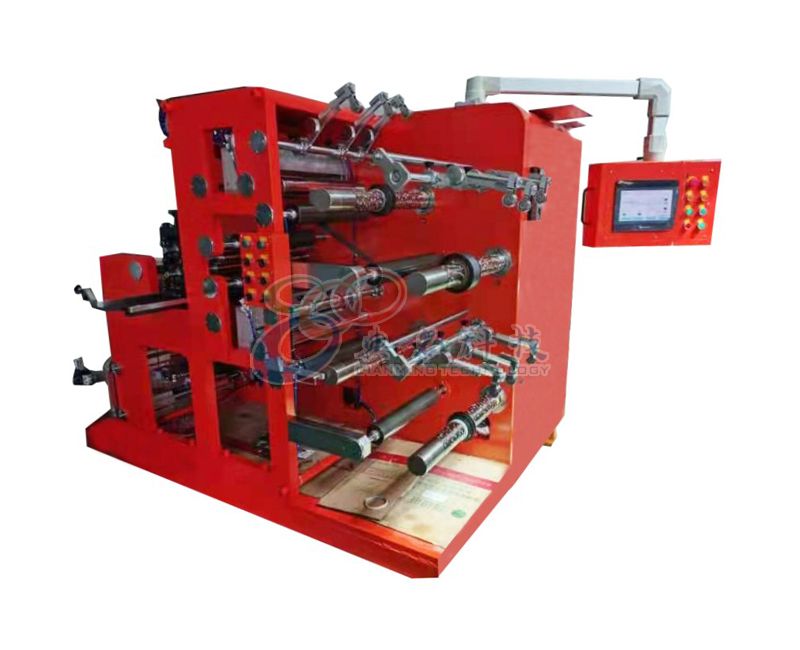

东莞市典名智能装备科技有限公司的自动蓝牙连续分条机,是一款高性能的自动化设备,具备多种先进的锂电池分条设备,技术参数。它支持轴中心放卷和锥卡头顶紧两种放卷类型,材料宽度最大可达730mm,涂布宽度超过720mm。放卷卷筒为标准中76,最大放卷直径为500mm,而收卷直径为150mm。设备的放卷最大载重为300KG,张力控制范围为0~500N,且配备自动闭环张力控制系统,确保张力的精准调节。
技术参数Technical parameters
放卷类型:轴中心放卷、锥卡头顶紧
卷材接带方式:人工接带
材料宽度:材料宽:MAX.730mm
涂布宽:more than 720mm
放卷卷筒:标准中76
放卷直径:max∮500mm
收卷直径:150
放卷最大载重:300KG
放卷张力:0~500N(自动调节)
张力控制:自动闭环张力控制系统
纠偏方式:自动纠偏控制系统,伺服驱动,超声波检测
放卷纠偏控制器:±65mm、精度±0.2mm
分切方式:可调圆盘刀分切,对辊刀分切
分切极片宽精度:≤±0.05mm
分切速度:0~50m/min
分切厚度:5~50μm
分切极片毛刺:超出极片涂层表面部分金属毛刺:≤8~13μm
最小分切宽度:3mm
分切废边宽度(单边):张力独立收集,气缸张力独立可调;边缘废料的宽度≤涂布部分3mm
极片弯曲度:≤0.3mm/1000mm
分条刀规格:对辊刀
吸尘风量:1200㎡/h
净化效果:≥99%
吸尘主机功率:1.5kw
收卷方式:西村式滑差轴
收卷卷筒:Φ3英寸
收卷整齐度:≤0.4MM
收卷张力:收卷卷径大小自动调节达到收卷张力均恒
智能追踪储存系统:分切总长度、收放卷张力、各上下分切速比、滑差轴张力、摩擦系数、刀具使用寿命、产品品种、分切速度均可在触摸屏上设定并储存、方便追溯及过程管控。
气源:0.5Mpa
电源:三相380V/50A/50Hz耗气量:400L/h
额定总功率:8KW
设备重量:2.5T
外形尺寸:L2100*W1960*H1750(单位:mm)
